倍加福

NJ40+U1+E2-V1

NJ40+U1+E2-V1 电感式传感器

订货号: 089883
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	40 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 32,4 mm
衰减系数 rAl	0,5
衰减系数 rCu	0,45
衰减系数 r304	0,8
输出类型	3 线
工作电压	10 ... 60 V
开关频率	0 ... 100 Hz
迟滞	1 ... 10 % 类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2,8 V
在 IL 下的压降	在 IL 下的压降
电压降 IL = 1 mA，开关元件打开Ud0,5 ... 2,3 V 类型 0,9 V电压降 IL = 10 mA，开关元件打开Ud0,8 ... 2,2 V 类型 1,4 V电压降 IL = 20 mA，开关元件打开Ud0,9 ... 2,3 V 类型 1,5 V电压降 IL = 50 mA，开关元件打开Ud0,9 ... 2,5 V 类型 1,6 V电压降 IL = 100 mA，开关元件打开Ud1 ... 2,6 V 类型 1,8 V电压降 IL = 200mA，开关元件打开Ud1,2 ... 2,8 V 类型 2 V	电压降 IL = 1 mA，开关元件打开Ud0,5 ... 2,3 V 类型 0,9 V电压降 IL = 10 mA，开关元件打开Ud0,8 ... 2,2 V 类型 1,4 V电压降 IL = 20 mA，开关元件打开Ud0,9 ... 2,3 V 类型 1,5 V电压降 IL = 50 mA，开关元件打开Ud0,9 ... 2,5 V 类型 1,6 V电压降 IL = 100 mA，开关元件打开Ud1 ... 2,6 V 类型 1,8 V电压降 IL = 200mA，开关元件打开Ud1,2 ... 2,8 V 类型 2 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 0,01 mA
断态电流 TU =40 °C，开关元件关闭≤ 100 µA	断态电流 TU =40 °C，开关元件关闭≤ 100 µA
空载电流	≤ 10 mA
可用前的时间延迟	≤ 100 ms
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
电压降 IL = 1 mA，开关元件打开	0,5 ... 2,3 V 类型 0,9 V
电压降 IL = 10 mA，开关元件打开	0,8 ... 2,2 V 类型 1,4 V
电压降 IL = 20 mA，开关元件打开	0,9 ... 2,3 V 类型 1,5 V
电压降 IL = 50 mA，开关元件打开	0,9 ... 2,5 V 类型 1,6 V
电压降 IL = 100 mA，开关元件打开	1 ... 2,6 V 类型 1,8 V
电压降 IL = 200mA，开关元件打开	1,2 ... 2,8 V 类型 2 V
断态电流 TU =40 °C，开关元件关闭	≤ 100 µA
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 200 mA
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-25 ... 85 °C (-13 ... 185 °F)
连接类型	连接器插头
外壳材料	PBT
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4

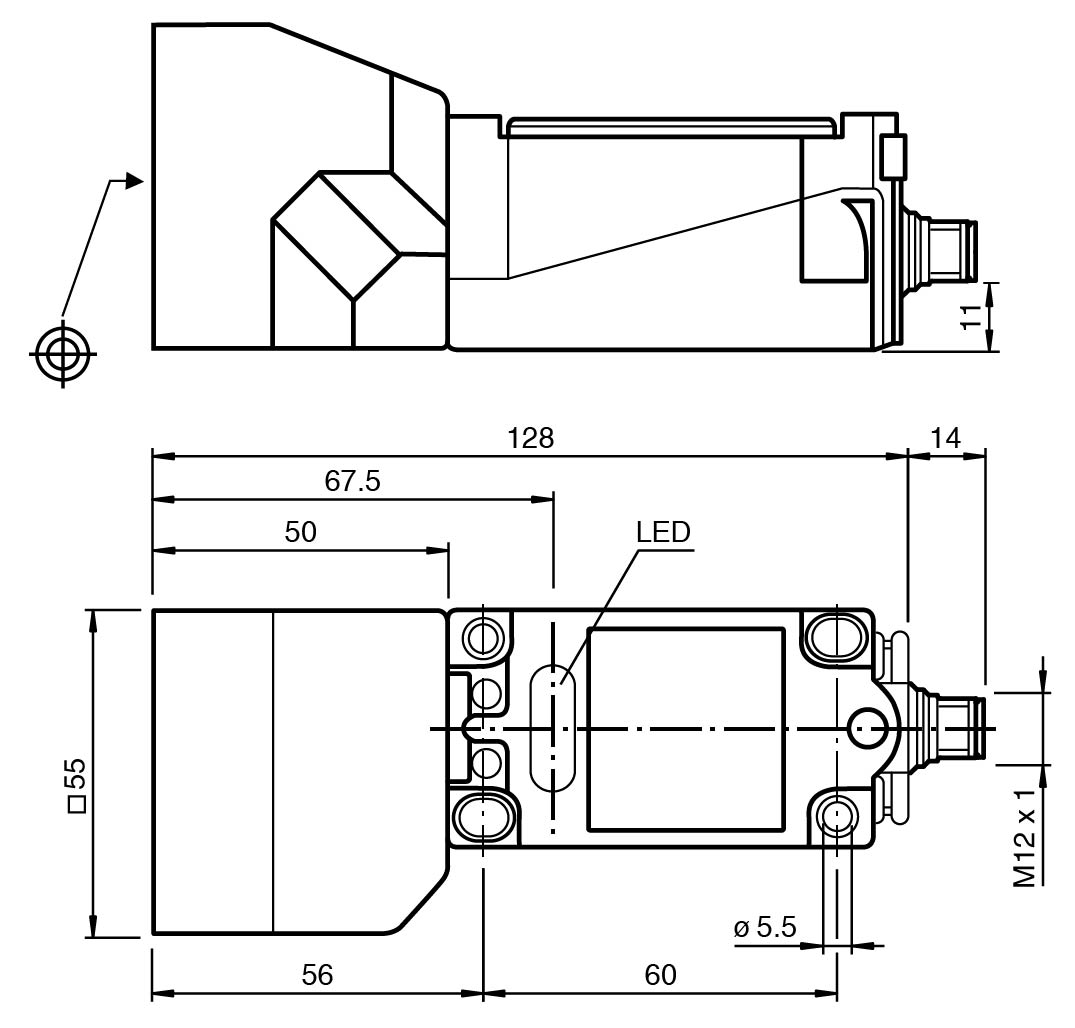

尺寸	尺寸
高度55 mm宽度55 mm长度128 mm	高度55 mm宽度55 mm长度128 mm
螺纹	M12 x 1
针脚数	4
高度	55 mm
宽度	55 mm
长度	128 mm
