倍加福

NJ40+U4+E

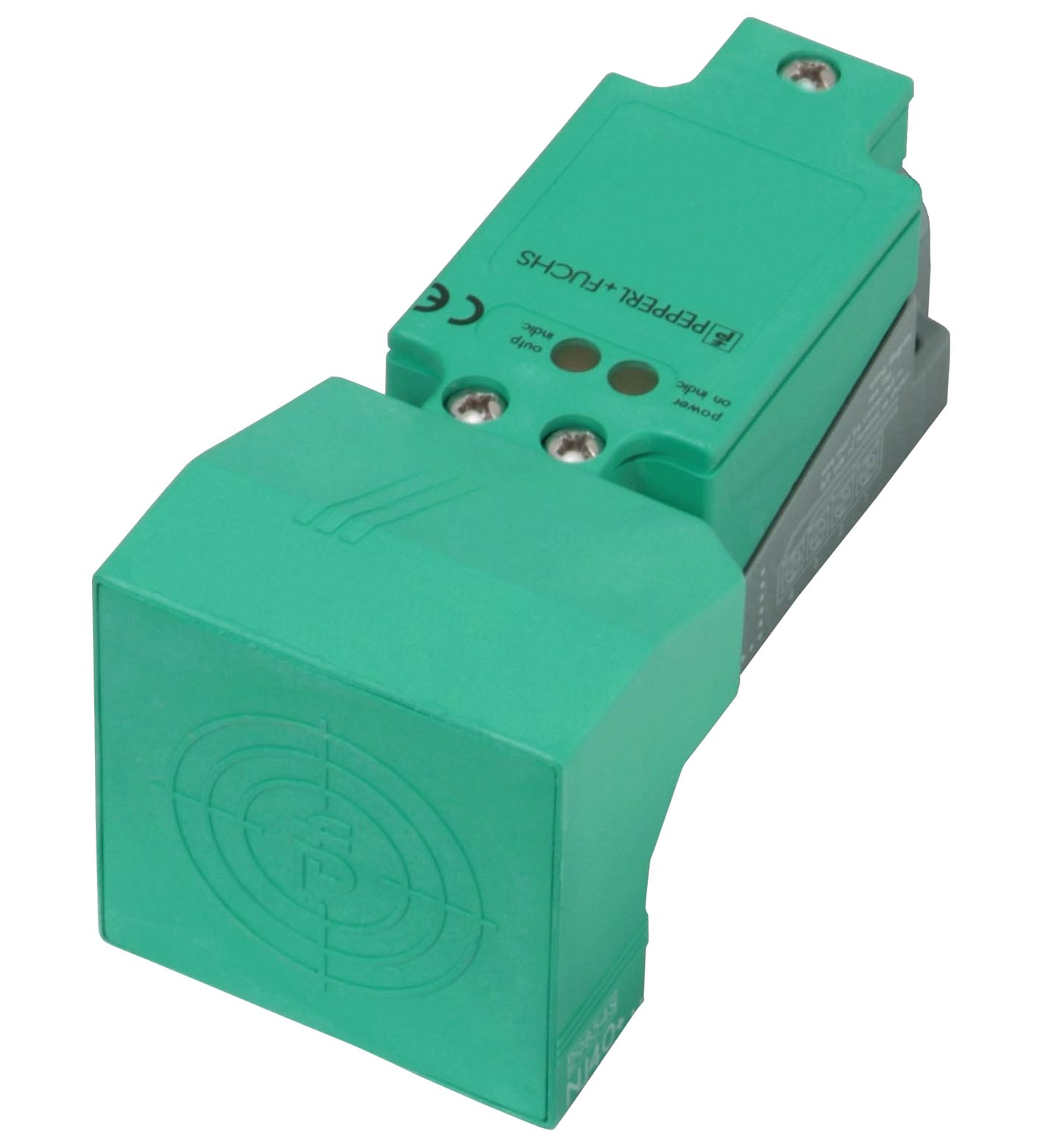

NJ40+U4+E 电感式传感器

订货号: 015833
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	NPN
额定工作距离	40 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 32,4 mm
衰减系数 rAl	0,5
衰减系数 rCu	0,45
衰减系数 r304	0,8
输出类型	3 线
工作电压	10 ... 60 V
开关频率	0 ... 100 Hz
迟滞	1 ... 10 % 类型 5 %
反极性保护	是
短路保护	是
电压降	≤ 2,8 V
工作电流	0 ... 200 mA
空载电流	≤ 10 mA
可用前的时间延迟	≤ 100 ms
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
标准	IEC / EN 60947-5-2:2004
UL 认证	通过 cULus 认证负载类型：电阻性电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 200 mA
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	螺丝接线端子
连接信息	一个端子接头最多可以安装两根线芯横截面积相同的导线！拧紧扭矩 1.2 Nm + 10%
线芯横截面积	达 2.5 mm2
最小线芯横截面积无导线端套圈 0,5 mm2 ，带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ，带连接器套 1,5 mm2	最小线芯横截面积无导线端套圈 0,5 mm2 ，带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ，带连接器套 1,5 mm2
外壳材料	PBT/金属
感应面	PBT
防护等级	IP68

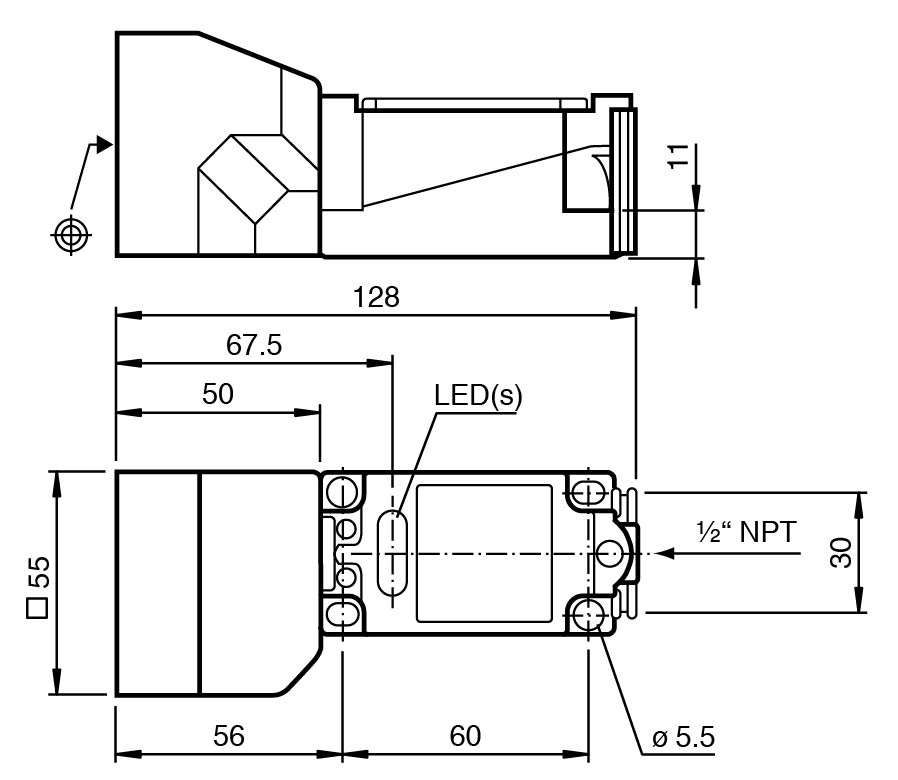

尺寸	尺寸
高度55 mm宽度55 mm长度128 mm	高度55 mm宽度55 mm长度128 mm
最小线芯横截面积	无导线端套圈 0,5 mm2 ，带连接器套 0,34 mm2
最大线芯横截面积	无导线端套圈 2,5 mm2 ，带连接器套 1,5 mm2
高度	55 mm
宽度	55 mm
长度	128 mm

DOCUMENTS & DOWNLOADS

资料与附件

产品数据表 Datasheet

语言：en

已就绪 · 可下载下载文件

STP 三维图纸 3-D

已就绪 · 可下载下载文件
