倍加福

NJ5-18GM50-E

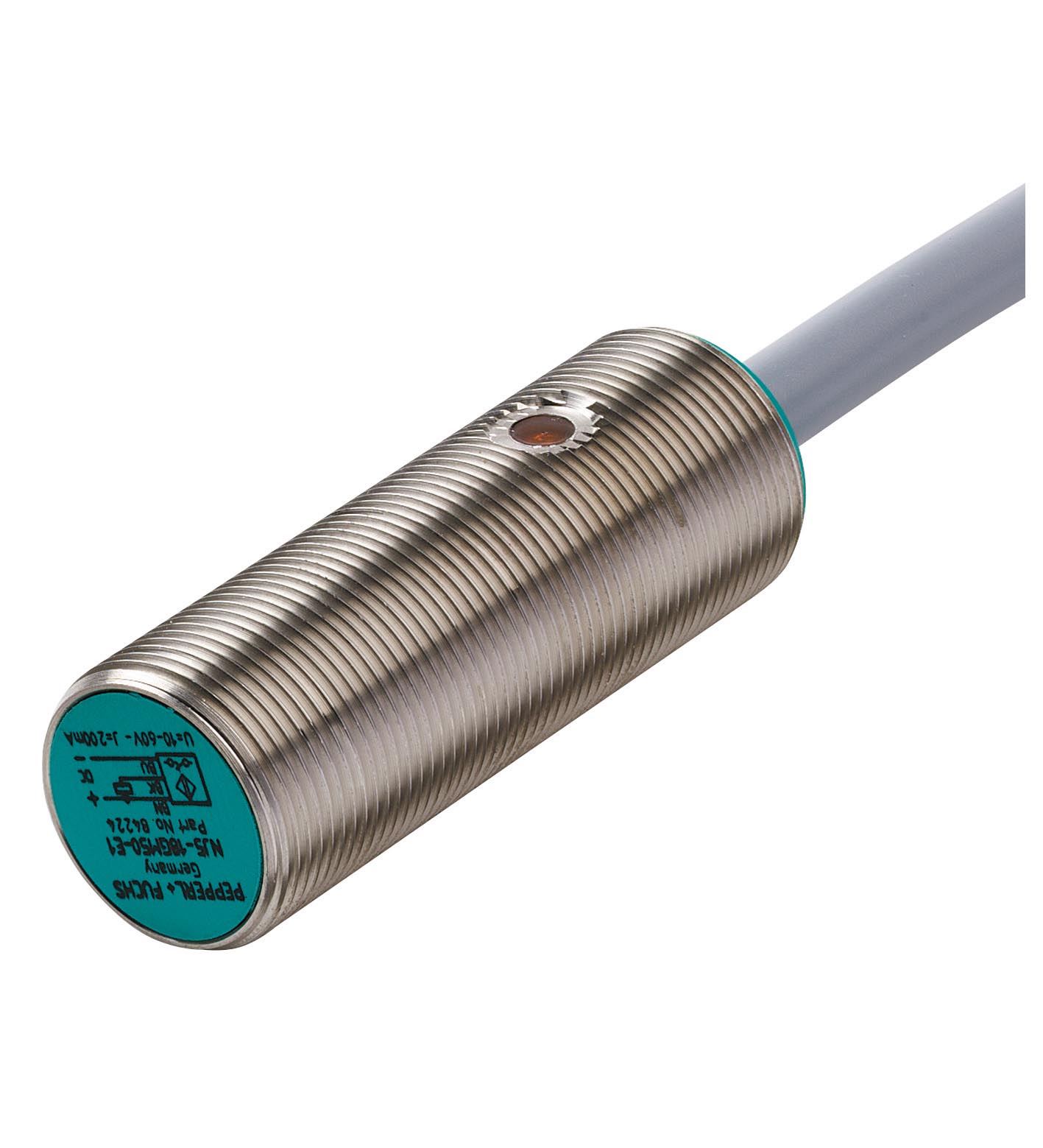

NJ5-18GM50-E 电感式传感器

订货号: 282963
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	NPN
额定工作距离	5 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 4,05 mm
实际工作距离	4,5 ... 5,5 mm 类型 5 mm
衰减系数 rAl	0,2
衰减系数 rCu	0,15
衰减系数 r304	0,62
衰减系数 rBrass	0,32

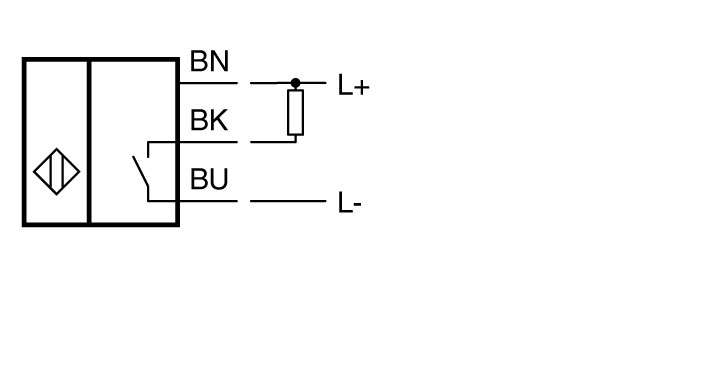

输出类型	3 线
工作电压	10 ... 60 V
开关频率	0 ... 1500 Hz
迟滞	1 ... 10 % 类型 6 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
在 IL 下的压降	在 IL 下的压降
电压降 IL = 100 mA，开关元件打开Ud1,5 ... 2,5 V 类型 1,9 V	电压降 IL = 100 mA，开关元件打开Ud1,5 ... 2,5 V 类型 1,9 V
工作电流	0 ... 200 mA
最低工作电流	0 mA
断态电流	0 ... 0,5 mA 类型 0,01 mA
断态电流 TU =40 °C，开关元件关闭≤ 100 µA	断态电流 TU =40 °C，开关元件关闭≤ 100 µA
空载电流	≤ 9 mA
可用前的时间延迟	≤ 30 ms
开关状态指示灯	黄色 LED
电压降 IL = 100 mA，开关元件打开	1,5 ... 2,5 V 类型 1,9 V
断态电流 TU =40 °C，开关元件关闭	≤ 100 µA
MTTFd	1410 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 200 mA
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	电缆
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP67
电缆	电缆
导线端箍是电缆直径6,4 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,5 mm2长度L2 m	导线端箍是电缆直径6,4 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PVC颜色灰色芯数3线芯横截面积0,5 mm2长度L2 m

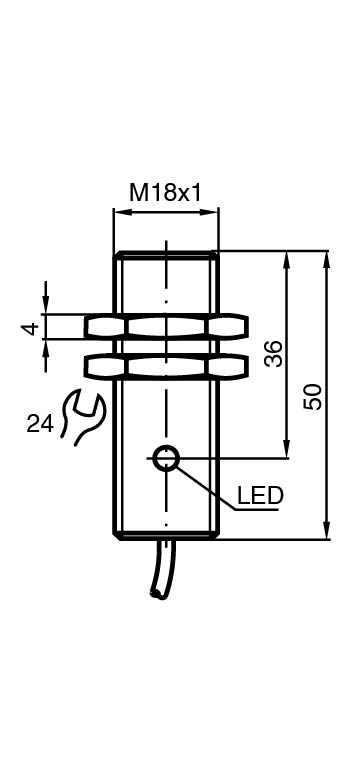

尺寸	尺寸
长度50 mm直径18 mm	长度50 mm直径18 mm
导线端箍	是
电缆直径	6,4 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	灰色
芯数	3
线芯横截面积	0,5 mm2
长度	2 m
长度	50 mm
直径	18 mm
