倍加福

NJ50-FP-N-P4

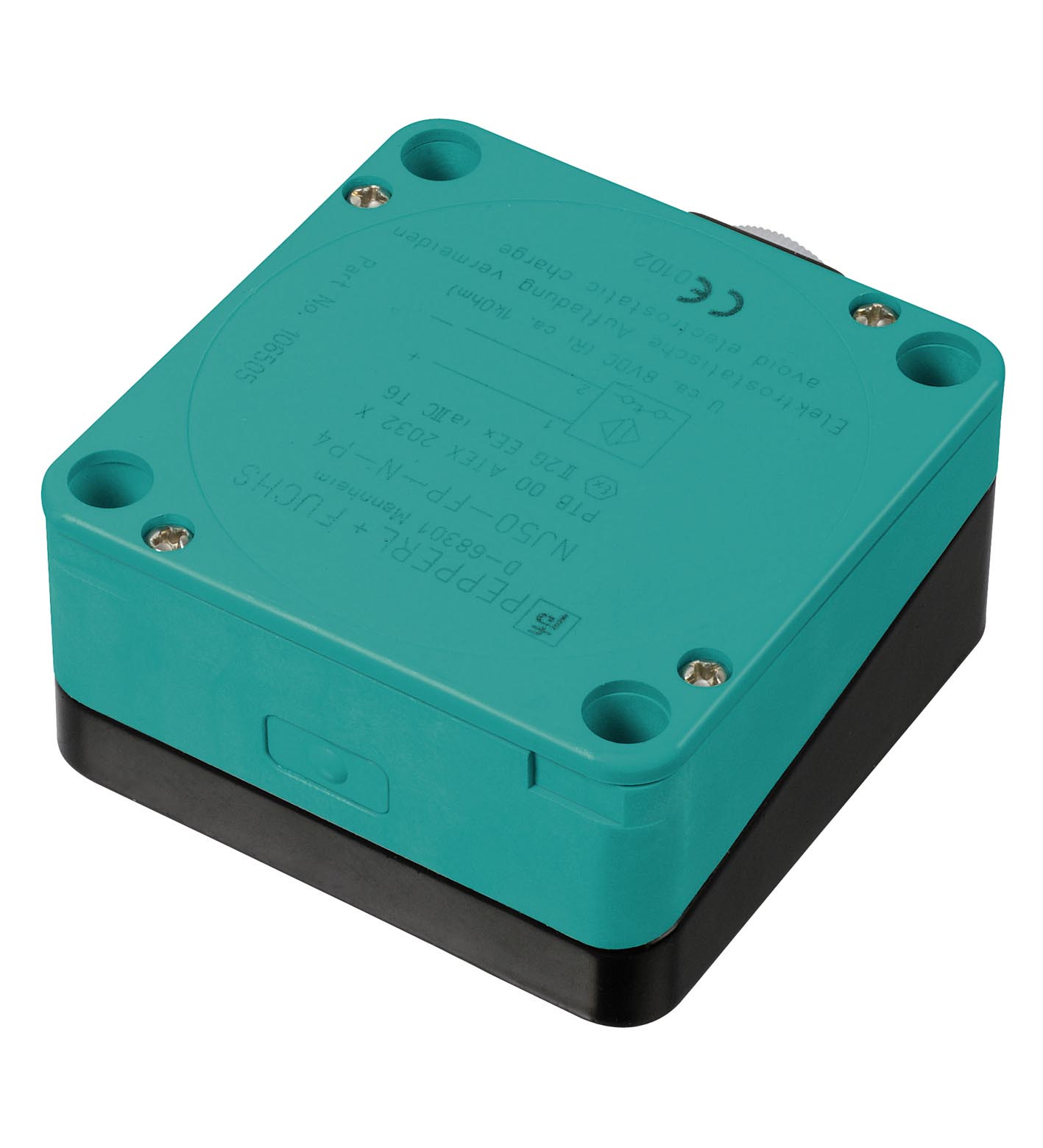

NJ50-FP-N-P4 电感式传感器

订货号: 70133128
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常闭 (NC)
输出类型	NAMUR
额定工作距离	50 mm
安装	非齐平
确保操作距离	0 ... 40,5 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,3
衰减系数 r304	0,85

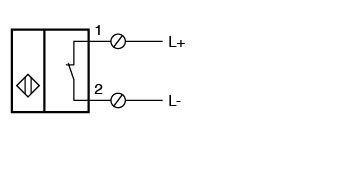

输出类型	2 线
额定电压	8,2 V （Ri 约 1 kΩ）
开关频率	0 ... 100 Hz
电流消耗	电流消耗
未检测到测量板min. 3 mA检测到测量板≤ 1 mA	未检测到测量板min. 3 mA检测到测量板≤ 1 mA
未检测到测量板	min. 3 mA
检测到测量板	≤ 1 mA
MTTFd	11400 a
符合标准	符合标准
NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2	NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2
NAMUR	EN 60947-5-6:2000 IEC 60947-5-6:1999
标准	EN IEC 60947-5-2
IECEx 认证	IECEx 认证
设备保护级别 GaIECEx PTB 11.0021X设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X	设备保护级别 GaIECEx PTB 11.0021X设备保护级别 GbIECEx PTB 11.0021X设备保护级别 DaIECEx PTB 11.0021X
ATEX 认证	ATEX 认证
设备保护级别 GaPTB 00 ATEX 2032 X设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X	设备保护级别 GaPTB 00 ATEX 2032 X设备保护级别 GbPTB 00 ATEX 2032 X设备保护级别 DaPTB 00 ATEX 2032 X
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 8,2 V DC
普通位置E87056危险位置E501628控制图116-0451	普通位置E87056危险位置E501628控制图116-0451
CCC 认证	CCC 认证
危险位置2020322315002304	危险位置2020322315002304
CML 认证	根据要求
设备保护级别 Ga	IECEx PTB 11.0021X
设备保护级别 Gb	IECEx PTB 11.0021X
设备保护级别 Da	IECEx PTB 11.0021X
设备保护级别 Ga	PTB 00 ATEX 2032 X
设备保护级别 Gb	PTB 00 ATEX 2032 X
设备保护级别 Da	PTB 00 ATEX 2032 X
普通位置	E87056
危险位置	E501628
控制图	116-0451
危险位置	2020322315002304
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	螺丝接线端子
连接信息	一个端子接头最多可以安装两根线芯横截面积相同的导线！拧紧扭矩 1.2 Nm + 10%
线芯横截面积	达 2.5 mm2
最小线芯横截面积无导线端套圈 0,5 mm2 ，带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ，带连接器套 1,5 mm2	最小线芯横截面积无导线端套圈 0,5 mm2 ，带连接器套 0,34 mm2最大线芯横截面积无导线端套圈 2,5 mm2 ，带连接器套 1,5 mm2
连接（系统侧）	螺丝接线端子，缆线密封接头 NPT 1/2''
外壳材料	PBT/金属
感应面	PBT
防护等级	IP67

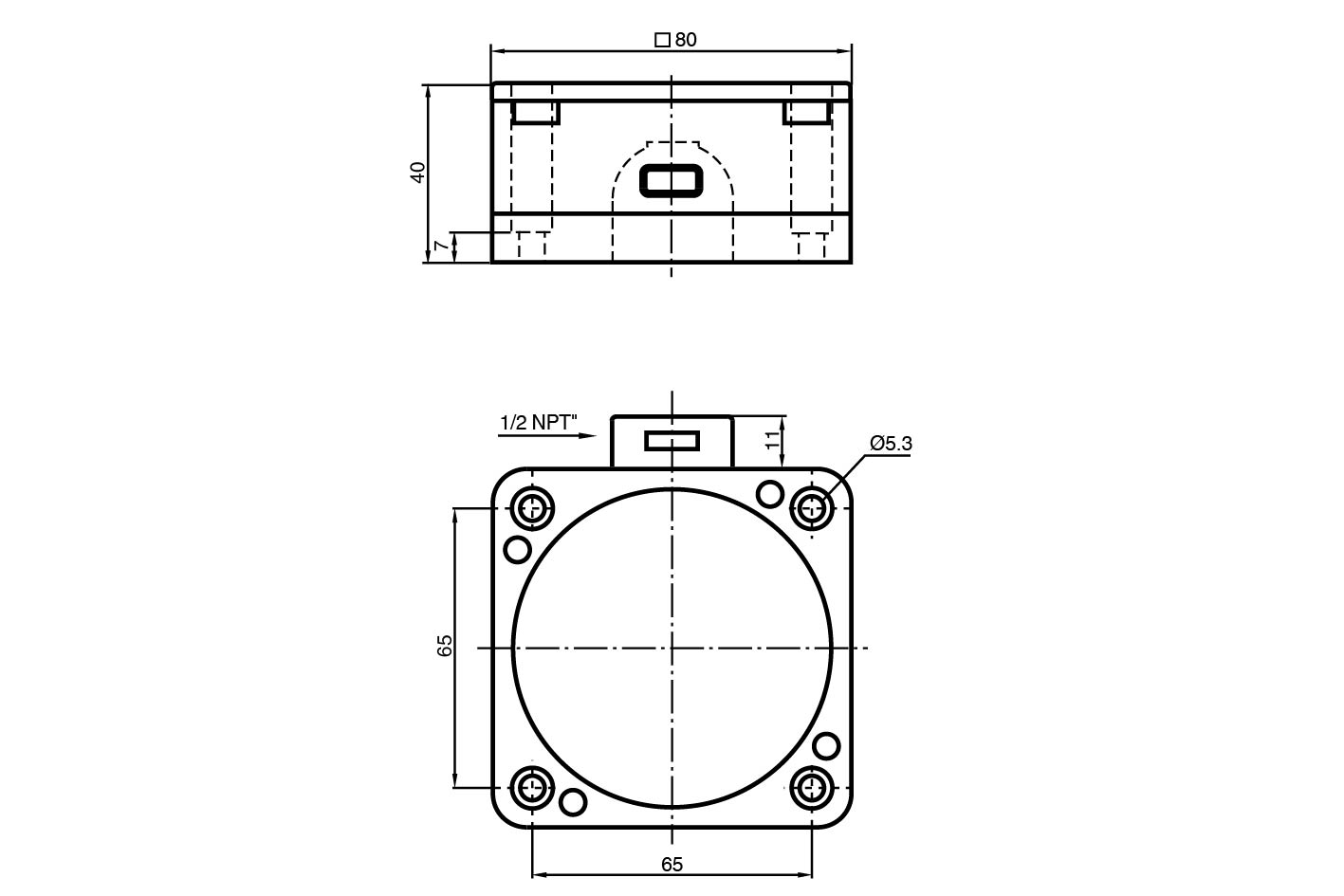

尺寸	尺寸
高度40 mm宽度80 mm长度80 mm	高度40 mm宽度80 mm长度80 mm
注意	拧紧扭矩：1.8 Nm（外壳）
最小线芯横截面积	无导线端套圈 0,5 mm2 ，带连接器套 0,34 mm2
最大线芯横截面积	无导线端套圈 2,5 mm2 ，带连接器套 1,5 mm2
高度	40 mm
宽度	80 mm
长度	80 mm
在危险区域使用：	参见使用说明书
