TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常闭 (NC) |
|---|---|
| 输出类型 | 具有安全功能的 NAMUR |
| 额定工作距离 | 8 mm |
| 安装 | 非齐平 |
| 确保操作距离 | 0 ... 6,48 mm |
| 衰减系数 rAl | 0,4 |
| 衰减系数 rCu | 0,3 |
| 衰减系数 r304 | 0,85 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 200 Hz |
| 电流消耗 | 电流消耗 |
| 未检测到测量板≥ 3 mA检测到测量板≤ 1 mA | 未检测到测量板≥ 3 mA检测到测量板≤ 1 mA |
| 未检测到测量板 | ≥ 3 mA |
| 检测到测量板 | ≤ 1 mA |
| MTTFd | 11850 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 | NAMUREN 60947-5-6:2000 IEC 60947-5-6:1999标准EN IEC 60947-5-2 |
| NAMUR | EN 60947-5-6:2000 IEC 60947-5-6:1999 |
| 标准 | EN IEC 60947-5-2 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GaIECEx PTB 11.0092X设备保护级别 GbIECEx PTB 11.0092X设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 Dc (tc)IECEx TUR 21.0018X设备保护级别 MbIECEx PTB 11.0092X | 设备保护级别 GaIECEx PTB 11.0092X设备保护级别 GbIECEx PTB 11.0092X设备保护级别 Gc (ec)IECEx TUR 21.0017X设备保护级别 DaIECEx PTB 11.0092X设备保护级别 Dc (tc)IECEx TUR 21.0018X设备保护级别 MbIECEx PTB 11.0092X |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GaPTB 00 ATEX 2049 X设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 DaPTB 00 ATEX 2049 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X | 设备保护级别 GaPTB 00 ATEX 2049 X设备保护级别 GbPTB 00 ATEX 2049 X设备保护级别 Gc (ec)TüV 20 ATEX 8523 X设备保护级别 DaPTB 00 ATEX 2049 X设备保护级别 Dc (tc)TüV 20 ATEX 8524 X |
| UL 认证 | 通过 cULus 认证 负载类型：电阻性 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 8,2 V DC |
| 普通位置E87056危险位置E501628控制图116-0454 | 普通位置E87056危险位置E501628控制图116-0454 |
| CCC 认证 | CCC 认证 |
| 危险位置2020322315002308 2024322315005947 2024322315005860 | 危险位置2020322315002308 2024322315005947 2024322315005860 |
| 设备保护级别 Ga | IECEx PTB 11.0092X |
| 设备保护级别 Gb | IECEx PTB 11.0092X |
| 设备保护级别 Gc (ec) | IECEx TUR 21.0017X |
| 设备保护级别 Da | IECEx PTB 11.0092X |
| 设备保护级别 Dc (tc) | IECEx TUR 21.0018X |
| 设备保护级别 Mb | IECEx PTB 11.0092X |
| 设备保护级别 Ga | PTB 00 ATEX 2049 X |
| 设备保护级别 Gb | PTB 00 ATEX 2049 X |
| 设备保护级别 Gc (ec) | TüV 20 ATEX 8523 X |
| 设备保护级别 Da | PTB 00 ATEX 2049 X |
| 设备保护级别 Dc (tc) | TüV 20 ATEX 8524 X |
| 普通位置 | E87056 |
| 危险位置 | E501628 |
| 控制图 | 116-0454 |
| 危险位置 | 2020322315002308 2024322315005947 2024322315005860 |
| 环境温度 | -40 ... 100 °C (-40 ... 212 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | Crastin (PBT)，黑色 |
| 感应面 | Crastin (PBT)，黑色 |
| 防护等级 | IP68 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料硅胶线芯横截面积0,75 mm2长度L50 m | 导线端箍是电缆直径6 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料硅胶线芯横截面积0,75 mm2长度L50 m |

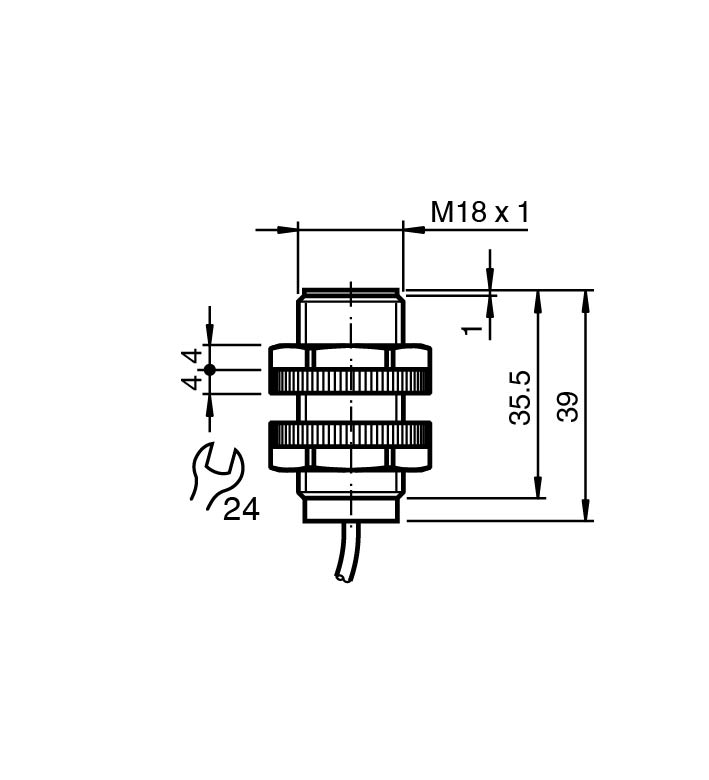

| 尺寸 | 尺寸 |
| 长度39 mm直径18 mm | 长度39 mm直径18 mm |
| 导线端箍 | 是 |
| 电缆直径 | 6 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | 硅胶 |
| 线芯横截面积 | 0,75 mm2 |
| 长度 | 50 m |
| 长度 | 39 mm |
| 直径 | 18 mm |
| 供货范围 | 配备 2 个螺母 |
| 在危险区域使用： | 参见使用说明书 |
