倍加福

NJ8-18GM50-E2-V1

NJ8-18GM50-E2-V1 电感式传感器

订货号: 282968
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	8 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 6,48 mm
实际工作距离	7,2 ... 8,8 mm 类型 8 mm
衰减系数 rAl	0,42
衰减系数 rCu	0,4
衰减系数 r304	0,72
衰减系数 rBrass	0,5
输出类型	3 线
安装条件	安装条件
A10 mmB54 mmC24 mm	A10 mmB54 mmC24 mm
工作电压	10 ... 60 V
开关频率	0 ... 1000 Hz
迟滞	1 ... 10 % 类型 6 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 3 V
在 IL 下的压降	在 IL 下的压降
电压降 IL = 100 mA，开关元件打开Ud1,5 ... 2,5 V 类型 1,9 V	电压降 IL = 100 mA，开关元件打开Ud1,5 ... 2,5 V 类型 1,9 V
工作电流	0 ... 200 mA
最低工作电流	0 mA
断态电流	0 ... 0,5 mA 类型 0,01 mA
断态电流 TU =40 °C，开关元件关闭≤ 100 µA	断态电流 TU =40 °C，开关元件关闭≤ 100 µA
空载电流	≤ 9 mA
可用前的时间延迟	≤ 30 ms
开关状态指示灯	黄色 LED
A	10 mm
B	54 mm
C	24 mm
电压降 IL = 100 mA，开关元件打开	1,5 ... 2,5 V 类型 1,9 V
断态电流 TU =40 °C，开关元件关闭	≤ 100 µA
MTTFd	1424 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 60 V DC 输出开关电流: 200 mA
CCC 认证	通过中国强制性产品认证 (CCC)
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3

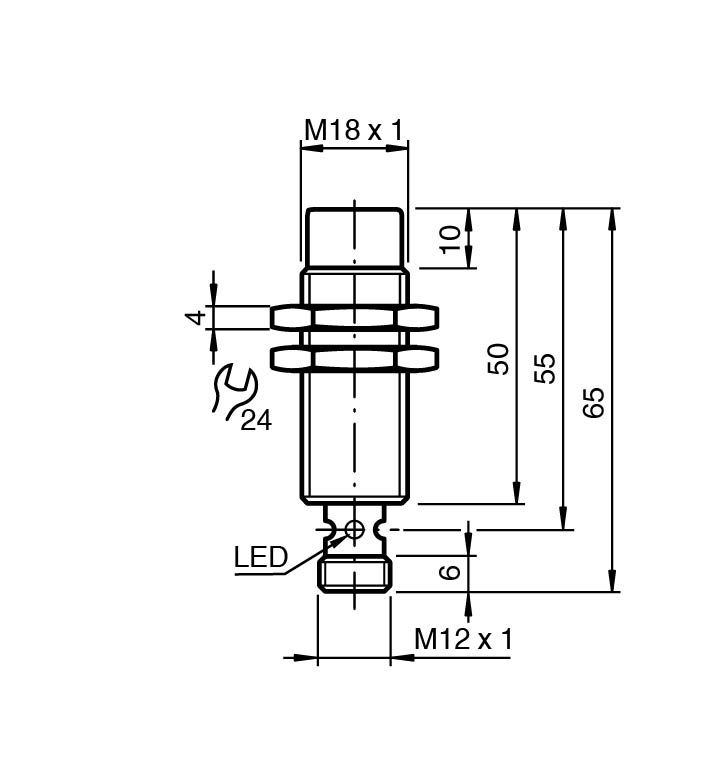

尺寸	尺寸
长度65 mm直径18 mm	长度65 mm直径18 mm
螺纹	M12 x 1
针脚数	3
长度	65 mm
直径	18 mm
