TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 1,5 mm |
| 安装 | 齐平安装于低碳钢中 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 1,215 mm |
| 驱动器件 | 含铁目标物 |
| 衰减系数 rAl | 0 |
| 衰减系数 rCu | 0 |
| 衰减系数 r304 | 0.4 - 0.7 |
| 衰减系数 rSt37 | 1 |
| 衰减系数 rBrass | 0 |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 0 ... 5 Hz |
| 迟滞 | 5 ... 15 类型 10 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2 V |
| 工作电流 | 0 ... 100 mA |
| 电流消耗 | ≤ 10 mA |
| 断态电流 | ≤ 10 µA |
| 开关状态指示灯 | 红色 LED |
| 磁场强度，交流电场 | 250 mT |
| 磁场强度，直流电场 | 250 mT |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 连接类型 | 带插头的固定缆线 |
| 外壳材料 | 木聚糖 (Xylan) 带涂层 - 不锈钢 1.4305 / AISI 303 |
| 感应面 | 木聚糖 (Xylan) 带涂层 - 不锈钢 1.4305 / AISI 303 |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数3 | 螺纹M12 x 1针脚数3 |
| 电缆 | 电缆 |
| 电缆直径3 mm ± 0,25 mm材料PVC颜色黄色芯数3线芯横截面积0,14 mm2长度L150 mm | 电缆直径3 mm ± 0,25 mm材料PVC颜色黄色芯数3线芯横截面积0,14 mm2长度L150 mm |

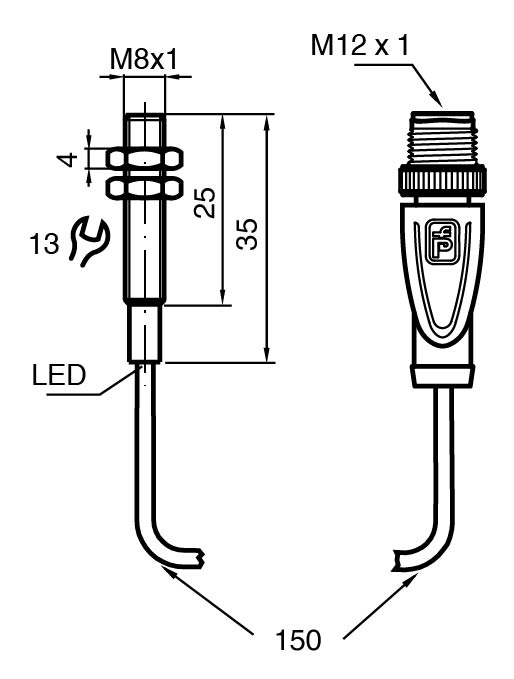

| 尺寸 | 尺寸 |
| 长度35 mm直径8 mm | 长度35 mm直径8 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 3 |
| 电缆直径 | 3 mm ± 0,25 mm |
| 材料 | PVC |
| 颜色 | 黄色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 150 mm |
| 长度 | 35 mm |
| 直径 | 8 mm |
