产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | NPN |
| 额定工作距离 | 1,5 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 1,215 mm |
| 驱动器件 | 含铁目标物 |
| 衰减系数 rAl | 0 |
| 衰减系数 rCu | 0 |
| 衰减系数 r304 | 0,6 |
| 衰减系数 rSt37 | 1 |

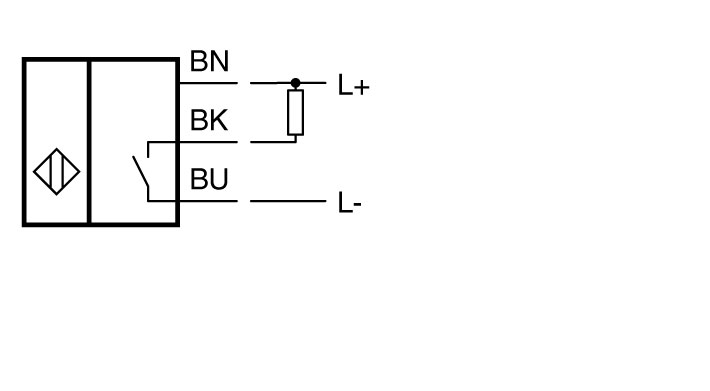

| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 80 Hz |
| 迟滞 | 3 ... 15 类型 5 % |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| 电压降 | ≤ 2 V |
| 工作电流 | ≤ 100 mA |
| 电流消耗 | ≤ 15 mA |
| 断态电流 | ≤ 10 µA |
| 工作指示灯 | LED 红色： 输出 |
| 标准 | EN 60947-5-2:2007 IEC 60947-5-2:2007 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | 不锈钢 1.4305 / AISI 303 |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径3 mm - 0,2 mm弯曲半径> 12 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,14 mm2长度L2 m | 导线端箍是电缆直径3 mm - 0,2 mm弯曲半径> 12 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,14 mm2长度L2 m |

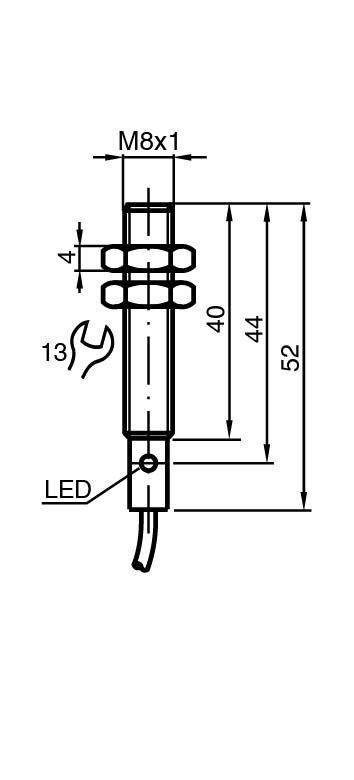

| 尺寸 | 尺寸 |
| 长度40 mm直径8 mm | 长度40 mm直径8 mm |
| 导线端箍 | 是 |
| 电缆直径 | 3 mm - 0,2 mm |
| 弯曲半径 | > 12 x 缆线直径 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 2 m |
| 长度 | 40 mm |
| 直径 | 8 mm |
