倍加福

NMB15-30GM65-E2-V1

NMB15-30GM65-E2-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	15 mm
安装	齐平（要求：见下图）
输出极性	DC
确保操作距离	0 ... 12,15 mm
驱动器件	黑色和有色金属目标物
衰减系数 rAl	0,4
衰减系数 rCu	0,2
衰减系数 r304	0,85
衰减系数 rSt37	1
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 150 Hz
迟滞	3 ... 15 类型 10 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
工作电流	≤ 200 mA
断态电流	≤ 10 µA
空载电流	≤ 15 mA
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
MTTFd	893 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	连接器插头
外壳材料	不锈钢 1.4305 / AISI 303
感应面	不锈钢 1.4305 / AISI 303
防护等级	IP67 / IP68 / IP69K - 取决于线组符合电缆规格
连接器	连接器
螺纹M12 x 1针脚数4	螺纹M12 x 1针脚数4

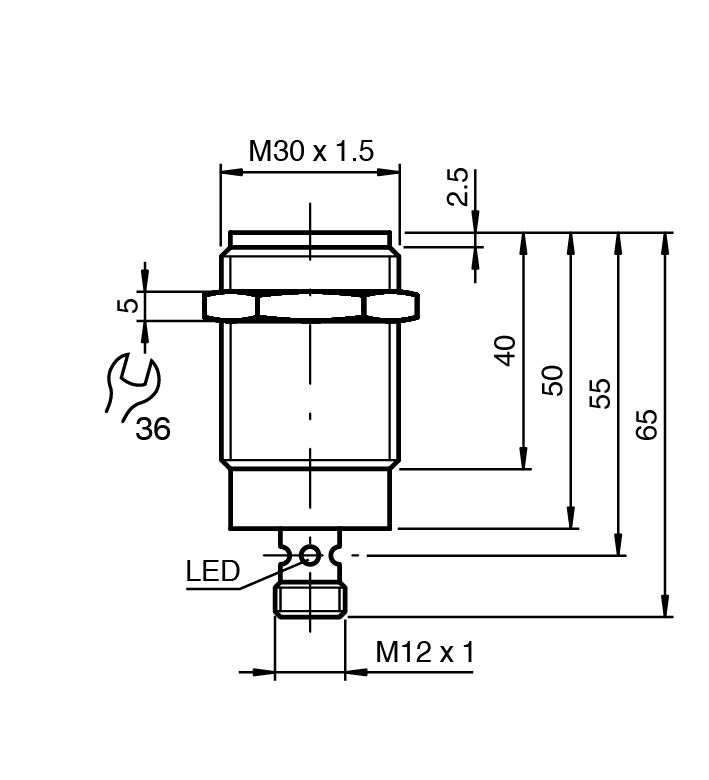

尺寸	尺寸
长度65 mm直径30 mm	长度65 mm直径30 mm
螺纹	M12 x 1
针脚数	4
长度	65 mm
直径	30 mm
