倍加福

NMB2-F76M-E2-FE-150MM-V3

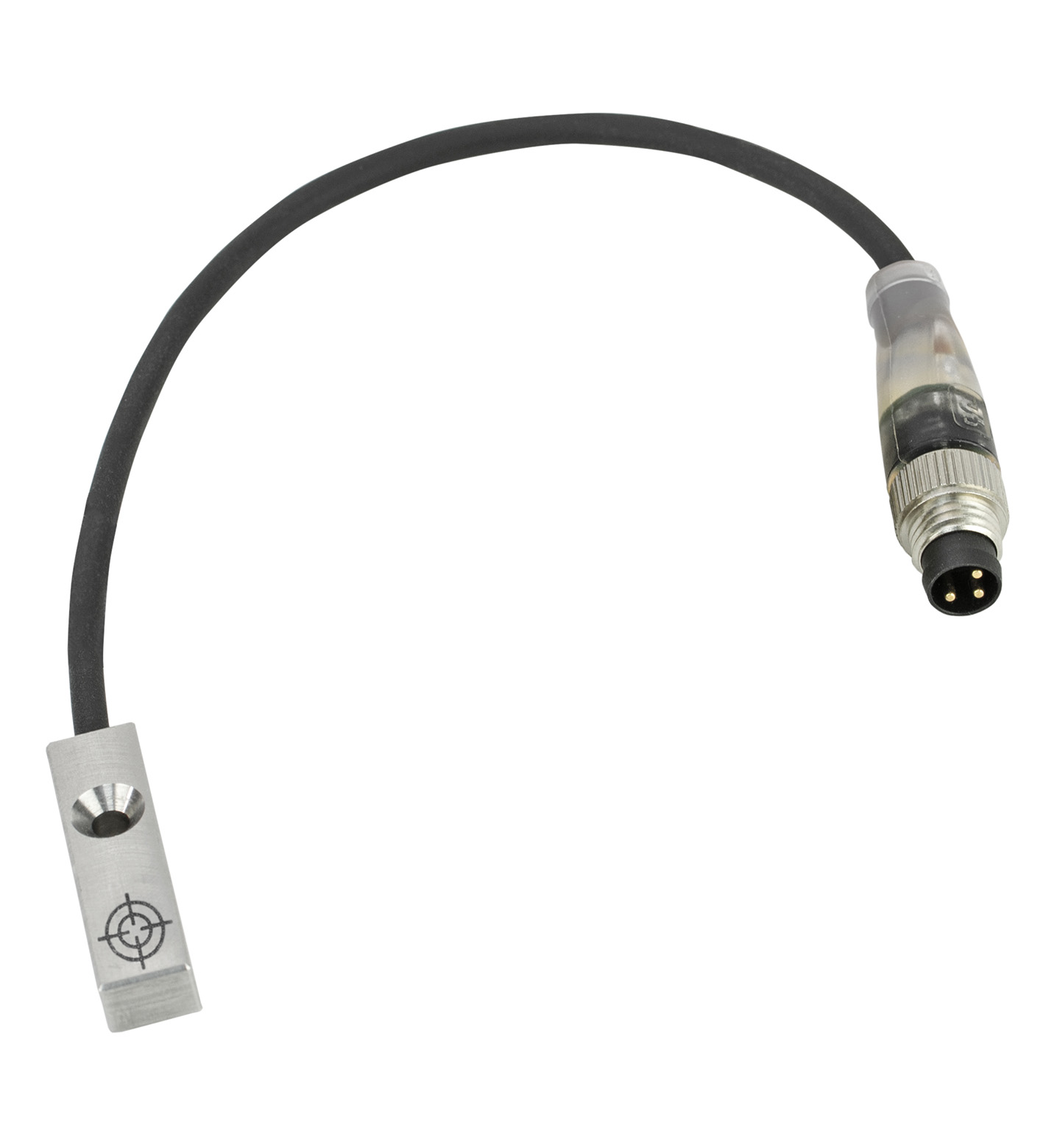

NMB2-F76M-E2-FE-150MM-V3 电感式传感器

订货号: 916060
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	2 mm
安装	齐平注意：传感器可嵌入钢材中 0.5 mm 并且不会影响感应场。
确保操作距离	0 ... 1,62 mm
驱动器件	含铁目标物
衰减系数 rAl	0
衰减系数 rCu	0
衰减系数 r304	0.6 - 0.8
衰减系数 rBrass	0
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	80 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
工作电流	≤ 200 mA
电流消耗	≤ 22 mA
断态电流	≤ 10 µA
空载电流	≤ 15 mA
MTTFd	828 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	双 LED 绿色：功率黄色：输出
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-10 ... 70 °C (14 ... 158 °F)
耐冲击性	30 g 11 ms 3 个平面
连接类型	带插头的固定缆线
外壳材料	不锈钢 1.4305 / AISI 303
防护等级	IP67
连接器	连接器
螺纹M8 x 1拧紧扭矩≤ 0,4 Nm针脚数3	螺纹M8 x 1拧紧扭矩≤ 0,4 Nm针脚数3
电缆	电缆
电缆直径3 mm - 0,2 mm弯曲半径> 12 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,14 mm2长度L150 mm	电缆直径3 mm - 0,2 mm弯曲半径> 12 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,14 mm2长度L150 mm

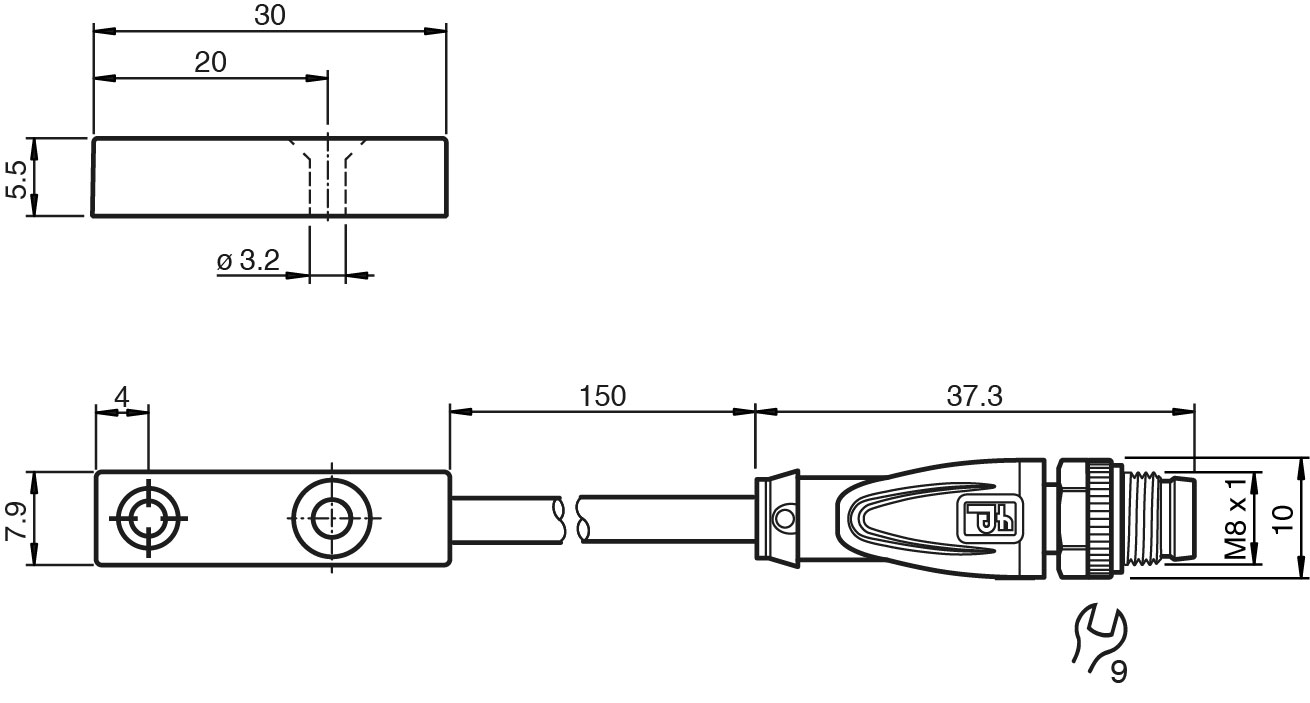

尺寸	尺寸
高度5,5 mm宽度7,9 mm长度30 mm	高度5,5 mm宽度7,9 mm长度30 mm
螺纹	M8 x 1
拧紧扭矩	≤ 0,4 Nm
针脚数	3
电缆直径	3 mm - 0,2 mm
弯曲半径	> 12 x 缆线直径
材料	PUR
颜色	黑色
芯数	3
线芯横截面积	0,14 mm2
长度	150 mm
高度	5,5 mm
宽度	7,9 mm
长度	30 mm
