倍加福

NMB3-8GM23-Z4-C-850MM-V1

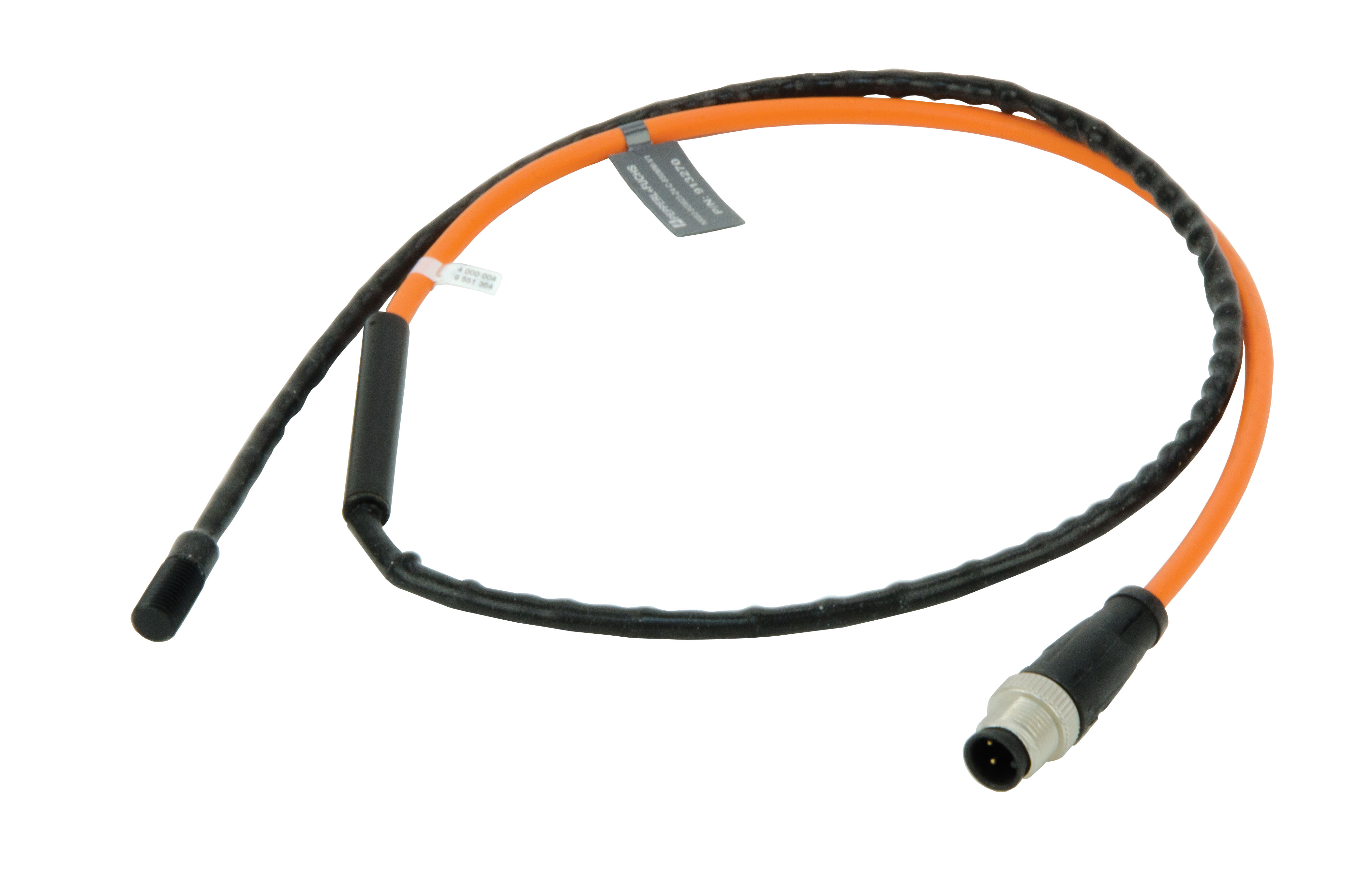

NMB3-8GM23-Z4-C-850MM-V1 电感式传感器

订货号: 913270
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

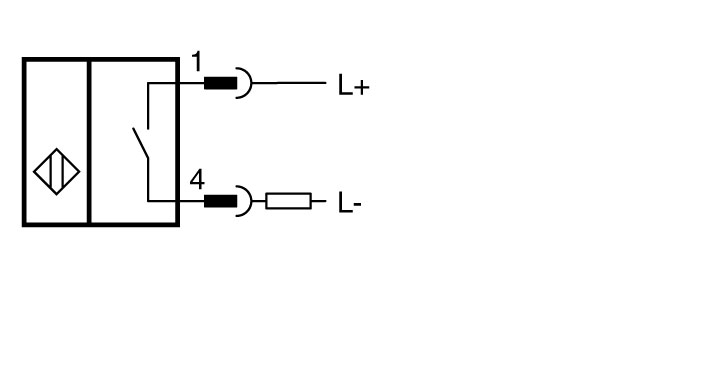

开关功能	常开 (NO)
输出类型	双线式
额定工作距离	3 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 2,43 mm
驱动器件	含铁目标物
衰减系数 rAl	0,3
衰减系数 r304	0,8
输出类型	2 线
工作电压	6 ... 30 V DC
开关频率	5 Hz
迟滞	5 ... 15 类型 10 %
反极性保护	反极性-导电性
短路保护	脉冲式
电压降	≤ 3 V
工作电流	2 ... 100 mA
断态电流	< 500 µA
开关状态指示灯	红色 LED
磁场强度，交流电场	250 mT
磁场强度，直流电场	250 mT
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	带插头的固定缆线
外壳材料	木聚糖 (Xylan) 带涂层 - 不锈钢 1.4305 / AISI 303
感应面	木聚糖 (Xylan) 带涂层 - 不锈钢 1.4305 / AISI 303
防护等级	IP67
连接器	连接器
螺纹M12 x 1拧紧扭矩≤ 0,6 Nm针脚数3	螺纹M12 x 1拧紧扭矩≤ 0,6 Nm针脚数3
电缆	电缆
电缆直径4,8 mm ± 0,2 mm材料POC颜色橙色芯数4线芯横截面积0,34 mm2长度L500 mm 进一步的长度规格： L1 = 50 mm L2 = 300 mm	电缆直径4,8 mm ± 0,2 mm材料POC颜色橙色芯数4线芯横截面积0,34 mm2长度L500 mm 进一步的长度规格： L1 = 50 mm L2 = 300 mm
质量	60 g

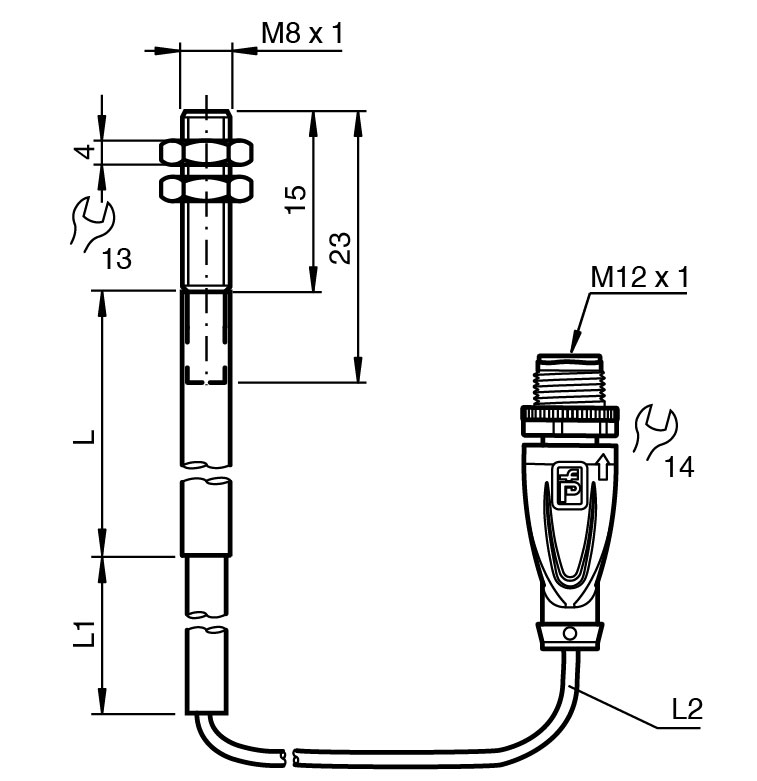

尺寸	尺寸
长度23 mm直径8 mm	长度23 mm直径8 mm
螺纹	M12 x 1
拧紧扭矩	≤ 0,6 Nm
针脚数	3
电缆直径	4,8 mm ± 0,2 mm
材料	POC
颜色	橙色
芯数	4
线芯横截面积	0,34 mm2
长度	500 mm 进一步的长度规格： L1 = 50 mm L2 = 300 mm
长度	23 mm
直径	8 mm
