NMB5-12GM55-E0

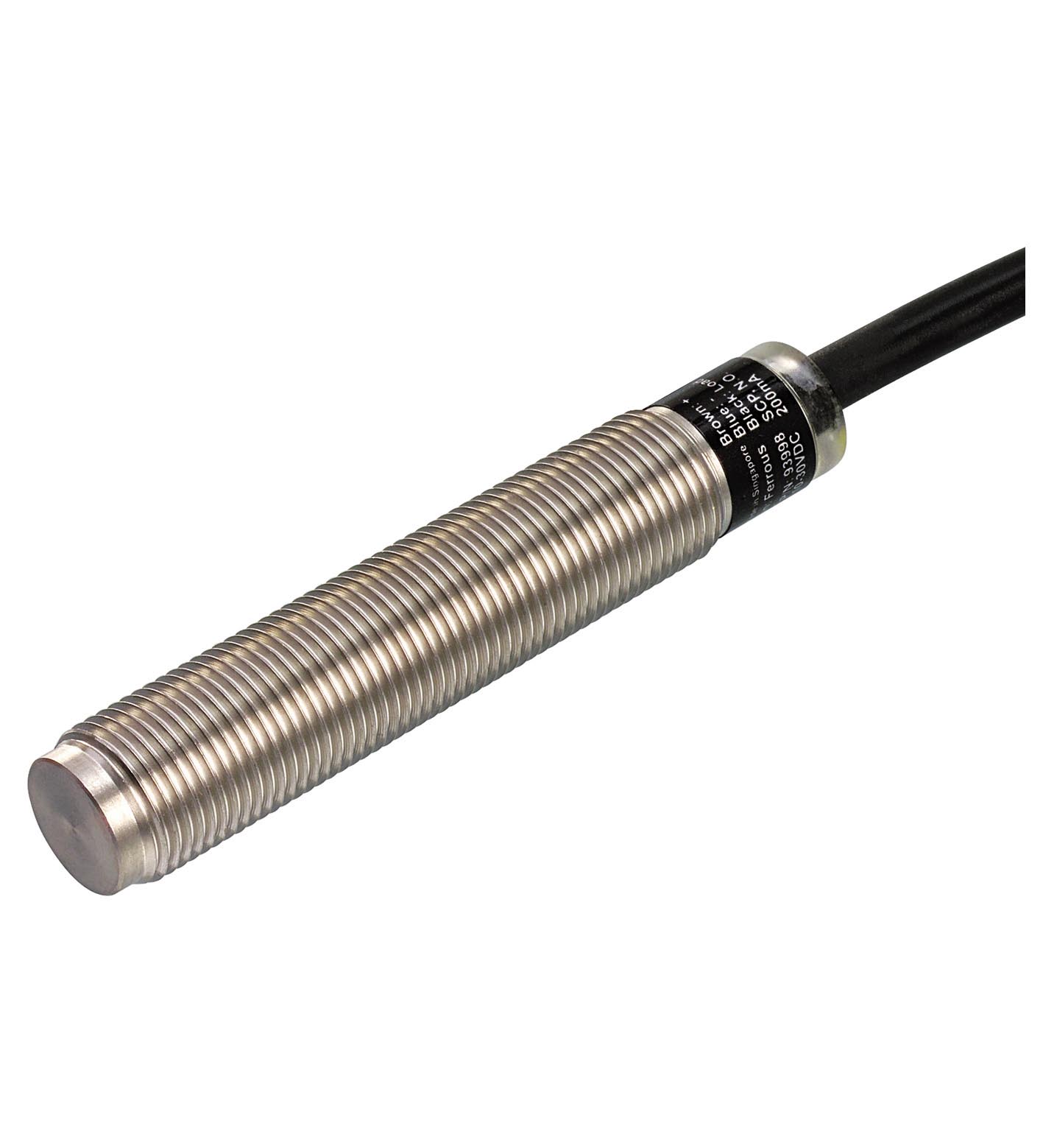

NMB5-12GM55-E0 电感式传感器

订货号: 911278
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	NPN
额定工作距离	5 mm
安装	齐平（要求：见下图）
输出极性	DC
确保操作距离	0 ... 4,05 mm
驱动器件	黑色和有色金属目标物
衰减系数 rAl	0,3
衰减系数 rCu	0,2
衰减系数 r304	0,85
衰减系数 rSt37	1

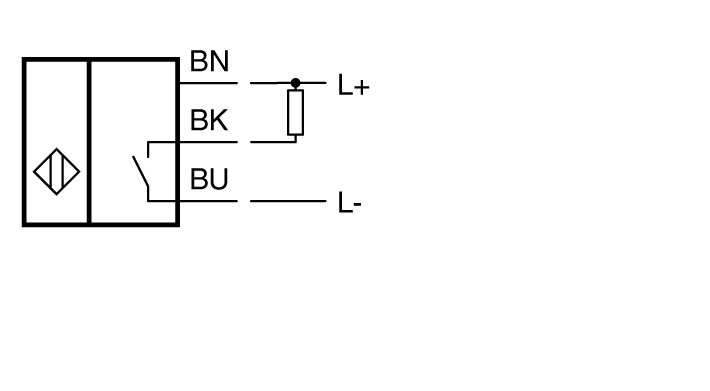

输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 360 Hz
迟滞	3 ... 15 类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V DC
工作电流	≤ 200 mA 温度范围超过 50°C，则允许电流为 IL ≤ 150 mA
断态电流	≤ 10 µA
空载电流	≤ 10 mA
工作电压指示灯	绿色 LED
开关状态指示灯	黄色 LED
MTTFd	900 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	电缆
外壳材料	不锈钢 1.4305 / AISI 303
感应面	不锈钢 1.4305 / AISI 303
防护等级	IP69K
电缆	电缆
导线端箍是电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,34 mm2长度L2 m	导线端箍是电缆直径4,8 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,34 mm2长度L2 m

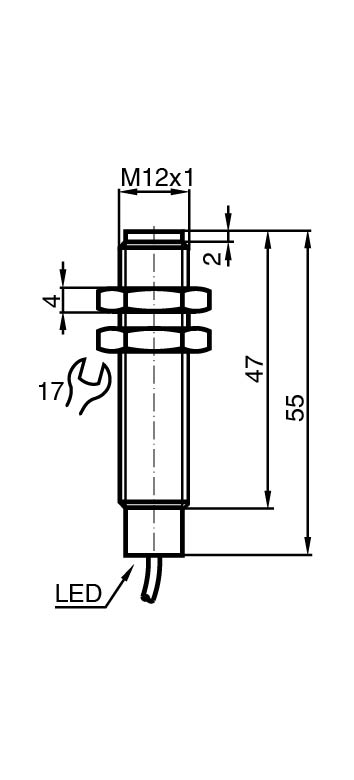

尺寸	尺寸
长度55 mm直径12 mm	长度55 mm直径12 mm
导线端箍	是
电缆直径	4,8 mm ± 0,2 mm
弯曲半径	> 10 x 缆线直径
材料	PUR
颜色	黑色
芯数	3
线芯横截面积	0,34 mm2
长度	2 m
长度	55 mm
直径	12 mm
