TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 5 mm |
| 安装 | 齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 4,05 mm |
| 驱动器件 | 含铁目标物 |
| 衰减系数 rAl | 0 |
| 衰减系数 rCu | 0 |
| 衰减系数 r304 | 0,8 |
| 衰减系数 rSt37 | 1 |
| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V DC |
| 开关频率 | 15 Hz |
| 迟滞 | 3 ... 15 类型 5 % |
| 反极性保护 | 是 |
| 短路保护 | 是 |
| 电压降 | ≤ 2 V |
| 工作电流 | ≤ 200 mA |
| 电流消耗 | < 14 mA |
| 断态电流 | ≤ 10 µA |
| MTTFd | 990 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 4 路双 LED绿色： 通电黄色： 输出 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | 不锈钢 1.4305 / AISI 303 |
| 防护等级 | IP67 / IP68 / IP69K - 取决于线组 符合电缆规格 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |

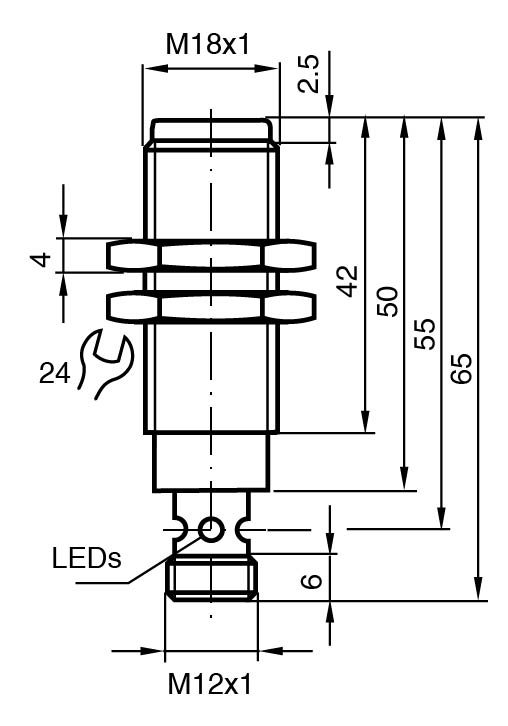

| 尺寸 | 尺寸 |
| 长度50 mm直径18 mm | 长度50 mm直径18 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 长度 | 50 mm |
| 直径 | 18 mm |
