产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|

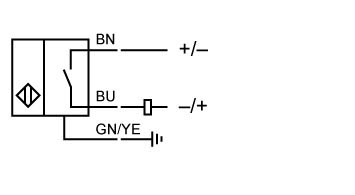

| 输出类型 | 双线式 |
| 额定工作距离 | 8 mm |
| 安装 | 齐平 |
| 输出极性 | AC/DC |
| 确保操作距离 | 0 ... 6,48 mm |
| 驱动器件 | 含铁目标物 |
| 衰减系数 rAl | 0 |
| 衰减系数 rCu | 0 |
| 衰减系数 r304 | 0.4 - 0.7 |
| 衰减系数 rSt37 | 1 |
| 衰减系数 rBrass | 0 |
| 输出类型 | 2 线 |
| 开关频率 | 10 Hz |
| 迟滞 | 3 ... 15 类型 5 % |
| 反极性保护 | 允许反接 |
| 短路保护 | 是 |
| 电压降 | ≤ 7 V |
| 额定工作电流 | 8 ... 200 mA AC/DC |
| 断态电流 | ≤ 1,3 mA |
| 错误指示器 | 绿色/黄色 LED（交替闪烁）- 短路/过载指示 |
| 工作指示灯 | 双 LED绿色： 通电黄色： 输出 |
| 额定工作电压 | 20 ... 250 V AC/DC |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 1.4305 / AISI 303 |
| 感应面 | 不锈钢 1.4305 / AISI 303 |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径6,2 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,5 mm2长度L5 m | 导线端箍是电缆直径6,2 mm ± 0,2 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,5 mm2长度L5 m |

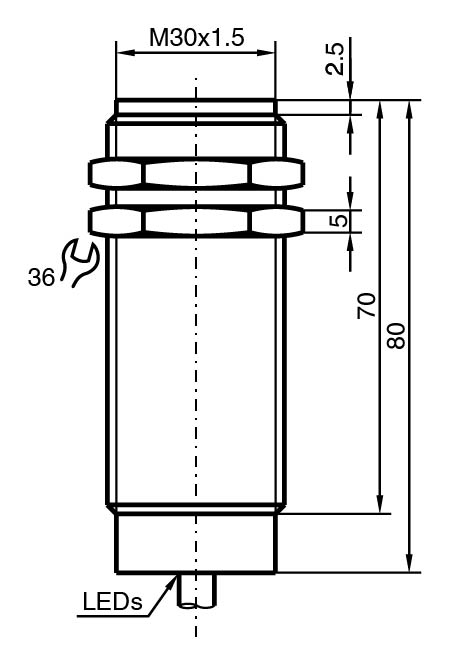

| 尺寸 | 尺寸 |
| 长度80 mm直径30 mm | 长度80 mm直径30 mm |
| 导线端箍 | 是 |
| 电缆直径 | 6,2 mm ± 0,2 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,5 mm2 |
| 长度 | 5 m |
| 长度 | 80 mm |
| 直径 | 30 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
