倍加福

NMN10-12GH50-E2

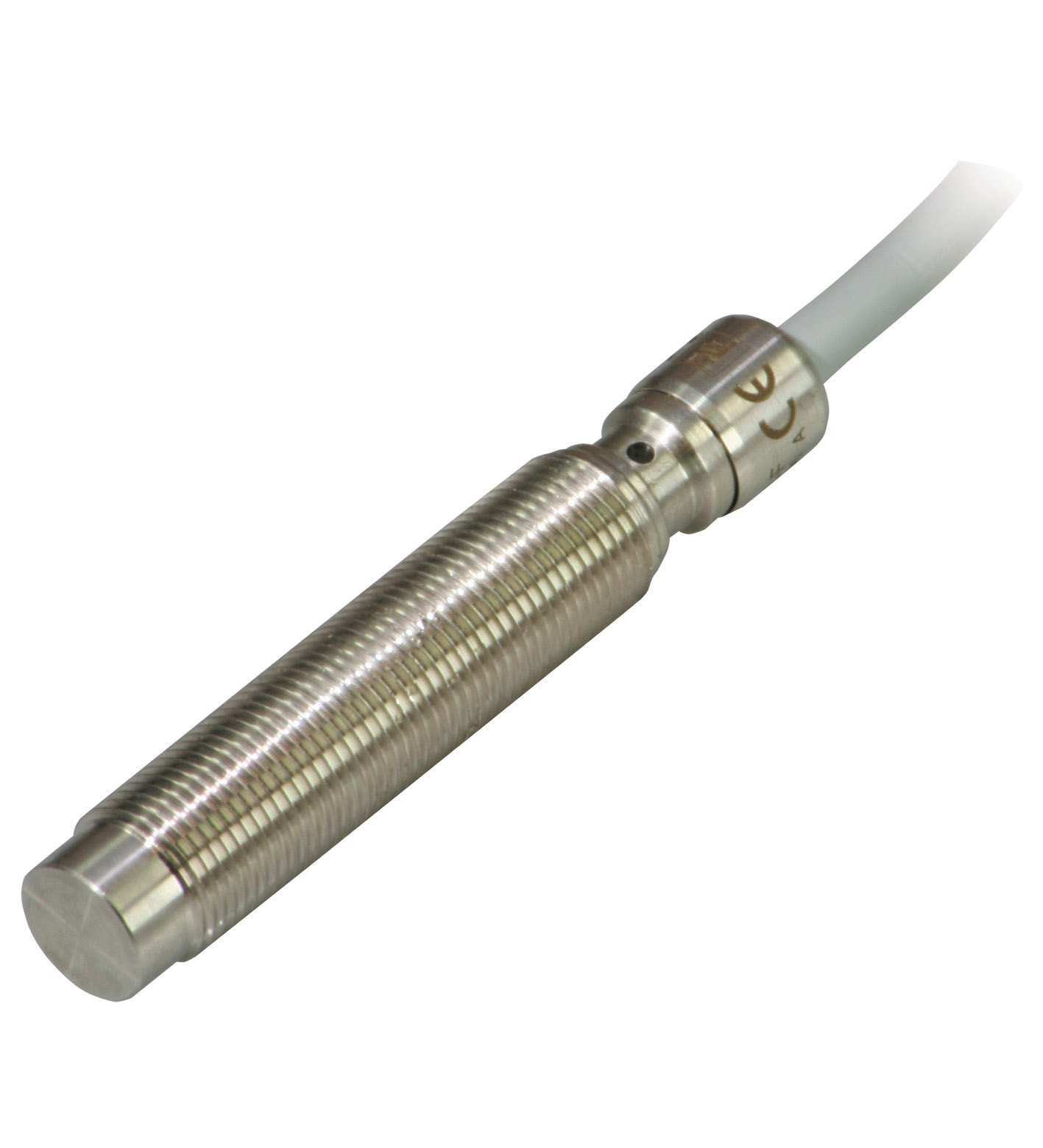

NMN10-12GH50-E2 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	10 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 8,1 mm
衰减系数 rAl	1
衰减系数 rCu	0,8
衰减系数 r304	0,5 （材料厚度 2 mm x 0.7）
衰减系数 rSt37	1
输出类型	3 线
安装条件	安装条件
A22 mm （低碳钢） 21 mm （不锈钢） 13 mm （铝） 15 mm （黄铜）B24 mmC30 mmF120 mm	A22 mm （低碳钢） 21 mm （不锈钢） 13 mm （铝） 15 mm （黄铜）B24 mmC30 mmF120 mm
工作电压	10 ... 30 V
开关频率	0 ... 400 Hz
迟滞	3 ... 15 类型 5 %
反极性保护	是
短路保护	是
电压降	≤ 2 V
工作电流	0 ... 200 mA
断态电流	≤ 0,1 mA
空载电流	≤ 10 mA
可用前的时间延迟	≤ 40 ms
开关状态指示灯	黄色 LED
A	22 mm （低碳钢） 21 mm （不锈钢） 13 mm （铝） 15 mm （黄铜）
B	24 mm
C	30 mm
F	120 mm
静态工作压力	80 bar (1160,3 psi) 最大
MTTFd	652 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 85 °C (-13 ... 185 °F)
连接类型	电缆 TPE-S ， 2 m
外壳材料	不锈钢 1.4435 / AISI 316L
感应面	不锈钢 1.4435 / AISI 316L
防护等级	IP68 / IP69K
质量	86 g

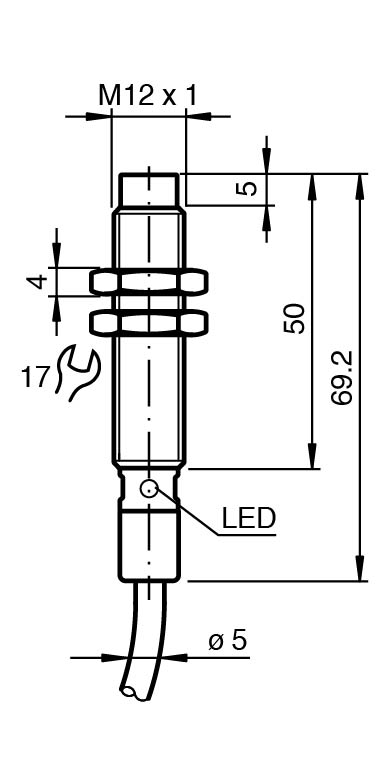

尺寸	尺寸
长度69 mm直径12 mm	长度69 mm直径12 mm
长度	69 mm
直径	12 mm
