倍加福

NRB15-30GM50-E2-C-V1

NRB15-30GM50-E2-C-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	15 mm
安装	齐平
输出极性	DC
确保操作距离	0 ... 12,15 mm
衰减系数 rAl	1
衰减系数 rCu	1
衰减系数 r304	1
衰减系数 rSt37	1
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 750 Hz
迟滞	类型 3 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 2 V
额定绝缘电压	60 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 0,1 µA 在 25 °C 时
空载电流	≤ 14 mA
可用前的时间延迟	max. 15 ms
恒定磁场	200 mT
交变磁场	200 mT
开关状态指示灯	黄色多孔 LED
MTTFd	1140,2 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
防护等级	II
额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V	额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V
UL 认证	通过 cULus 认证外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
额定绝缘电压	60 V
额定冲击耐受电压	800 V
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	黄铜，带 PTFE 涂层
感应面	PPS
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3
质量	113 g

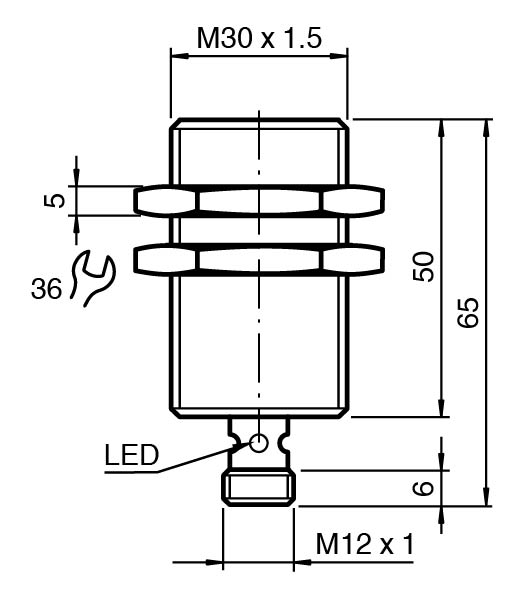

尺寸	尺寸
长度65 mm直径30 mm	长度65 mm直径30 mm
螺纹	M12 x 1
针脚数	3
长度	65 mm
直径	30 mm
供货范围	供货范围包含 2 颗自锁螺母
