倍加福

NRB4-12GS40-E2-IO-V1

NRB4-12GS40-E2-IO-V1 电感式传感器

订货号: 306533-0013
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开/常闭 (NO/NC) 可编程
输出类型	PNP
额定工作距离	4 mm （出厂设置）
工作距离近	3 mm （可由软件激活）
安装	齐平
输出极性	DC
确保操作距离	0 ... 3,24 mm
衰减系数 rAl	1
衰减系数 rCu	1
衰减系数 r304	1
衰减系数 rSt37	1
输出类型	3 线
工作电压	10 ... 30 V DC
开关频率	0 ... 2000 Hz （开关点模式） 0 ... 125 Hz （窗口模式、开关点模式和稳定性警报）
迟滞	类型 3 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 0,5 V
工作电流	0 ... 200 mA
断态电流	0 ... 0,5 mA 类型 60 µA 在 25 °C 时
空载电流	≤ 15 mA
可用前的时间延迟	max. 150 ms
恒定磁场	200 mT
交变磁场	200 mT
状态指示	黄色多孔 LED
MTTFd	362 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %

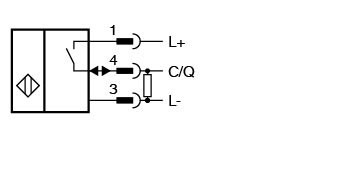

接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备 ID	0x201101 (2101505)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
过程数据位宽	过程数据输入（控制系统侧）：2 位过程数据输出（控制系统侧）：无
SIO 模式支持	是
兼容主端口类型	A
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
防护等级	II
额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V	额定绝缘电压Ui60 V额定冲击耐受电压Uimp800 V
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 200 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
额定绝缘电压	60 V
额定冲击耐受电压	800 V
环境温度	-25 ... 70 °C (-13 ... 158 °F)
存储温度	-40 ... 85 °C (-40 ... 185 °F)
连接类型	连接器插头
外壳材料	不锈钢 1.4305 / AISI 303
感应面	PBT
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3
质量	25 g

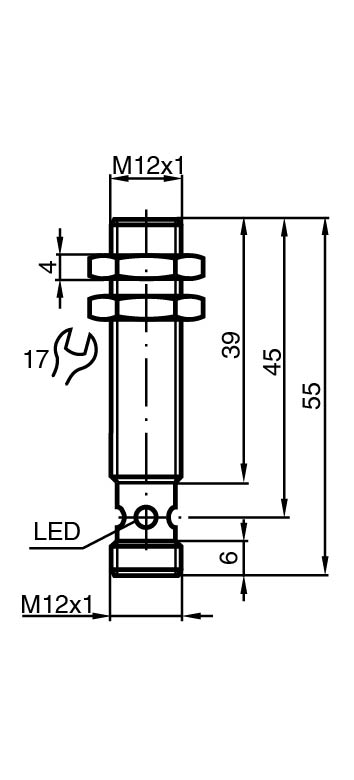

尺寸	尺寸
长度55 mm直径12 mm	长度55 mm直径12 mm
螺纹	M12 x 1
针脚数	3
长度	55 mm
直径	12 mm
默认设置	操作模式 = 带稳定性警报的开关点模式开关功能 = 常开 (NO) 开关距离 = 4 mm
供货范围	供货范围包含 2 颗自锁螺母
