TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 2 x 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 4 mm |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 确保操作距离 | 0 ... 3,24 mm |
| 驱动器件 | 参考目标符合 EN IEC 60947-5-2 (FE360 - ST37K) 标准 12 mm x 12 mm x 1 mm |
| 衰减系数 rAl | 0,55 |
| 衰减系数 rCu | 0,5 |
| 衰减系数 r304 | 0,9 |
| 衰减系数 rBrass | 0,6 |
| 输出类型 | 4 线 |
| 工作电压 | 18 ... 30 V |
| 额定工作电压 | 24 V |
| 开关频率 | 0 ... 30 Hz |
| 迟滞 | 典型值为 5% |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 过载电阻 | 是 |
| 电压降 | ≤ 3 V 在 IL （所有输出总和） 处最大值为 50 mA |
| 额定绝缘电压 | 30 V |
| 工作电流 | 1 ... 30 mA 每路输出 |
| 断态电流 | 0 ... 0,5 mA |
| 空载电流 | ≤ 15 mA |
| 可用前的时间延迟 | ≤ 300 ms |
| 开关状态指示灯 | 黄色 LED |
| 错误指示器 | 红色 LED |
| 安全完整性级别 (SIL) | SIL 2 |
| 性能水平 (PL) | PL d |
| 类别 | 2 类 |
| MTTFd | > 7500 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | min. 60 % |
| 有保障的 PDDB 释放距离 | 6 mm |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2:2007 EN IEC 60947-5-3:2013 EN ISO 13849-1:2015 EN IEC 61508:2010 EN 62061:2005+AC:2010+A1:2013+A2:2015 与 EN ISO 61131-2:2007 类型 1、2、3 兼容 | 标准EN IEC 60947-5-2:2007 EN IEC 60947-5-3:2013 EN ISO 13849-1:2015 EN IEC 61508:2010 EN 62061:2005+AC:2010+A1:2013+A2:2015 与 EN ISO 61131-2:2007 类型 1、2、3 兼容 |
| 标准 | EN IEC 60947-5-2:2007 EN IEC 60947-5-3:2013 EN ISO 13849-1:2015 EN IEC 61508:2010 EN 62061:2005+AC:2010+A1:2013+A2:2015 与 EN ISO 61131-2:2007 类型 1、2、3 兼容 |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 24 V DC 输出开关电流: 2 x 30 mA |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 海拔高度 | ≤ 2000 m 高于 MSL |
| 连接类型 | 连接器插头 |
| 外壳材料 | 黄铜，镀镍 |
| 感应面 | PBT |
| 防护等级 | IP68/IP69 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |
| 质量 | 18 g |

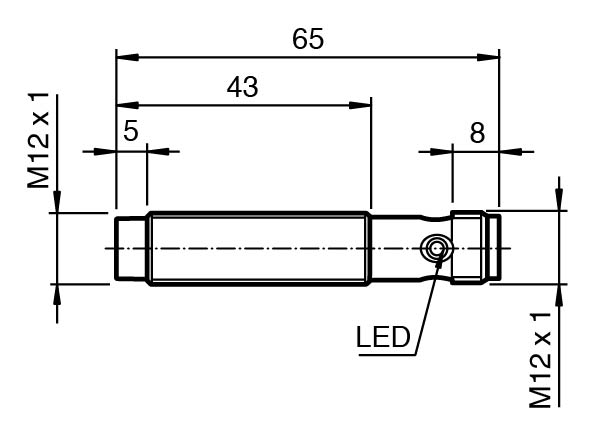

| 尺寸 | 尺寸 |
| 长度65 mm直径12 mm | 长度65 mm直径12 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 长度 | 65 mm |
| 直径 | 12 mm |
| 供货范围 | 供货范围包含 2 颗自锁螺母 |
