倍加福

NXN25-30GM50-E2

NXN25-30GM50-E2 电感式传感器

订货号: 326160-0011
产品分类: 电感式传感器

电感式传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	25 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 20,25 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 75 mm x 75 mm x 1 mm
衰减系数 rAl	0,45
衰减系数 rCu	0,42
衰减系数 r304	0,7
衰减系数 rBrass	0,5
输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 100 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 1 V
工作电流	0 ... 100 mA
断态电流	最大 20 µA
空载电流	≤ 10 mA
可用前的时间延迟	≤ 10 ms
开关状态指示灯	黄色 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	电缆
外壳材料	黄铜，白青铜带涂层
感应面	PBT ，绿色
防护等级	IP67
电缆	电缆
导线端箍是电缆直径4,3 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数3线芯横截面积0,34 mm2长度L2 m	导线端箍是电缆直径4,3 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PVC颜色黑色芯数3线芯横截面积0,34 mm2长度L2 m
质量	179 g

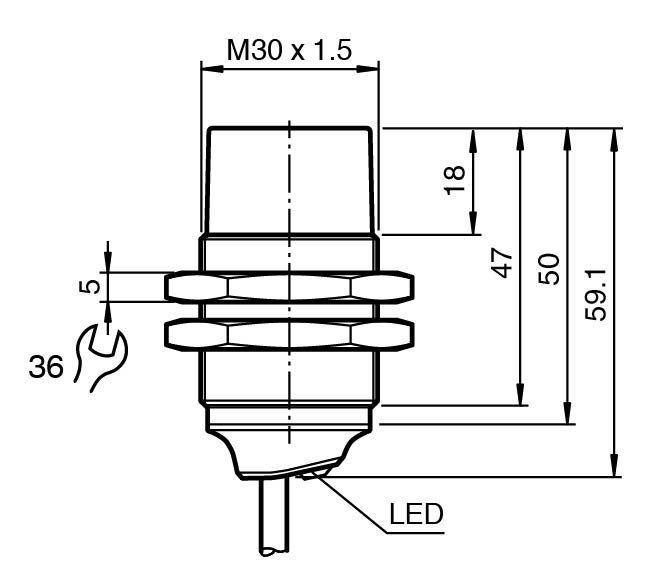

尺寸	尺寸
长度59 mm直径30 mm	长度59 mm直径30 mm
安装	有螺母，M30
拧紧扭矩	≤ 30 Nm
导线端箍	是
电缆直径	4,3 mm ± 0,15 mm
弯曲半径	> 10 x 缆线直径
材料	PVC
颜色	黑色
芯数	3
线芯横截面积	0,34 mm2
长度	2 m
长度	59 mm
直径	30 mm
供货范围	配备 2 个螺母
