倍加福

NXN8-12GM50-E2-V1

NXN8-12GM50-E2-V1 电感式传感器

电感式传感器

TECHNICAL DATA

规格参数

通用规格

开关功能	常开 (NO)
输出类型	PNP
额定工作距离	8 mm
安装	非齐平
输出极性	DC
确保操作距离	0 ... 6,48 mm
驱动器件	软钢，如 1.0037、SR235JR（之前为 St37-2） 24 mm x 24 mm x 1 mm
衰减系数 rAl	0,4
衰减系数 rCu	0,35
衰减系数 r304	0,79
衰减系数 rBrass	0,49
输出类型	3 线
工作电压	10 ... 30 V
开关频率	0 ... 450 Hz
迟滞	类型 5 %
反极性保护	反极性保护
短路保护	脉冲式
电压降	≤ 1 V
工作电流	0 ... 100 mA
断态电流	最大 20 µA
空载电流	≤ 10 mA
可用前的时间延迟	≤ 10 ms
开关状态指示灯	黄色多孔 LED
符合标准	符合标准
标准EN IEC 60947-5-2	标准EN IEC 60947-5-2
标准	EN IEC 60947-5-2
UL 认证	通过 cULus 认证负载类型：一般用途电路：2 类电源外壳类型等级：类型 1 电源/开关电压： 30 V DC 输出开关电流: 100 mA
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 70 °C (-13 ... 158 °F)
连接类型	连接器插头
外壳材料	黄铜，白青铜带涂层
感应面	PBT ，绿色
防护等级	IP67
连接器	连接器
螺纹M12 x 1针脚数3	螺纹M12 x 1针脚数3
质量	28 g

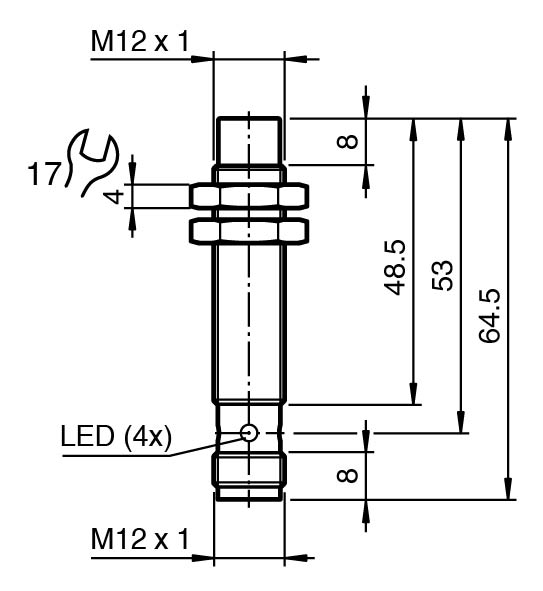

尺寸	尺寸
长度64,5 mm直径12 mm	长度64,5 mm直径12 mm
安装	有螺母，M12
拧紧扭矩	≤ 10 Nm
螺纹	M12 x 1
针脚数	3
长度	64,5 mm
直径	12 mm
供货范围	配备 2 个螺母
