OBD1000-R101-2EP-IO-0,3M-V1

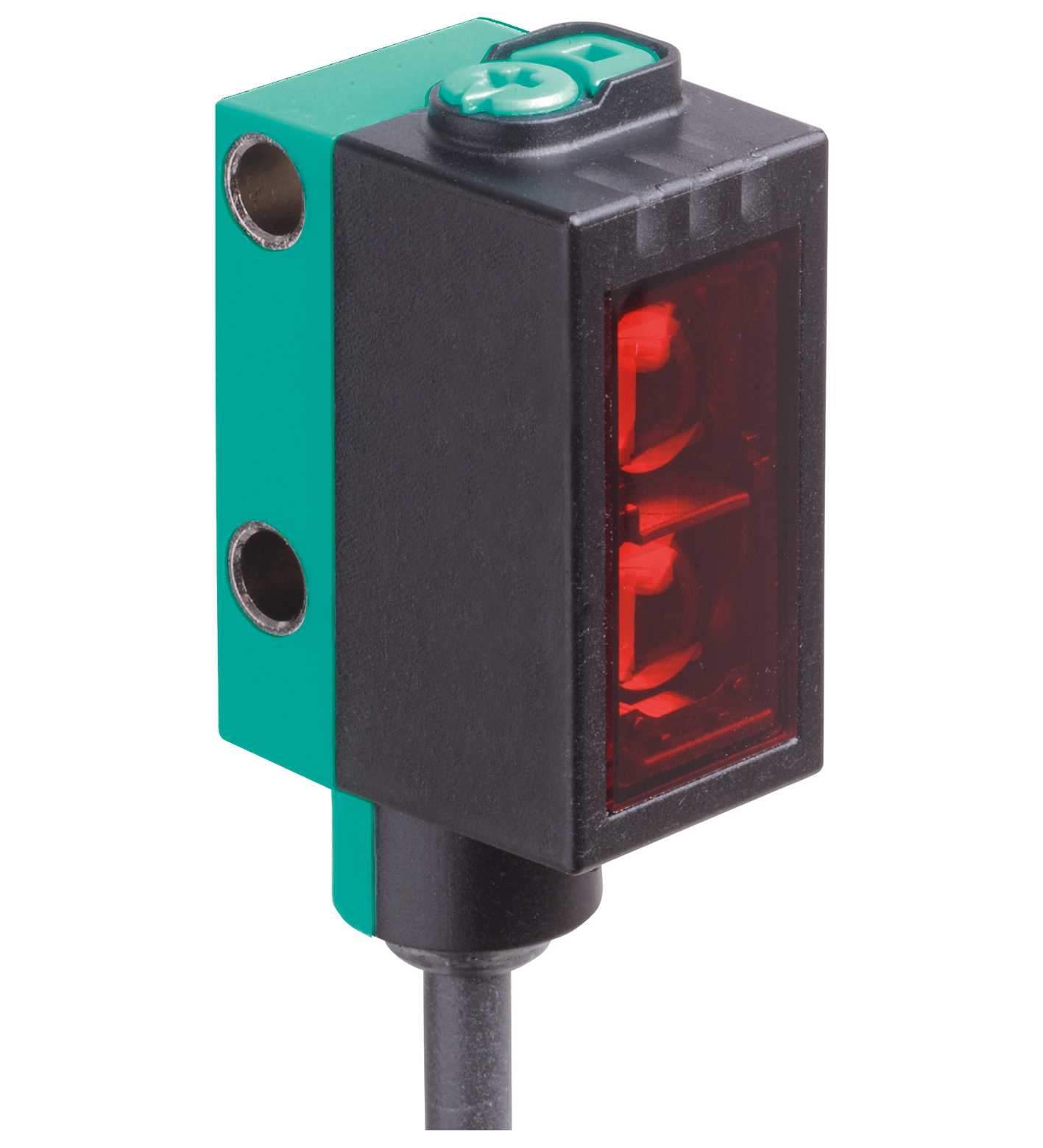

OBD1000-R101-2EP-IO-0,3M-V1 漫反射型光电传感器

订货号: 267075-100044
产品分类: 漫反射型光电式传感器

漫反射型光电传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	2 ... 1000 mm
最小检测范围	20 ... 50 mm
调整范围	50 ... 1000 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光
LED 危险等级标记	免除组
光点直径	大约 65 mm 相距 1000 mm
发散角	3,7 °
环境光限制	EN 60947-5-2
MTTFd	724 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯	黄色 LED：常亮 - 检测到物体长灭 - 未检测到物体
控制元件	亮时接通/暗时接通转换开关
控制元件	感应范围调节器
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 25 mA 在 24 V 供电下
防护等级	III
接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备 ID	0x110101 (1114369)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
过程数据位宽	过程数据输入 1 位过程数据输出 2 位
SIO 模式支持	是
兼容主端口类型	A

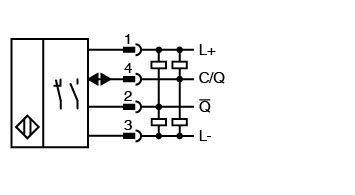

开关类型	该传感器的开关类型是可更改的。默认设置为： C/Q - 针脚 4：NPN 常开/亮通，PNP 常闭/暗通，IO-Link /Q - 针脚 2：NPN 常闭/暗通，PNP 常开/亮通
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
开关频率	1000 Hz
响应时间	0,5 ms
通信接口	IEC 61131-9
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
环境温度	-40 ... 60 °C (-40 ... 140 °F) ，固定缆线 -25 ... 60 °C (-13 ... 140 °F) ，可移动缆线不适用于输送链
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67 / IP69 / IP69K
连接	300 mm 固定缆线，带 4 针 M12 x 1 连接器
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 10 g

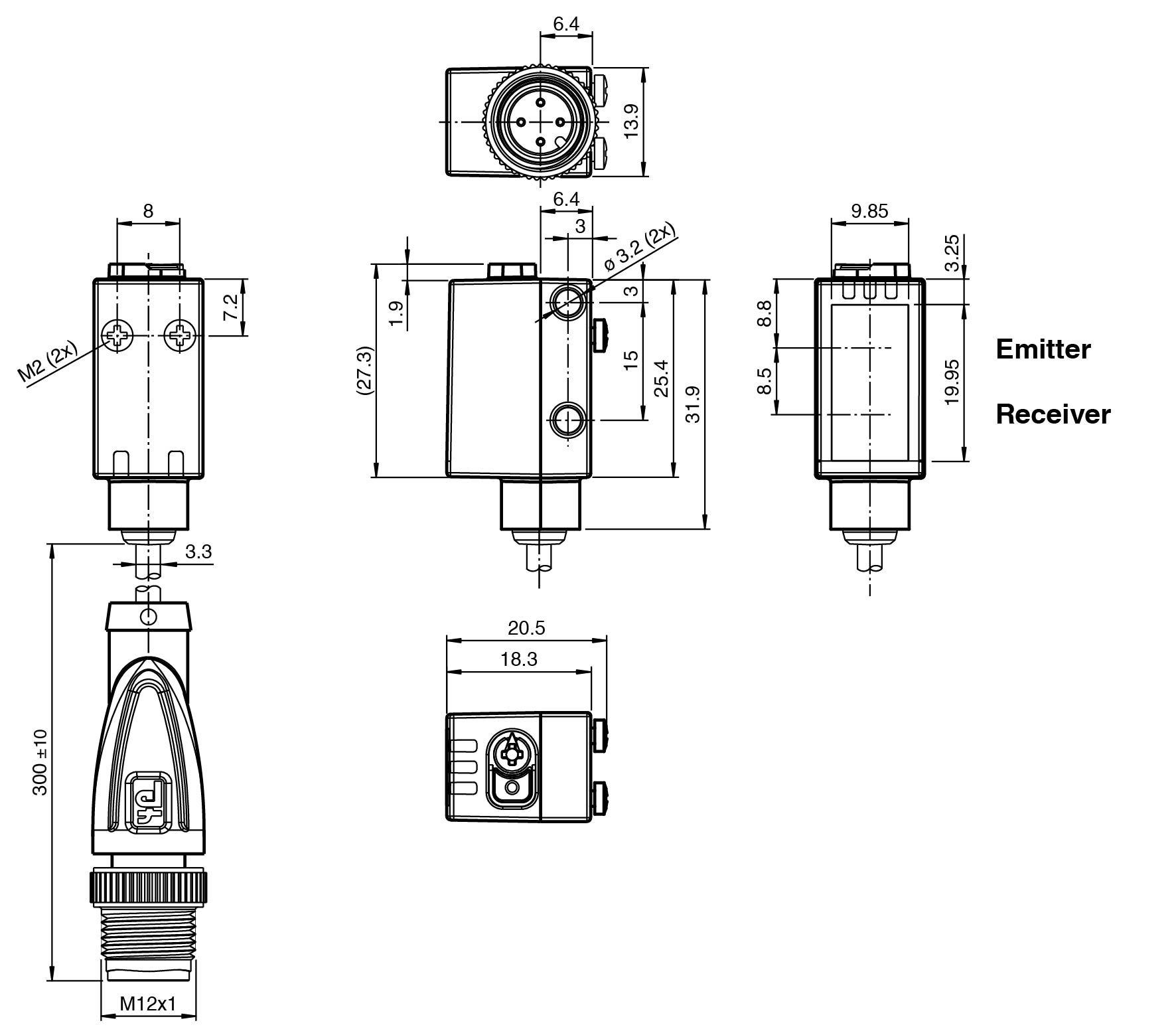

尺寸	尺寸
高度33,8 mm宽度13,9 mm深度18,3 mm	高度33,8 mm宽度13,9 mm深度18,3 mm
电缆长度	0,3 m
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	33,8 mm
宽度	13,9 mm
深度	18,3 mm
