倍加福

OBD200-18GM60-E5-V1-IR-1C

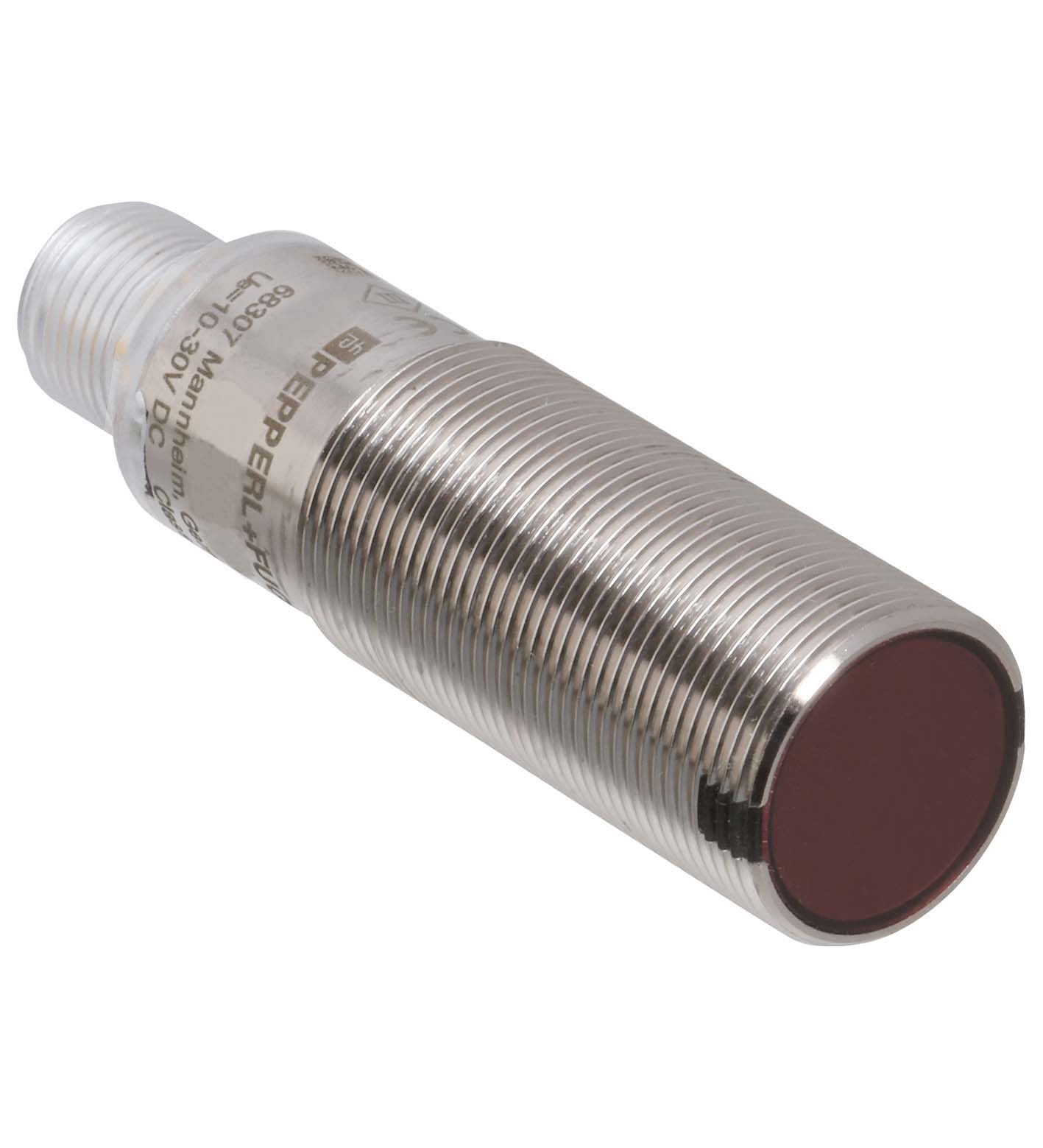

OBD200-18GM60-E5-V1-IR-1C 漫反射型光电传感器

订货号: 70113328-100152
产品分类: 漫反射型光电式传感器

漫反射型光电传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	0 ... 200 mm
最小检测范围	0 ... 30 mm
最大检测范围	0 ... 200 mm
调整范围	30 ... 200 mm
参考目标	标准白 200 mm X 200 mm
光源	红外发光二极管
光源类型	红外
光点直径	大约 22 mm 当 200 mm
发散角	大约 2,6 °
光学端面	向前直射
环境光限制	EN 60947-5-2 10000 Lux
迟滞	< 15 %
MTTFd	854 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：亮起 - 通电闪烁 (4 Hz) - 短路
功能指示灯	黄色 LED：常亮 - 输出激活永久关闭 - 输出禁用
控制元件	灵敏度调节
控制元件	亮通/暗通，可电动切换
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 25 mA
防护等级	III

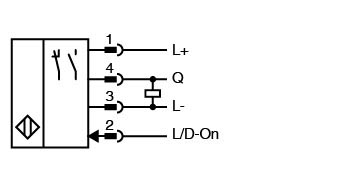

开关类型	该传感器的开关类型是可更改的。默认设置为： Q - 针脚 4：PNP 输出 / 亮通亮通/暗通 - 针脚 2：低电平有效输入
信号输出	1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
电压降	≤ 2 V DC
开关频率	500 Hz
响应时间	≤ 1 ms
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67
连接	4 针 M12 x 1 连接器
材料	材料
外壳黄铜，镀镍光学端面PMMA连接器塑料	外壳黄铜，镀镍光学端面PMMA连接器塑料
质量	大约 23 g

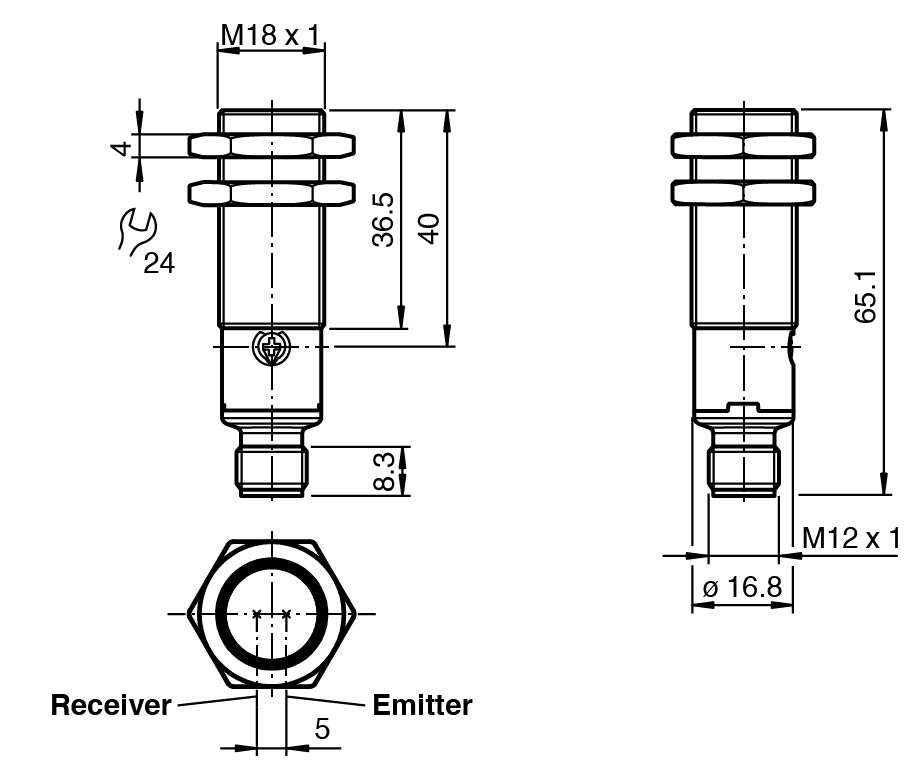

尺寸	尺寸
长度65,1 mm直径18 mm螺纹尺寸M18	长度65,1 mm直径18 mm螺纹尺寸M18
外壳	黄铜，镀镍
光学端面	PMMA
连接器	塑料
长度	65,1 mm
直径	18 mm
螺纹尺寸	M18
