TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 0 ... 300 mm |
|---|---|
| 调整范围 | 20 ... 300 mm |
| 参考目标 | 标准白 100 mm x 100 mm |
| 光源 | LED |
| 光源类型 | 红色 ， 640 nm |
| 角度偏差 | +/- 2 ° |
| 光点直径 | 大约 20 mm 相距 300 mm |
| 发散角 | 大约 4 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | EN 60947-5-2 10000 Lux |
| MTTFd | 800 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：通电 |
| 功能指示灯 | 黄色 LED 亮起： 检测到物体时亮起 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 纹波 | 10 % |
| 空载电流 | ≤ 15 mA |
| 开关类型 | 亮时接通 |
| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 电压降 | ≤ 2 V |
| 开关频率 | ≤ 1000 Hz |
| 响应时间 | 0,5 ms |
| 产品标准 | EN 60947-5-2 |
| 符合标准 | 符合标准 |
| 标准UL 508 | 标准UL 508 |
| 标准 | UL 508 |
| UL 认证 | cULus 认证，2 类电源，1 类外壳 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 认证 | CE，cULus 认证 57M3（仅与 UL 2 类电源结合使用；1 类外壳） |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 固定电缆，带 3 针 Würth 连接器 |
| 材料 | 材料 |
| 外壳黄铜，镀镍光学端面PMMA | 外壳黄铜，镀镍光学端面PMMA |
| 电缆 | 电缆 |
| 长度L130 mm | 长度L130 mm |
| 质量 | 大约 45 g |

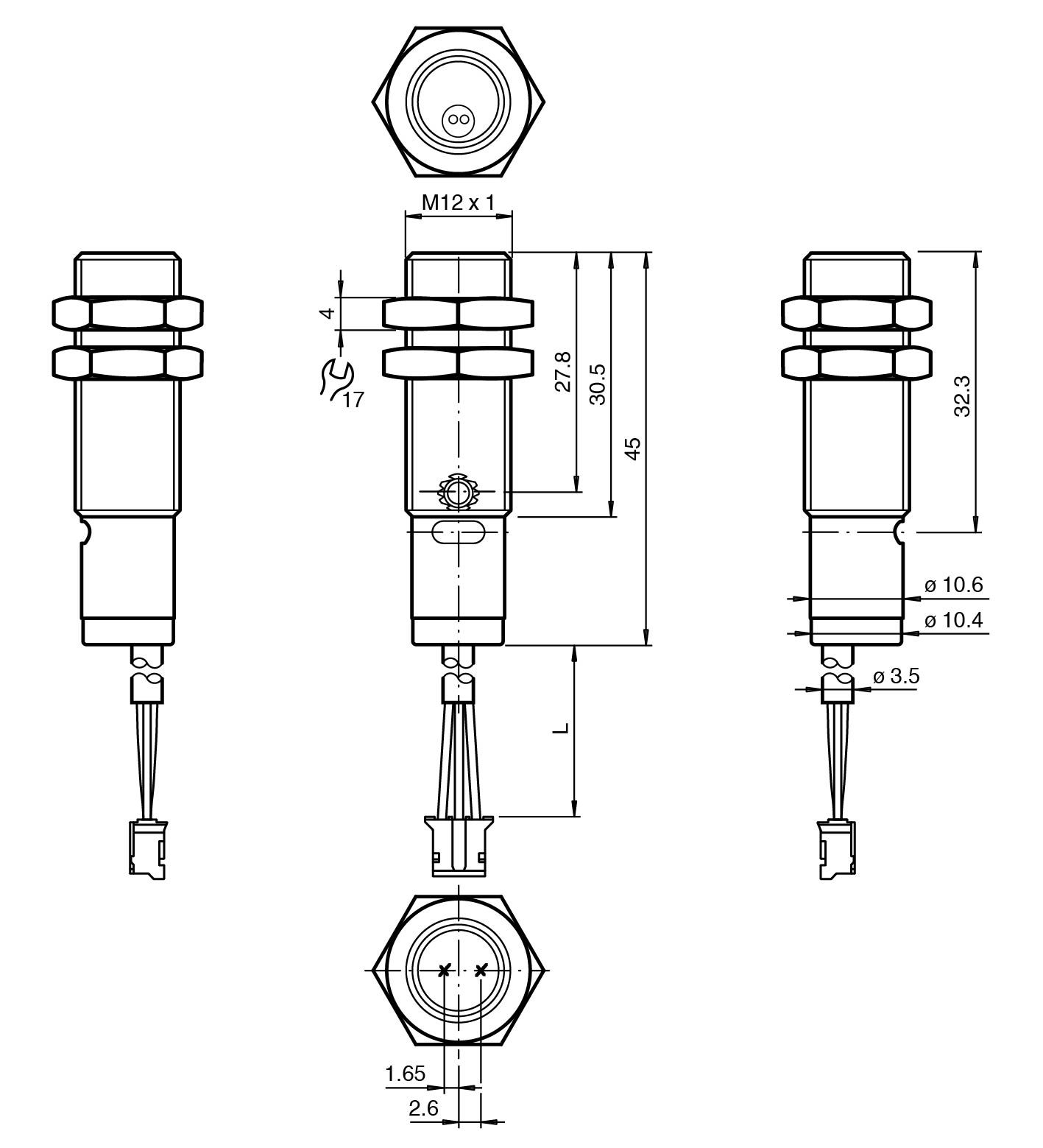

| 尺寸 | 尺寸 |
| 长度45 mm直径12 mm | 长度45 mm直径12 mm |
| 外壳 | 黄铜，镀镍 |
| 光学端面 | PMMA |
| 长度 | 130 mm |
| 长度 | 45 mm |
| 直径 | 12 mm |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
