倍加福

OBD300-12GM40-E4-V1

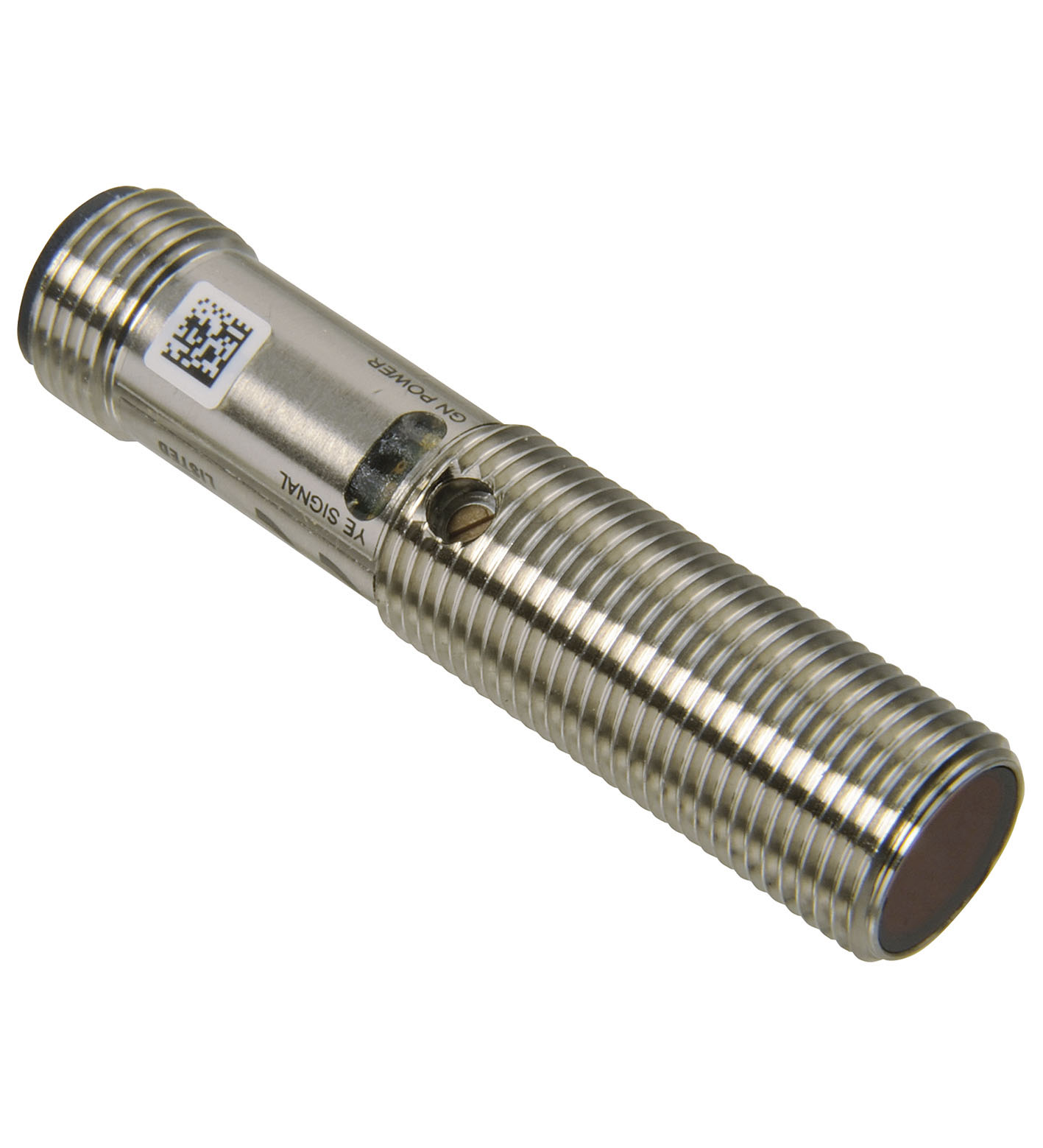

OBD300-12GM40-E4-V1 漫反射型光电传感器

订货号: 257828
产品分类: 漫反射型光电式传感器

漫反射型光电传感器，M12 螺纹外壳设计，金属外壳，前光学端面，300 mm 检测范围，红光，亮通/暗通，1 路 NPN 输出，M12 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	0 ... 300 mm
调整范围	20 ... 300 mm
参考目标	标准白 100 mm x 100 mm
光源	LED
光源类型	红色， 640 nm
角度偏差	+/- 2 °
光点直径	大约 20 mm 相距 300 mm
发散角	大约 4 °
光学端面	向前直射
环境光限制	EN 60947-5-2 10000 Lux
MTTFd	800 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：通电
功能指示灯	黄色 LED 亮起：检测到物体时亮起
控制元件	感应范围调节器
工作电压	10 ... 30 V DC ， 2 级
纹波	10 %
空载电流	≤ 15 mA
控制输入	亮通 +UB暗通：0 V
开关类型	亮通/暗通，可电动切换

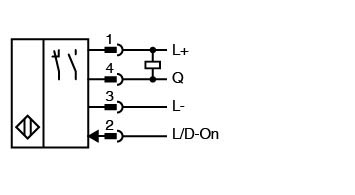

信号输出	1 路 NPN 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
电压降	≤ 2 V
开关频率	≤ 1000 Hz
响应时间	0,5 ms
产品标准	EN 60947-5-2
符合标准	符合标准
标准UL 508	标准UL 508
标准	UL 508
UL 认证	cULus 认证，2 类电源，1 类外壳
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
认证	CE，cULus 认证 57M3（仅与 UL 2 类电源结合使用；1 类外壳）
环境温度	-30 ... 60 °C (-22 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67
连接	4 针 M12 x 1 连接器
材料	材料
外壳黄铜，镀镍光学端面PMMA	外壳黄铜，镀镍光学端面PMMA
质量	大约 15 g

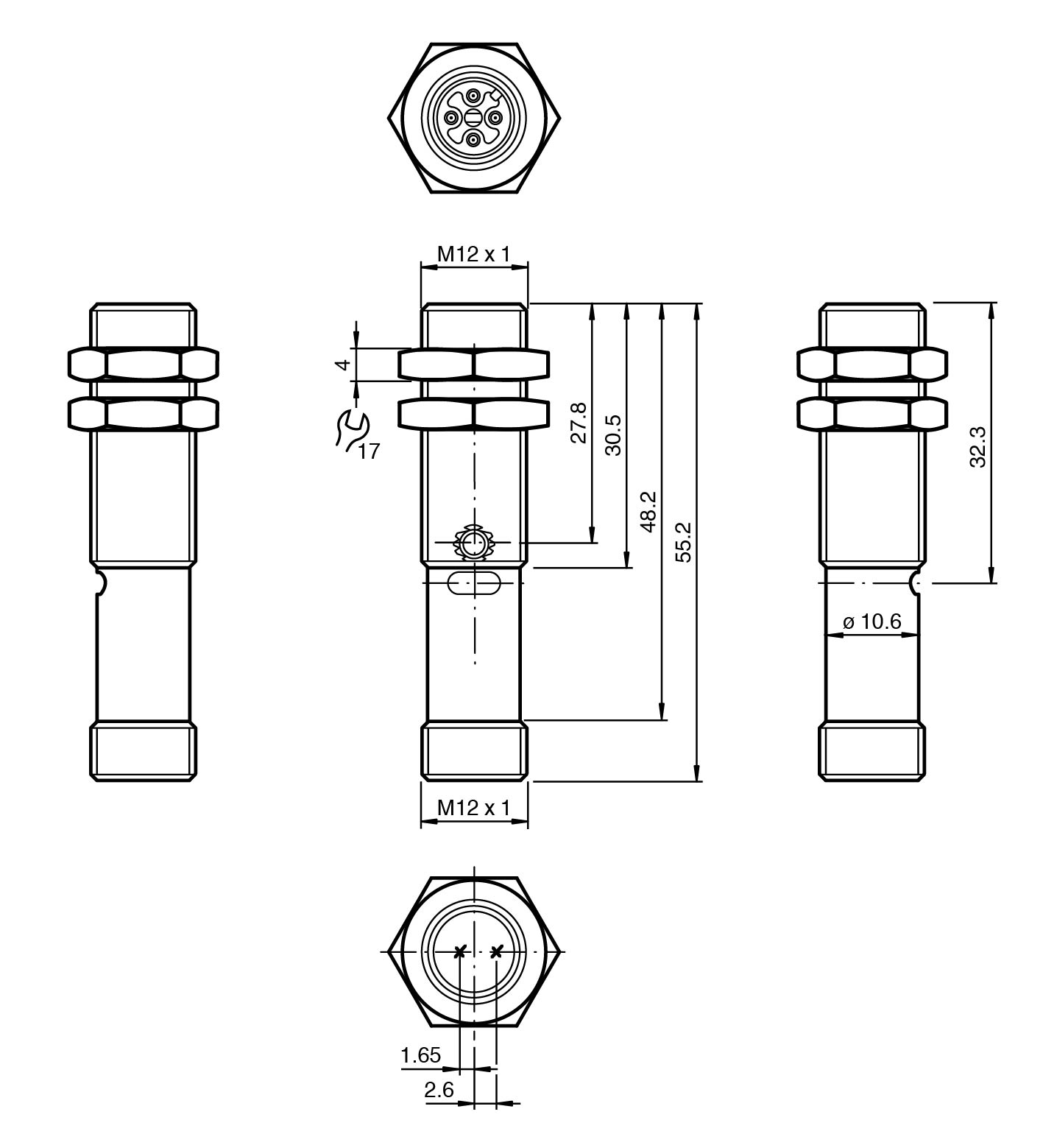

尺寸	尺寸
长度55 mm直径12 mm	长度55 mm直径12 mm
外壳	黄铜，镀镍
光学端面	PMMA
长度	55 mm
直径	12 mm
