产品数据表
Datasheet
可下载打开资料
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 0 ... 600 mm |
|---|---|
| 最小检测范围 | 0 ... 30 mm |
| 最大检测范围 | 0 ... 600 mm |
| 调整范围 | 30 ... 600 mm |
| 参考目标 | 标准白 200 mm X 200 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| 光点直径 | 大约 40 mm 当 600 mm |
| 发散角 | 大约 2,6 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | EN 60947-5-2 20000 Lux |
| 迟滞 | < 15 % |
| MTTFd | 1158 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：亮起 - 通电闪烁 (4 Hz) - 短路 |
| 功能指示灯 | 黄色 LED：常亮 - 检测到物体长灭 - 未检测到物体 |
| 控制元件 | 灵敏度调节 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | < 25 mA |
| 防护等级 | III |

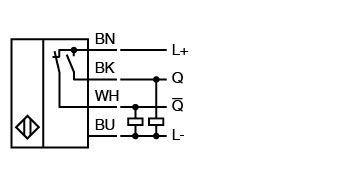

| 开关类型 | Q - 针脚 4：PNP 常开/亮通 /Q - 针脚 2：PNP 常闭/暗通 |
| 信号输出 | 2 路 PNP 互补输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | ≤ 1 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m 固定电缆 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PMMA电缆PVC | 外壳PC（聚碳酸酯）光学端面PMMA电缆PVC |
| 质量 | 大约 54 g |

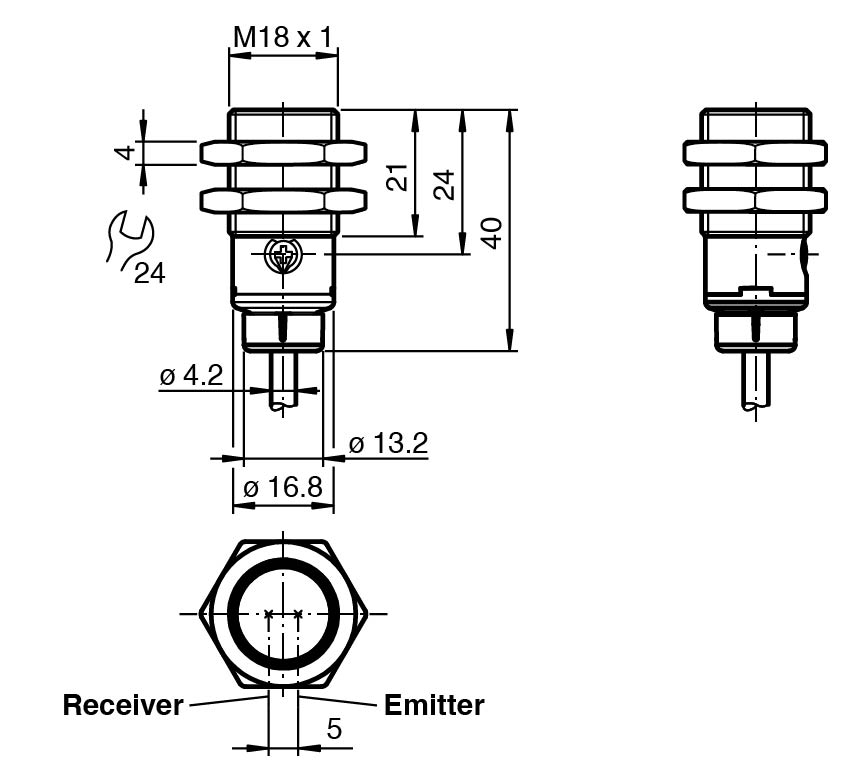

| 尺寸 | 尺寸 |
| 长度40 mm直径18 mm螺纹尺寸M18 | 长度40 mm直径18 mm螺纹尺寸M18 |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PMMA |
| 电缆 | PVC |
| 长度 | 40 mm |
| 直径 | 18 mm |
| 螺纹尺寸 | M18 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
