倍加福

OBD8000-R300-2P1-V1-L

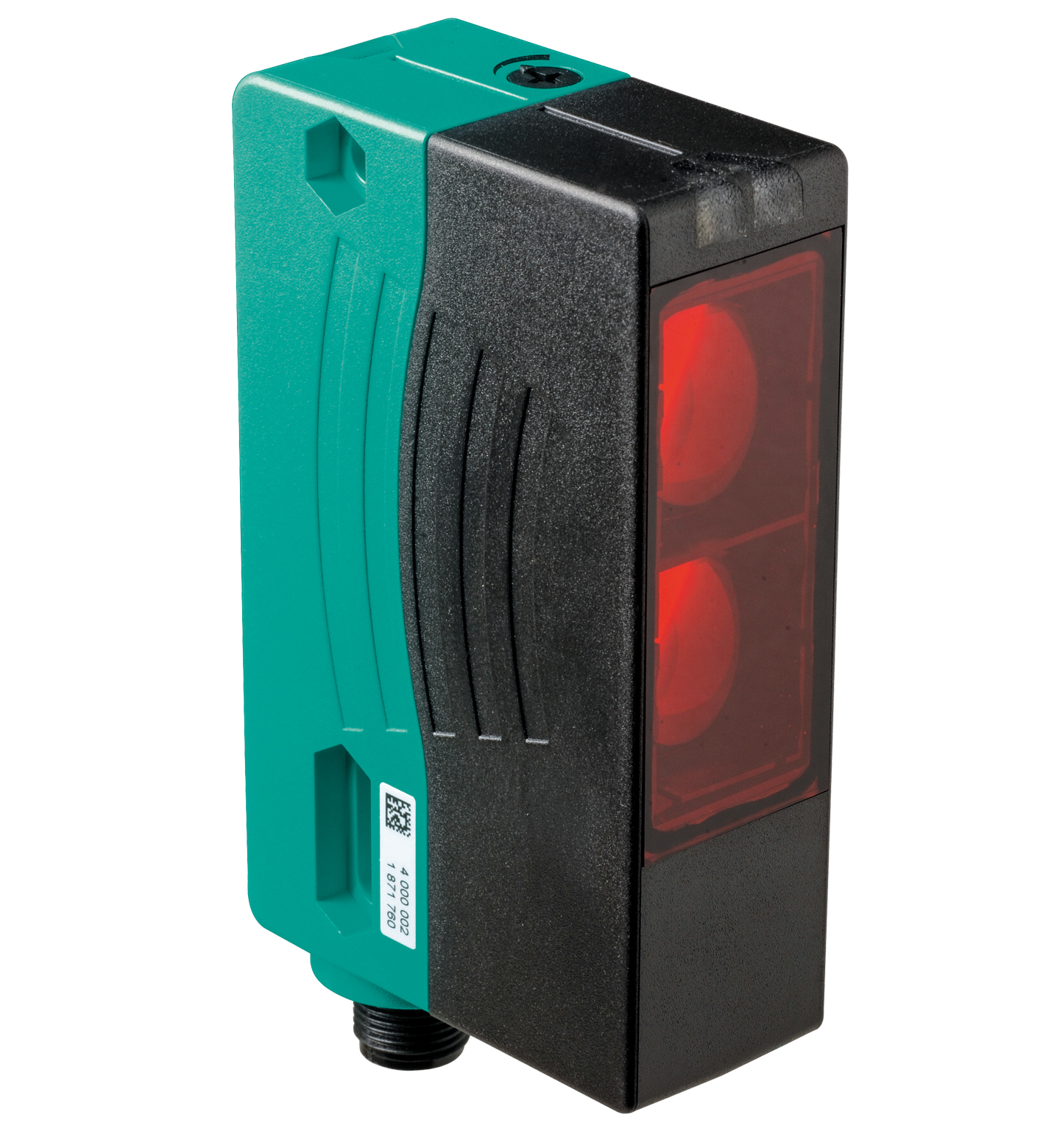

OBD8000-R300-2P1-V1-L 漫反射型光电传感器

订货号: 292666
产品分类: 漫反射型光电式传感器

漫反射型光电传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	0,03 ... 8 m
调整范围	0,05 ... 8 m
参考目标	柯达白 (90%)
光源类型	调制可见红光
激光额定值	激光额定值
注意激光，切勿直接使用光学仪器查看激光等级1M波长660 nm光束发散< 25 mrad脉冲长度4 ns重复率250 kHz最大脉冲能量< 2,4 nJ	注意激光，切勿直接使用光学仪器查看激光等级1M波长660 nm光束发散< 25 mrad脉冲长度4 ns重复率250 kHz最大脉冲能量< 2,4 nJ
黑/白差 (6 %/90 %)	< 0,5 %
角度偏差	最大 ± 2°
测量方法	脉冲测距技术 (PRT)
光点直径	垂直 60 mm ，水平 30 mm 相距 2 m
环境光限制	50000 Lux
注意	激光，切勿直接使用光学仪器查看
激光等级	1M
波长	660 nm
光束发散	< 25 mrad
脉冲长度	4 ns
重复率	250 kHz
最大脉冲能量	< 2,4 nJ
MTTFd	100 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED
功能指示灯	2 个黄色 LED，用于指示开关状态
控制元件	感应范围调节器
工作电压	10 ... 30 V DC
纹波	10 % 在电源容限内
空载电流	≤ 80 mA / 24 V DC
可用前的时间延迟	< 0,7 s ，温度 < -30°C 时，通电 5 分钟后达到规格值

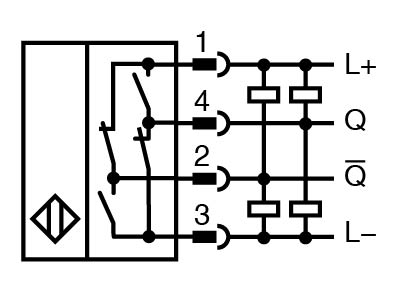

开关类型	Q - 针脚 4：NPN 常闭/暗通，PNP 常开/亮通 /Q - Pin2：NPN 常开/亮时接通，PNP 常闭/暗时接通
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护
开关电压	最大 30 V DC
开关电流	最大 100 mA
开关频率	50 Hz
响应时间	5 ms
产品标准	EN 60947-5-2
激光安全	EN 60825-1:2014
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
FDA 认证	IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。
环境温度	-40 ... 55 °C (-40 ... 131 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67
连接	4 针 M12 x 1 连接器
材料	材料
外壳塑料 ABS光学端面PMMA	外壳塑料 ABS光学端面PMMA
质量	90 g

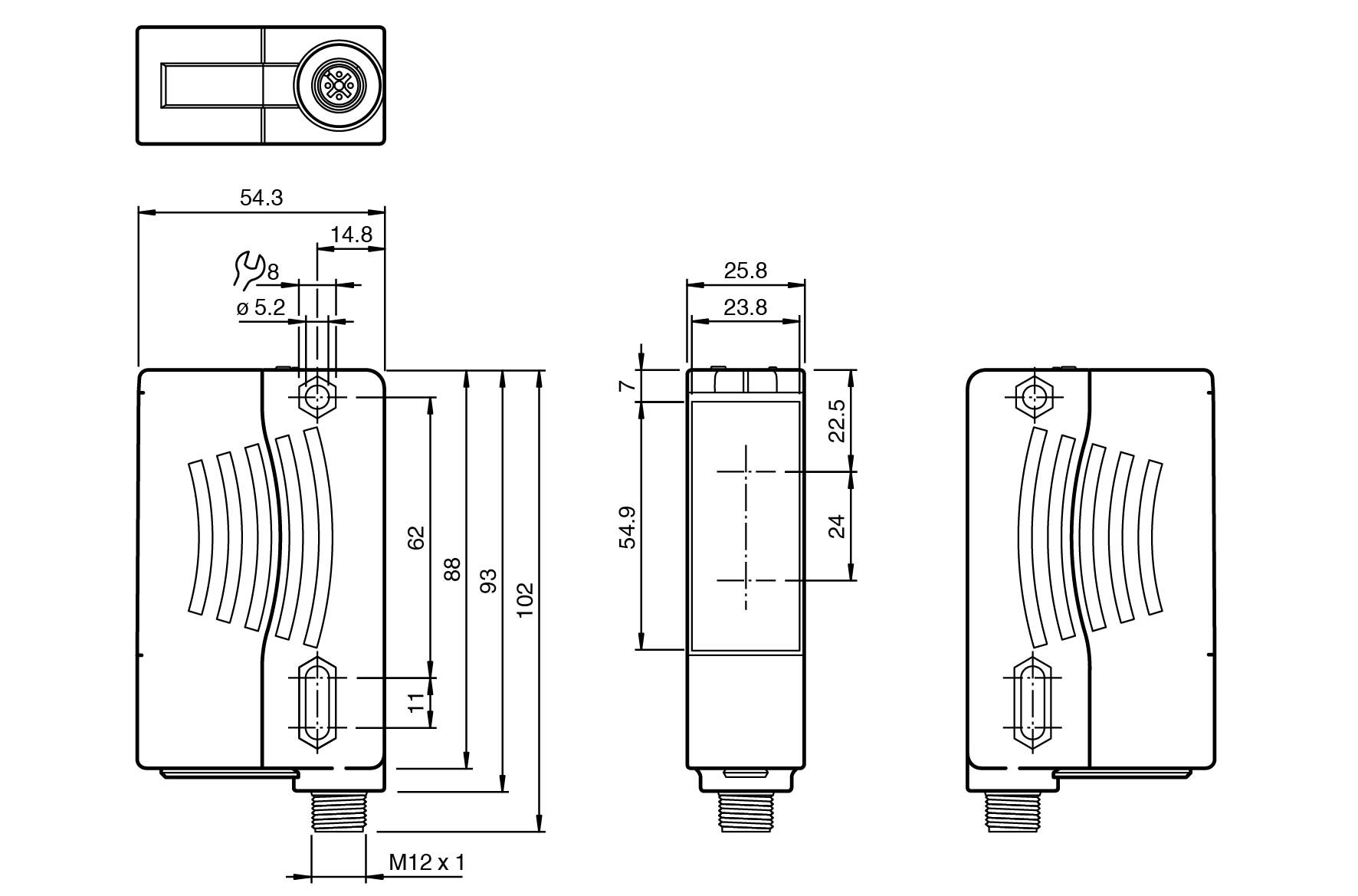

尺寸	尺寸
高度88 mm宽度25,8 mm深度54,3 mm	高度88 mm宽度25,8 mm深度54,3 mm
外壳	塑料 ABS
光学端面	PMMA
高度	88 mm
宽度	25,8 mm
深度	54,3 mm
