OBE1000-R3-SE1-0,2M-V31-P-L

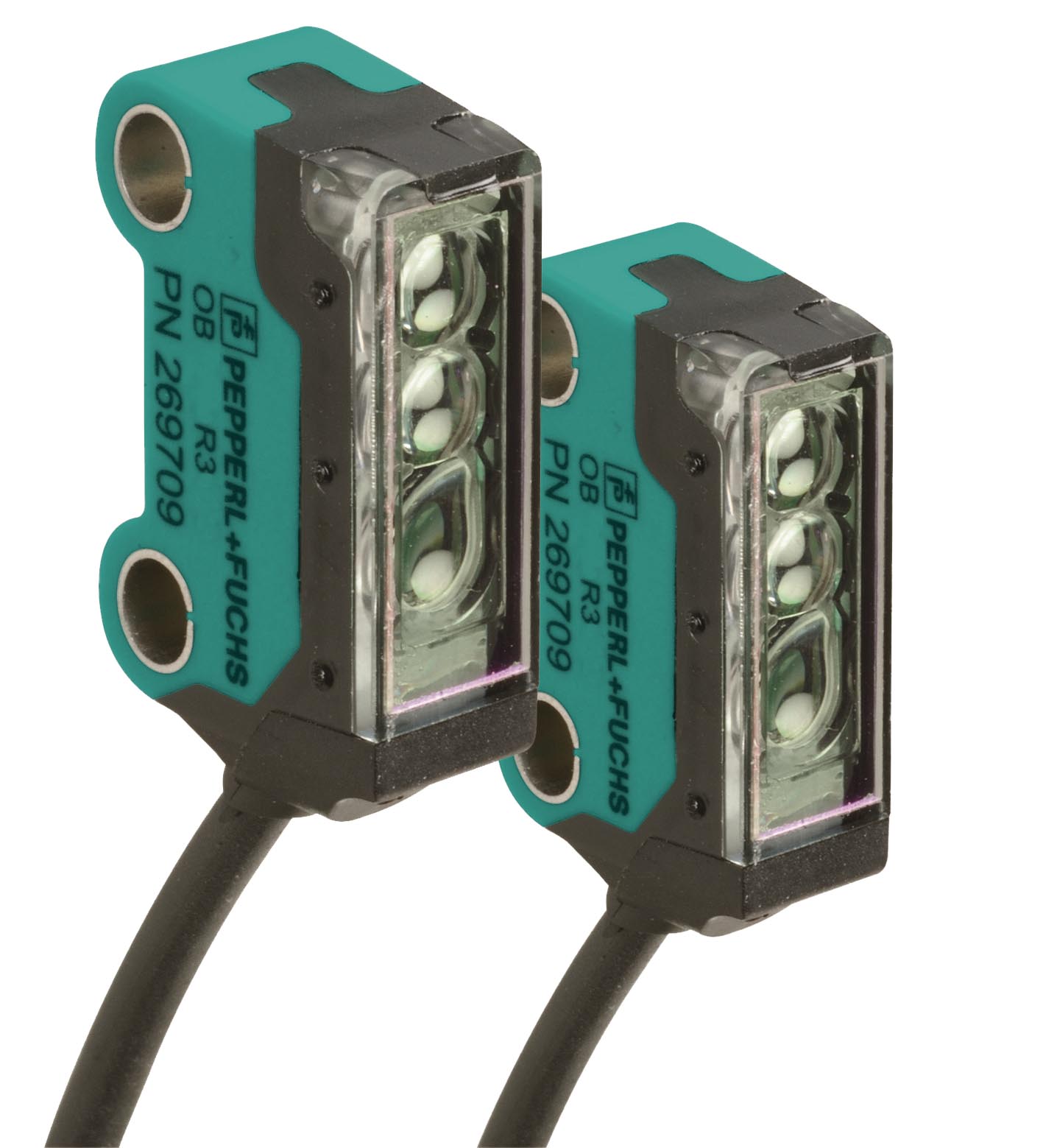

OBE1000-R3-SE1-0,2M-V31-P-L 对射型光电传感器（成对）

订货号: 70152763
产品分类: 对射型光电传感器

激光对射型光电传感器，超小型设计，M3 安装，1000 mm 检测范围，亮通，NPN 输出，带 4 针 M8 插头的 200 mm 固定缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

系统组件

发射器	OBE10M-R3-S-0.2M-V31-P-L
接收器	OBE1000-R3-E1-0.2M-V31-P-L
有效检测距离	0 ... 1 m
检测范围极限值	1,5 m
光源	激光二极管
光源类型	调制可见红光， 680 nm
激光额定值	激光额定值
注意激光，切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad脉冲长度大约 2 µs重复率大约 16,6 kHz最大脉冲能量9,5 nJ	注意激光，切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad脉冲长度大约 2 µs重复率大约 16,6 kHz最大脉冲能量9,5 nJ
光点直径	大约 3 mm 相距 1000 mm
发散角	大约 0,5 °
光学端面	向前直射
环境光限制	EN 60947-5-2 : 30000 Lux
注意	激光，切勿直视激光束
激光等级	1
波长	680 nm
光束发散	> 5 mrad
脉冲长度	大约 2 µs
重复率	大约 16,6 kHz
最大脉冲能量	9,5 nJ
MTTFd	806 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED，常亮通电，短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯	接收器：黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭
工作电压	12 ... 24 V
空载电流	发射器：≤ 10 mA 接收器：≤ 8 mA
防护等级	III

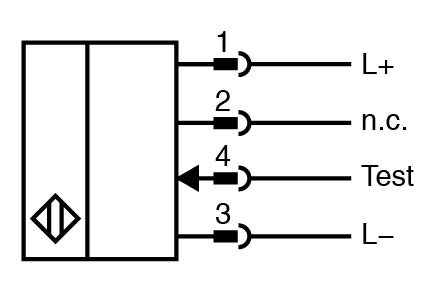

测试输入	测试 0 V 时的开关功能
开关阈值	示教输入
开关类型	常闭触点 / 亮时接通

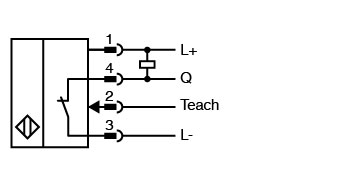

信号输出	1 路 NPN 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 50 mA ，阻抗负载
电压降	≤ 1,5 V DC
开关频率	大约 2 kHz
响应时间	250 µs
产品标准	EN 60947-5-2
激光安全	IEC 60825-1:2014
UL 认证	E87056 ， cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
FDA 认证	IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。
环境温度	-20 ... 60 °C (-4 ... 140 °F)
存储温度	-30 ... 70 °C (-22 ... 158 °F)
防护等级	IP67
连接	200 mm 固定缆线，带 4 针 M8x1 连接器
材料	材料
外壳PC/ABS 和 TPU光学端面PC电缆PUR	外壳PC/ABS 和 TPU光学端面PC电缆PUR
质量	大约 10 g 每个传感器

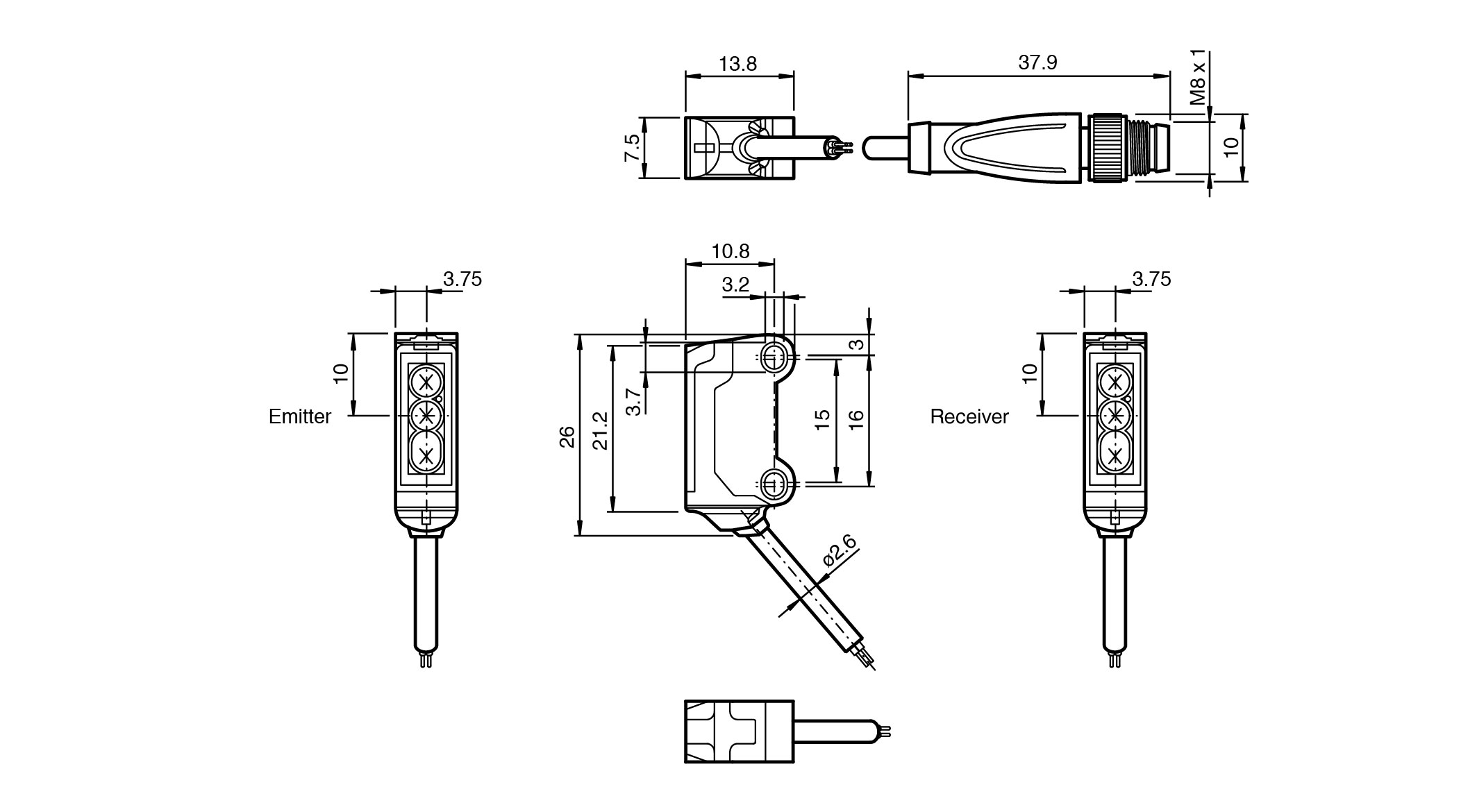

尺寸	尺寸
高度26 mm宽度7,5 mm深度13,8 mm	高度26 mm宽度7,5 mm深度13,8 mm
电缆长度	200 mm
外壳	PC/ABS 和 TPU
光学端面	PC
电缆	PUR
高度	26 mm
宽度	7,5 mm
深度	13,8 mm
