产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

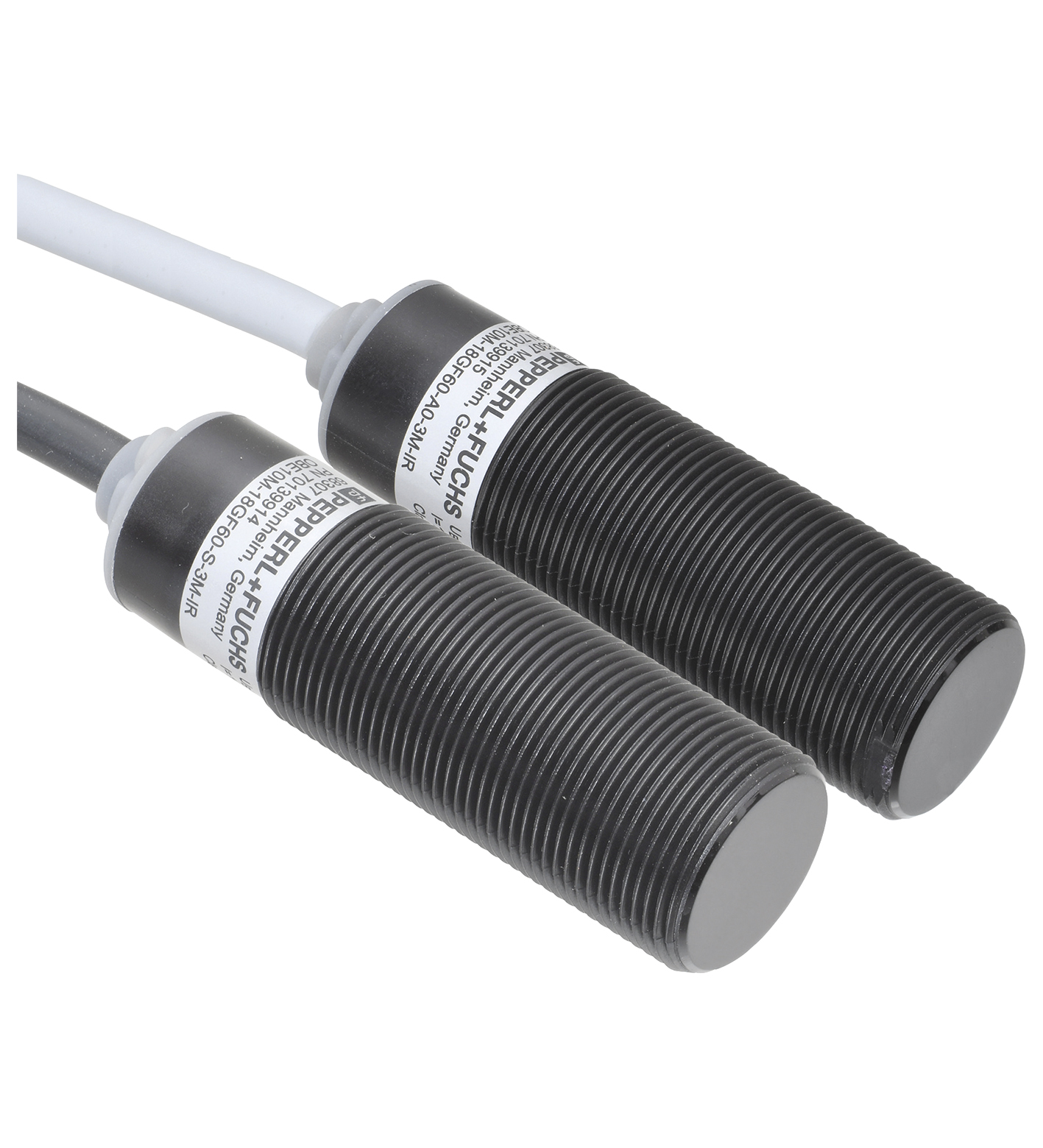

系统组件
| 发射器 | OBE10M-18GF60-S-5M-IR |
|---|---|
| 接收器 | OBE10M-18GF60-2PP-5M-IR |
| 有效检测距离 | 0 ... 10 m |
| 检测范围极限值 | 12 m |
| 光源 | 红外发光二极管 |
| 光源类型 | 调制红外光 ， 850 nm |
| 光点直径 | 大约 1500 mm 相距 10 m |
| 发散角 | 发射器： +/- 5 ° ; 接收器： +/- 10 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | 10000 Lux |
| 提供的附件 | 安装螺母 |
| MTTFd | 606 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 发射器： 绿色 LED：通电 |
| 功能指示灯 | 接收器： 黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭 |
| 工作电压 | 10 ... 30 V DC |
| 空载电流 | 发射器：≤ 17 mA 接收器：≤ 13 mA |
| 防护等级 | III 类 |

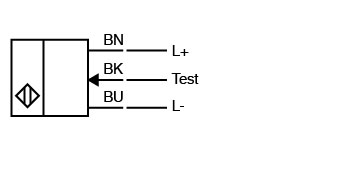

| 测试输入 | 在 0 V 时停用发射器 |
| 开关类型 | 暗时接通 和 亮时接通 |

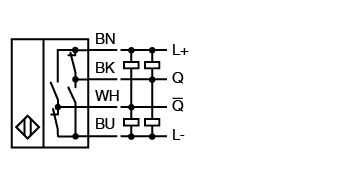

| 信号输出 | 2 路推挽式（4 合 1）输出，短路保护，反极性保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 80 Hz |
| 响应时间 | 6 ms |
| 产品标准 | EN 60947-5-2 |
| CE 符合性 | CE |
| UKCA 符合性 | UKCA |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 相对湿度 | 90 % ，无冷凝 |
| 防护等级 | IP67 / IP68 |
| 连接 | 固定缆线 接收器： 灰色 ; 发射器： 黑色 |
| 材料 | 材料 |
| 外壳PC ，黑色光学端面塑料板 | 外壳PC ，黑色光学端面塑料板 |
| 电缆 | 电缆 |
| 长度L5 m | 长度L5 m |
| 质量 | 大约 230 g 每个设备 |

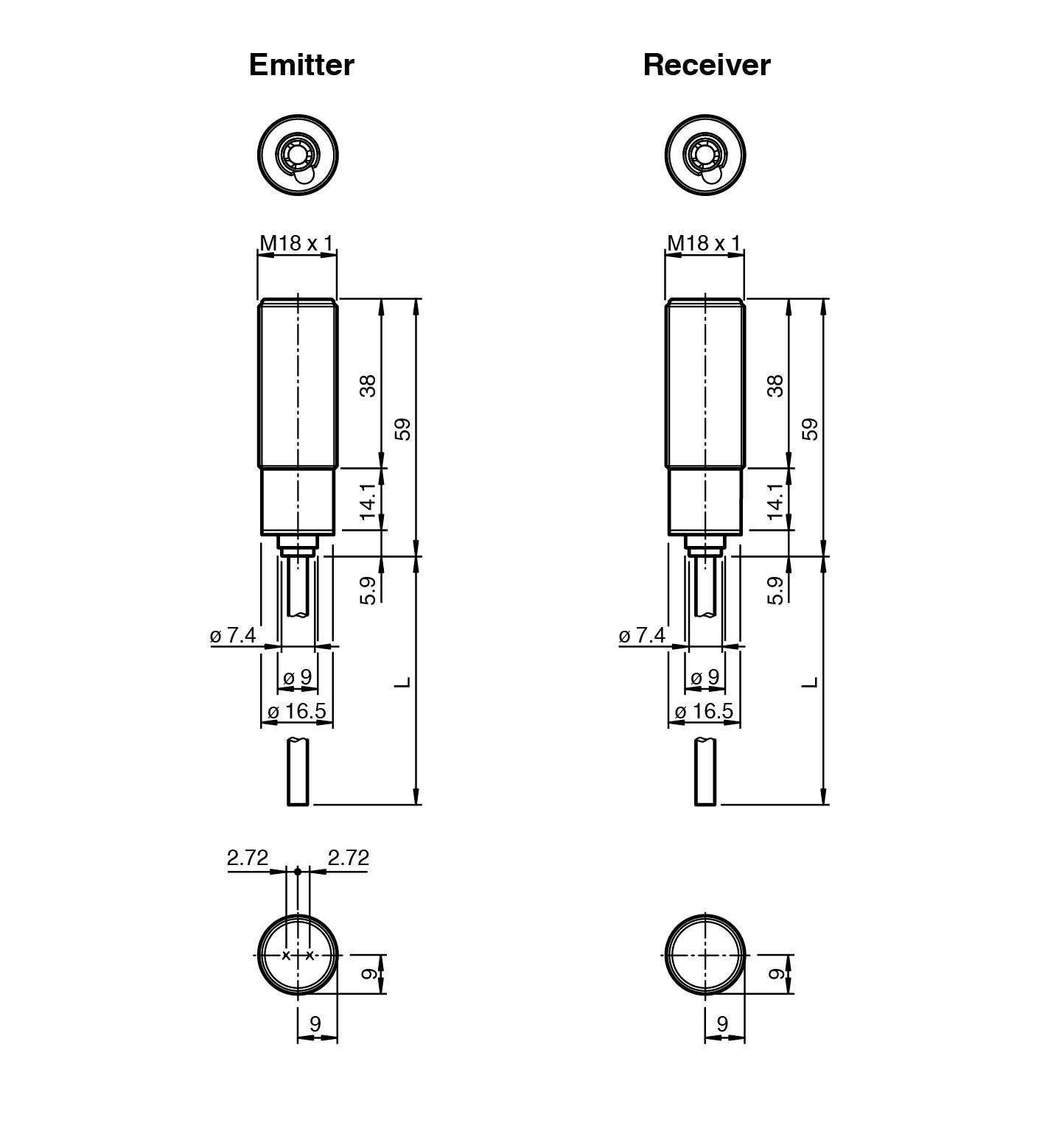

| 尺寸 | 尺寸 |
| 长度59 mm直径18 mm螺纹尺寸M18 | 长度59 mm直径18 mm螺纹尺寸M18 |
| 外壳 | PC ，黑色 |
| 光学端面 | 塑料板 |
| 长度 | 5 m |
| 长度 | 59 mm |
| 直径 | 18 mm |
| 螺纹尺寸 | M18 |
DOCUMENTS & DOWNLOADS
资料与附件
暂无 STP 图纸。
