TECHNICAL DATA
规格参数

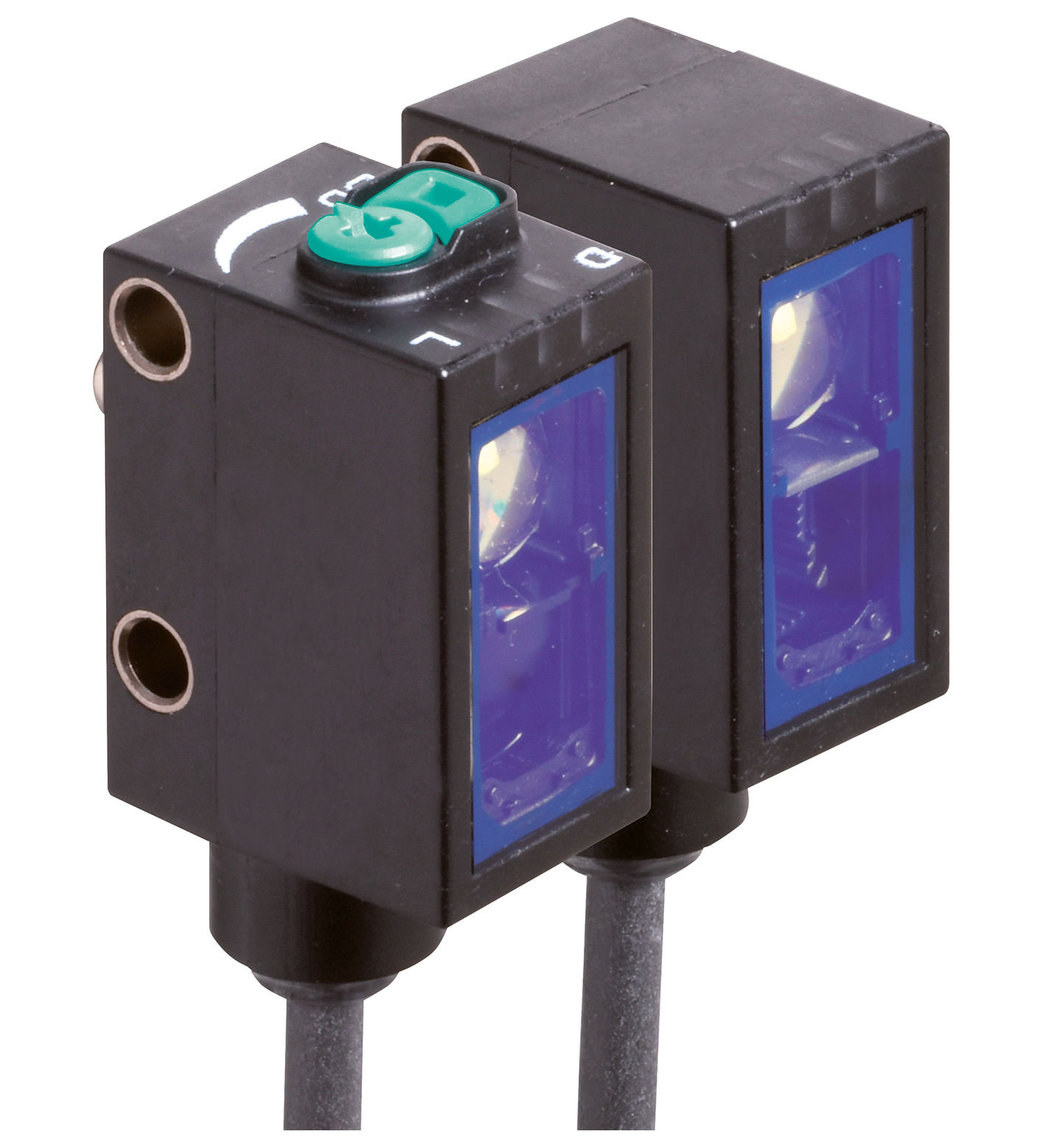

系统组件
| 发射器 | OBE12M-R102-S-IO |
|---|---|
| 接收器 | OBE12M-R102-2EP-IO |
| 有效检测距离 | 0 ... 12 m |
| 检测范围极限值 | 15 m |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| LED 危险等级标记 | 免除组 |
| 光点直径 | 大约 65 mm 相距 1 m |
| 发散角 | 3,7 ° |
| 环境光限制 | EN 60947-5-2 : 30000 Lux |
| MTTFd | 462 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式 |
| 功能指示灯 | 黄色 LED：常亮 - 光路畅通持续熄灭 - 检测到物体闪烁 (4 Hz) –运行储备不足 |
| 控制元件 | 接收器：亮通/暗通开关 |
| 控制元件 | 接收器：灵敏度调节 |
| 参数化指示器 | IO Link 通信：绿色 LED 短暂熄灭 (1 Hz) |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | 发射器：≤ 14 mA 接收器：≤ 13 mA 在 24 V 供电下 |
| 防护等级 | III |
| 接口类型 | IO-Link ( 通过 C/Q = 针脚 4 ) |
| IO-Link 修正 | 1.1 |
| 设备 ID | 发射器：0x110405 (1115141)接收器：0x110305 (1114885) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 2,3 ms |
| 过程数据位宽 | 发射器：过程数据输出：2 位接收器：过程数据输入：2 位过程数据输出：2 位 |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A |
| 测试输入 | 在 +UB 下发射器停用 |

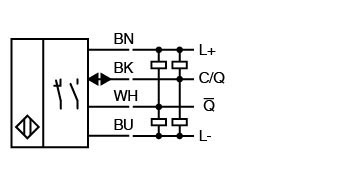

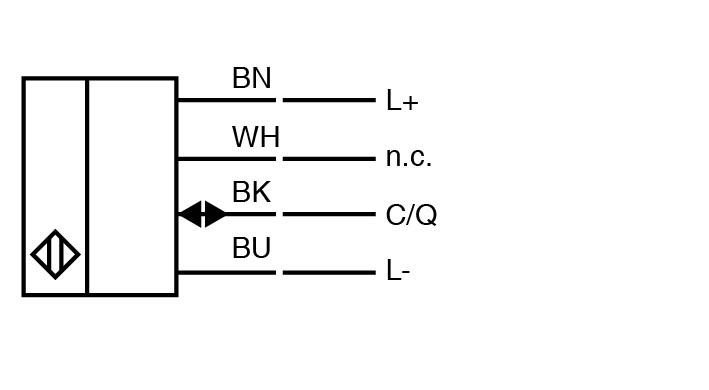

| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： C/Q - BK：NPN 常开/暗通，PNP 常闭/亮通，IO-Link /Q - 白：NPN 常闭/亮通，PNP 常开/暗通 |
| 信号输出 | 2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 使用类别 | DC-12 和 DC-13 |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 指令符合性 | 指令符合性 |
| EMC 指令 2004/108/ECEN 60947-5-2:2007+A1:2012 | EMC 指令 2004/108/ECEN 60947-5-2:2007+A1:2012 |
| 符合标准 | 符合标准 |
| 产品标准EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012标准UL 60947-5-2:2014 IEC 61131-9:2013 EN 62471:2008 EN 61131-9:2013 | 产品标准EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012标准UL 60947-5-2:2014 IEC 61131-9:2013 EN 62471:2008 EN 61131-9:2013 |
| EMC 指令 2004/108/EC | EN 60947-5-2:2007+A1:2012 |
| 产品标准 | EN 60947-5-2:2007+A1:2012 IEC 60947-5-2:2007 + A1:2012 |
| 标准 | UL 60947-5-2:2014 IEC 61131-9:2013 EN 62471:2008 EN 61131-9:2013 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) ，固定缆线 -25 ... 60 °C (-13 ... 140 °F) ，可移动缆线 不适用于输送链 |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 / IP69 / IP69K |
| 连接 | 2 m 固定缆线 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面浮法玻璃 | 外壳PC（聚碳酸酯）光学端面浮法玻璃 |
| 质量 | 发射器：大约 10 g 接收器：大约 10 g |

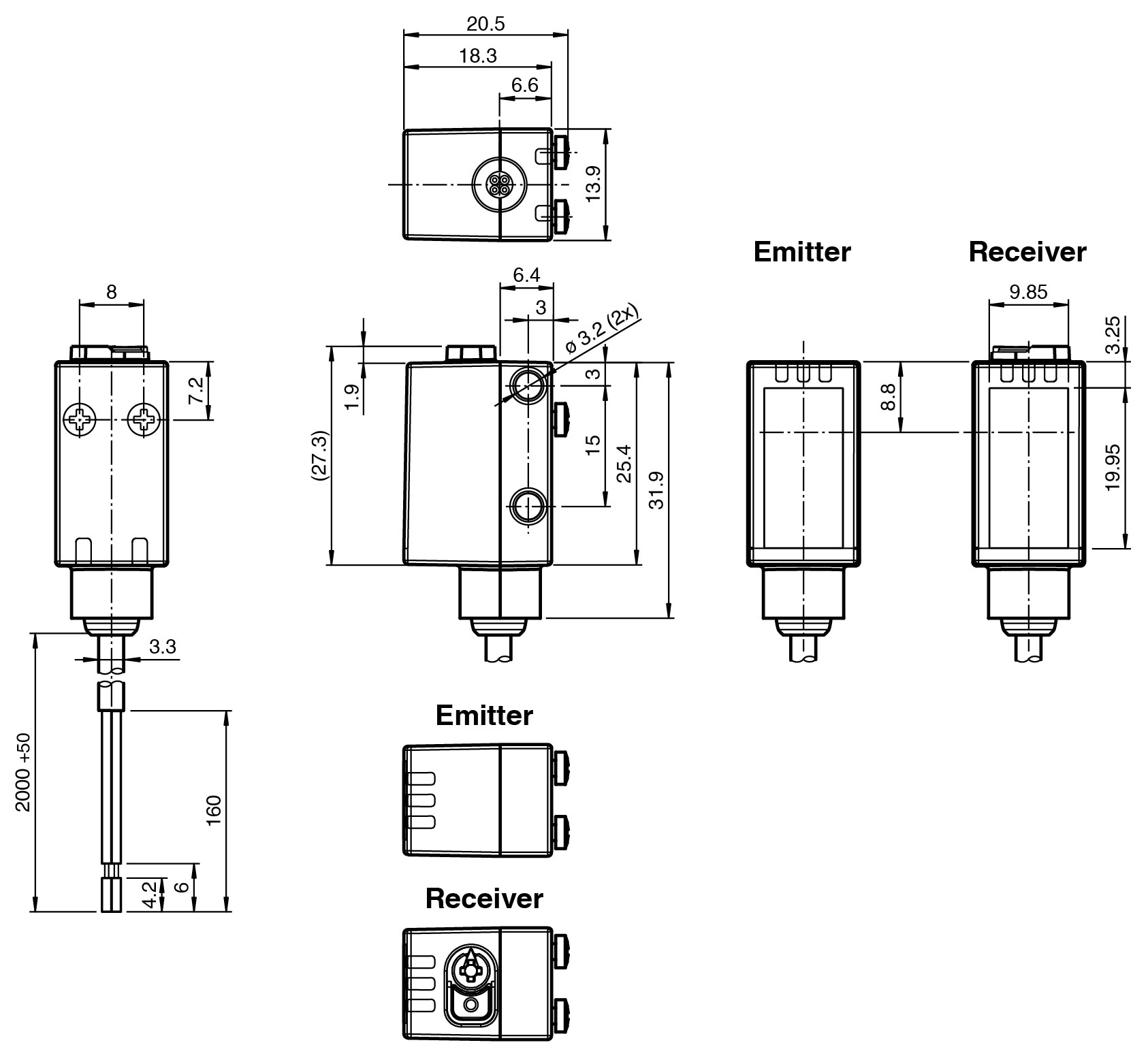

| 尺寸 | 尺寸 |
| 高度33,8 mm宽度13,9 mm深度18,3 mm | 高度33,8 mm宽度13,9 mm深度18,3 mm |
| 电缆长度 | 2 m |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | 浮法玻璃 |
| 高度 | 33,8 mm |
| 宽度 | 13,9 mm |
| 深度 | 18,3 mm |
