TECHNICAL DATA
规格参数

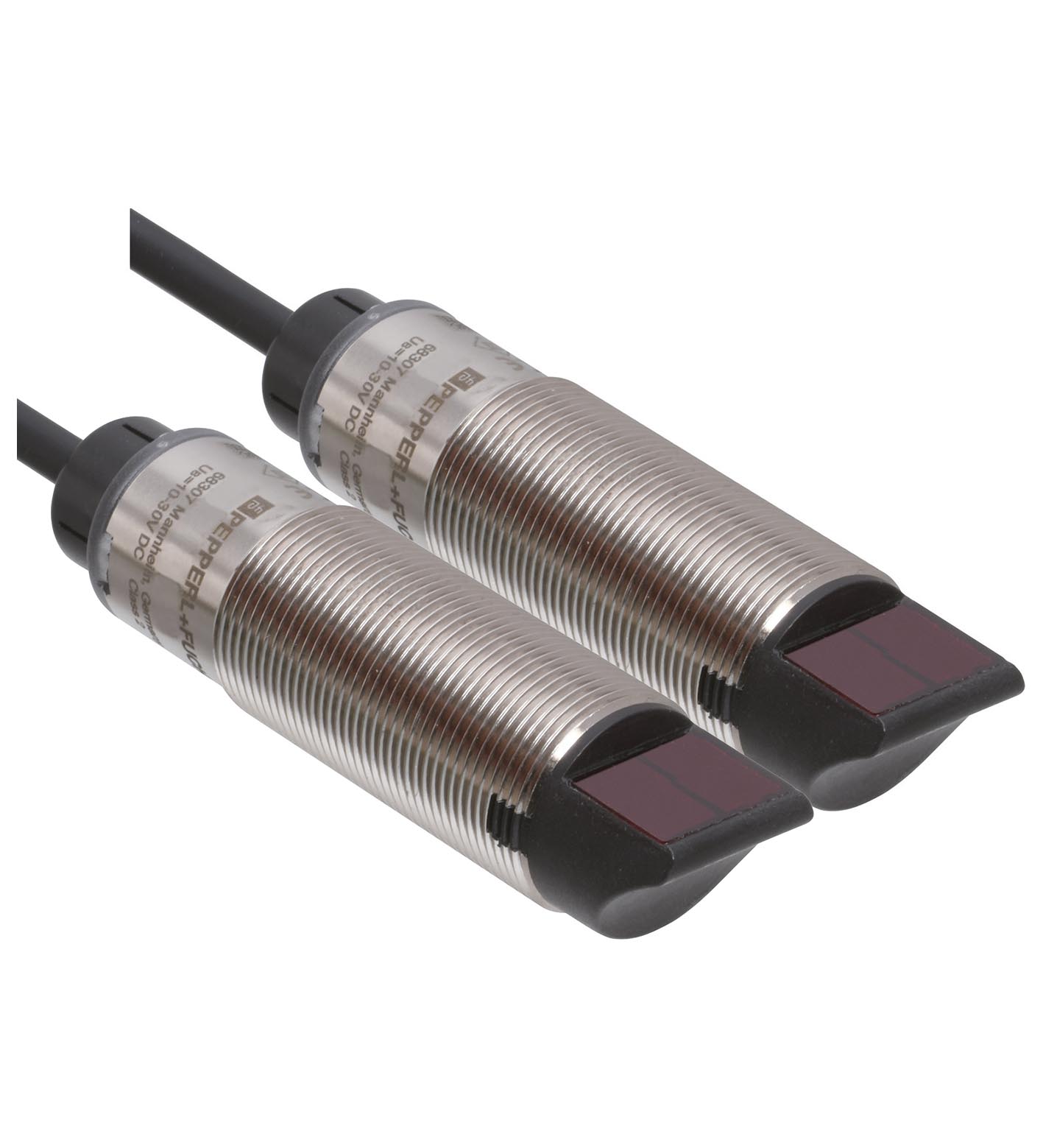

系统组件
| 发射器 | OBE15M-18GM60A-S |
|---|---|
| 接收器 | OBE15M-18GM60A-E4 |
| 有效检测距离 | 0 ... 15 m |
| 检测范围极限值 | 21 m |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| 光点直径 | 大约 110 mm 当 1 m |
| 发散角 | 大约 2,9 ° |
| 光学端面 | 侧面 |
| 环境光限制 | EN 60947-5-2 10000 Lux |
| MTTFd | 564 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：亮起 - 通电闪烁 (4 Hz) - 短路 |
| 功能指示灯 | 接收器： 黄色 LED：常亮 - 光路畅通持续熄灭 - 检测到物体闪烁 (4 Hz) –运行储备不足 |
| 控制元件 | 亮通/暗通，可电动切换 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | < 25 mA |
| 防护等级 | III |

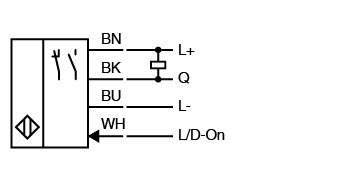

| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： Q - 针脚 4：NPN 输出 / 暗通 亮通/暗通 - WH：低电平有效输入 |
| 信号输出 | 1 路 NPN 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 电压降 | ≤ 2 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | ≤ 1 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m 固定缆线 |
| 材料 | 材料 |
| 外壳黄铜，镀镍光学端面PMMA电缆PVC | 外壳黄铜，镀镍光学端面PMMA电缆PVC |
| 质量 | 大约 72 g 每个设备 |

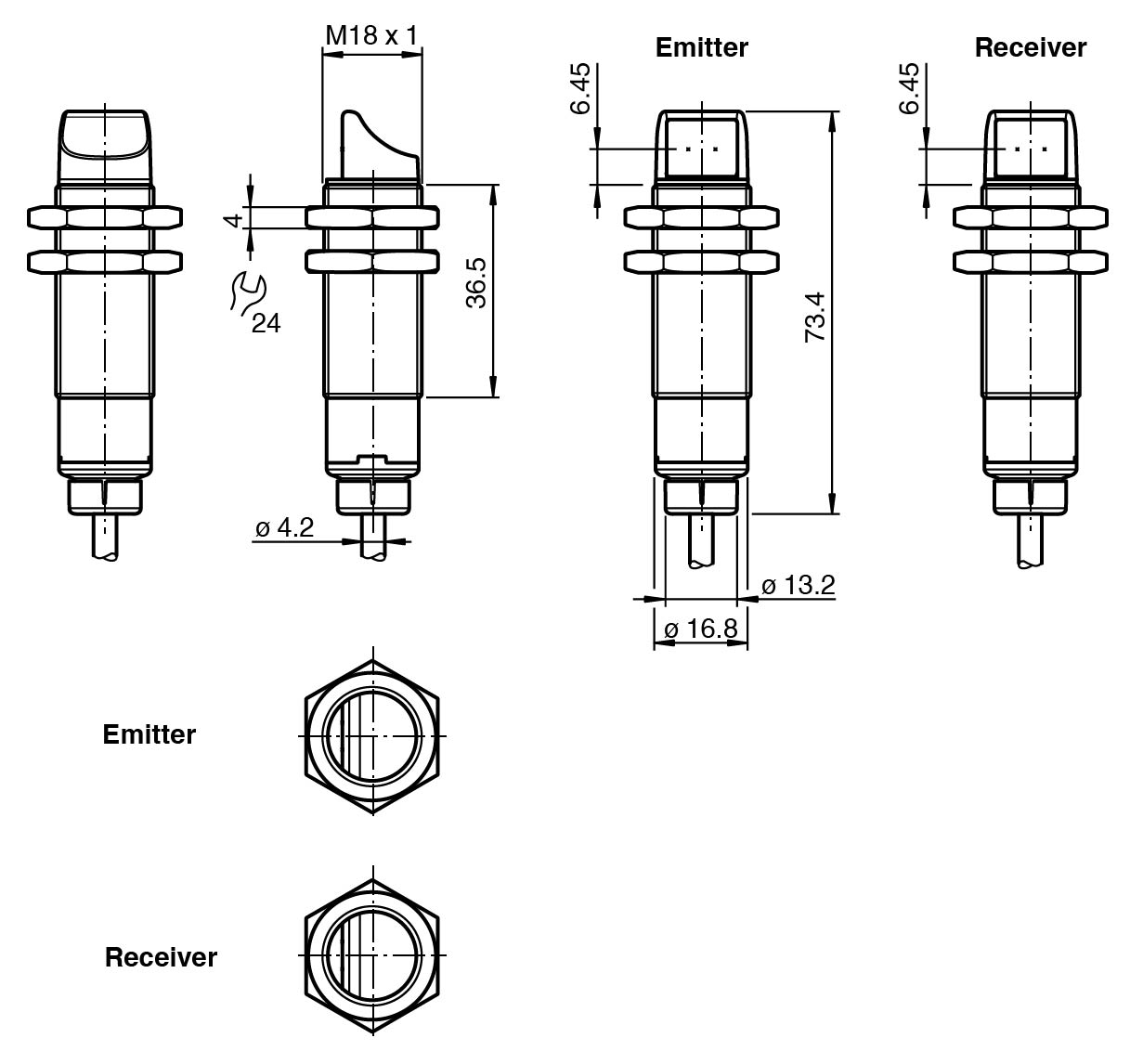

| 尺寸 | 尺寸 |
| 长度73,4 mm直径18 mm螺纹尺寸M18 | 长度73,4 mm直径18 mm螺纹尺寸M18 |
| 外壳 | 黄铜，镀镍 |
| 光学端面 | PMMA |
| 电缆 | PVC |
| 长度 | 73,4 mm |
| 直径 | 18 mm |
| 螺纹尺寸 | M18 |
