OBE2000-R2-SE0-0,2M-V31-P

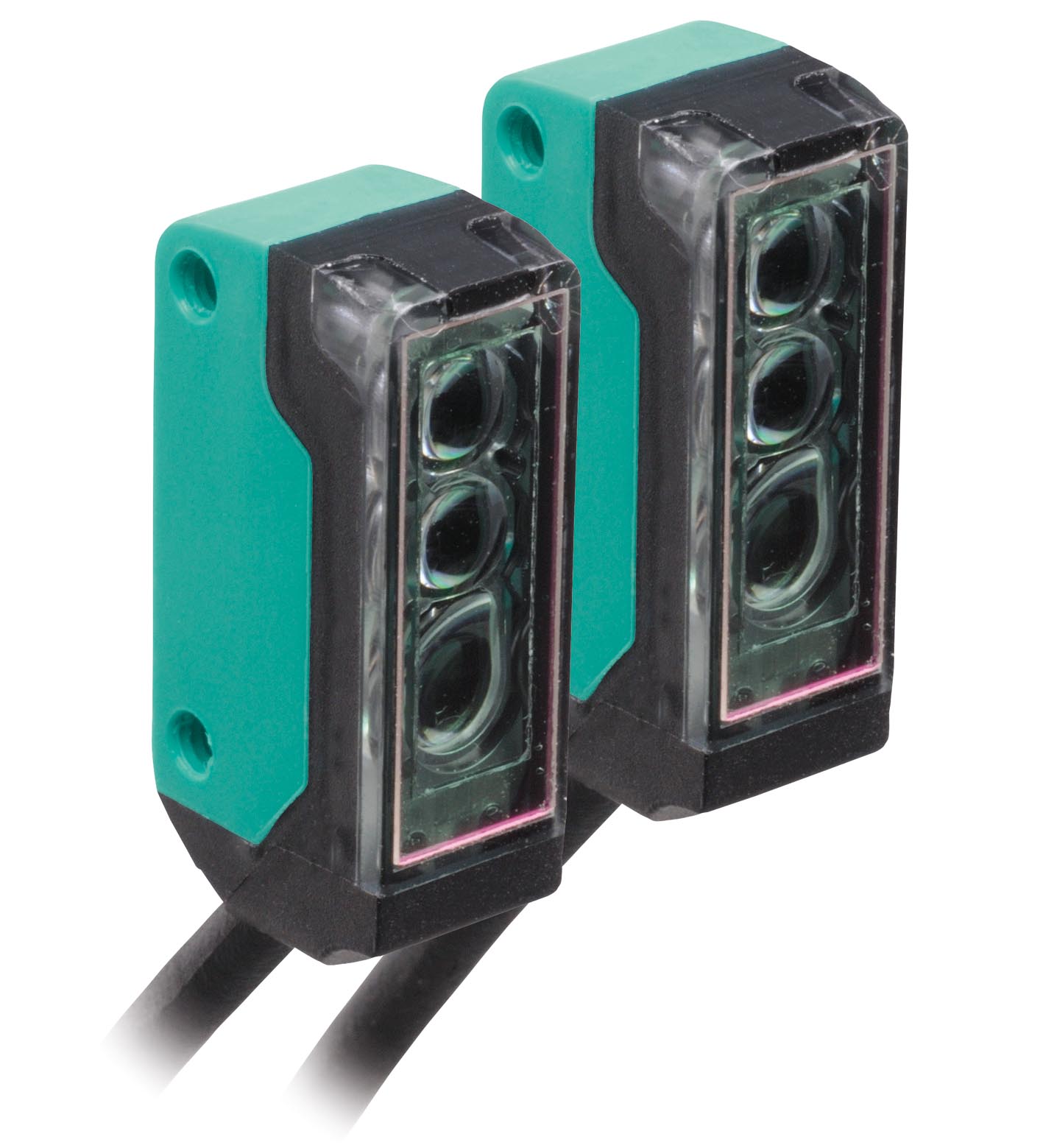

OBE2000-R2-SE0-0,2M-V31-P 对射型光电传感器（成对）

订货号: 70141754
产品分类: 对射型光电传感器

适合标准应用的对射型光电传感器，微型设计，2000 mm 检测范围，红光，暗通，NPN 输出，带 4 针 M8 插头的 200 mm 固定缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

系统组件

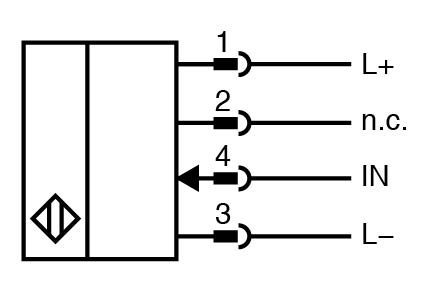

发射器	OBE2000-R2-S-0.2M-V31-P

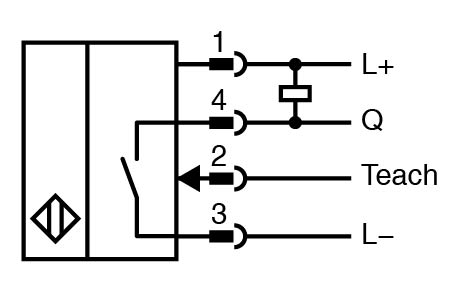

接收器	OBE2000-R2-E0-0.2M-V31-P
有效检测距离	长量程模式： 0 ... 2 m 高精度模式： 0 ... 200 mm
检测范围极限值	长量程模式： 2,5 m 高精度模式： 300 mm
光源	LED
光源类型	调制可见红光， 630 nm
角度偏差	大约 2 °
光点直径	长量程模式： 150 mm 相距 2000 mm 高精度模式： 0,5 mm 相距 50 mm
发散角	大约 2 °
光学端面	向前直射
环境光限制	EN 60947-5-2 : 30000 Lux
MTTFd	806 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED，常亮通电，短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯	接收器：黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭
工作电压	10 ... 30 V DC ， 2 级
空载电流	发射器：≤ 11 mA 接收器：≤ 8 mA
控制输入	发射器选择 BK：未连接，长范围模式 BK：0 V，高精度模式
开关阈值	示教输入
开关类型	常开触点 / 暗时接通
信号输出	1 路 NPN 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 50 mA
电压降	≤ 1,5 V DC
开关频率	大约 800 Hz
响应时间	600 µs
产品标准	EN 60947-5-2
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 60 °C (-13 ... 140 °F)
存储温度	-30 ... 70 °C (-22 ... 158 °F)
防护等级	IP67
连接	200 mm 固定缆线，带 4 针 M8x1 连接器
材料	材料
外壳PC/ABS 和 TPU光学端面PC电缆PUR	外壳PC/ABS 和 TPU光学端面PC电缆PUR
安装	固定螺丝， 2 x M2 内六角螺丝包含在交货范围内
质量	大约 20 g 每个传感器

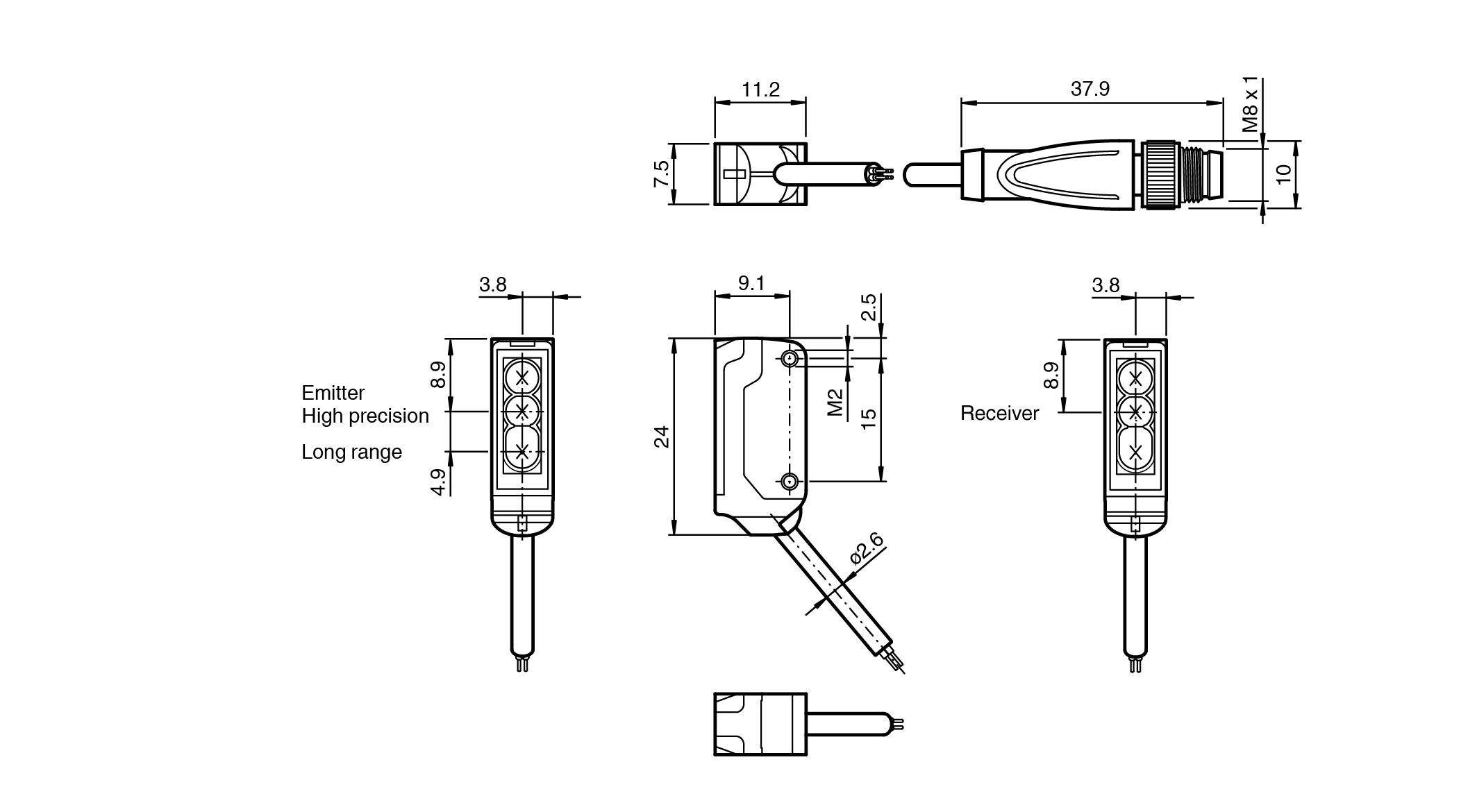

尺寸	尺寸
高度24 mm宽度7,5 mm深度11,2 mm	高度24 mm宽度7,5 mm深度11,2 mm
电缆长度	200 mm
外壳	PC/ABS 和 TPU
光学端面	PC
电缆	PUR
高度	24 mm
宽度	7,5 mm
深度	11,2 mm
