TECHNICAL DATA
规格参数
系统组件
| 发射器 | OBE2000-R3-Y302637 |
|---|---|
| 有效检测距离 | 0 ... 2 m |
| 检测范围极限值 | 2,5 m |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 630 nm |
| 角度偏差 | 大约 2 ° |
| 光点直径 | 大约 150 mm 相距 2000 mm |
| 发散角 | 大约 2 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | EN 60947-5-2 : 30000 Lux |
| 示教 | 停用 |
| MTTFd | 806 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，常亮 通电 ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 空载电流 | 发射器：≤ 11 mA |
| 控制输入 | 发射器选择 停用 |
| 产品标准 | EN 60947-5-2 |
| EAC 符合性 | TR CU 020/2011 |
| UL 认证 | cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m 固定电缆 |
| 材料 | 材料 |
| 外壳PC/ABS 和 TPU光学端面聚碳酸酯电缆PUR | 外壳PC/ABS 和 TPU光学端面聚碳酸酯电缆PUR |
| 质量 | 大约 20 g 每个 传感器 |

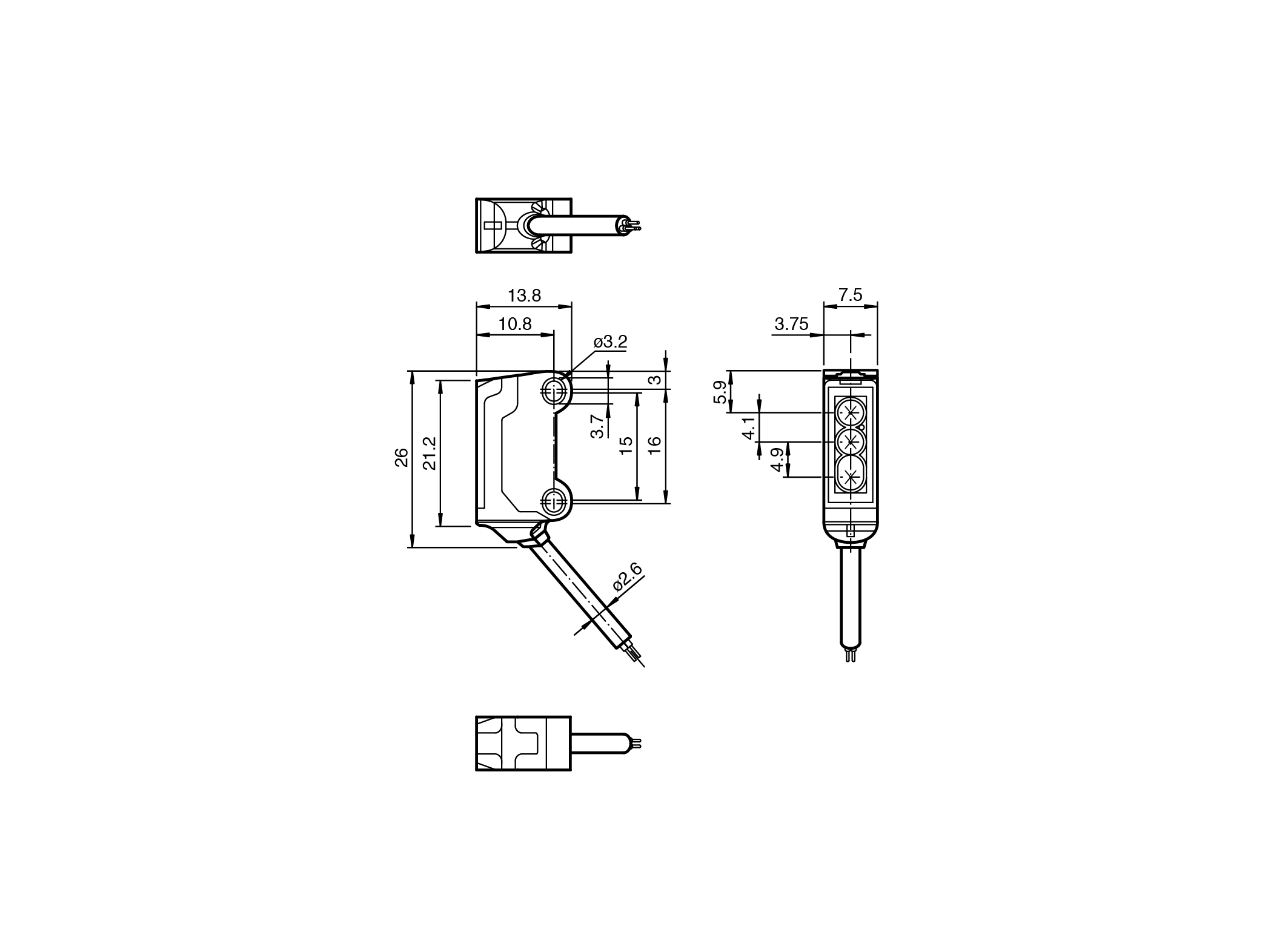

| 尺寸 | 尺寸 |
| 高度26 mm宽度7,5 mm深度13,8 mm | 高度26 mm宽度7,5 mm深度13,8 mm |
| 电缆长度 | 2 m |
| 外壳 | PC/ABS 和 TPU |
| 光学端面 | 聚碳酸酯 |
| 电缆 | PUR |
| 高度 | 26 mm |
| 宽度 | 7,5 mm |
| 深度 | 13,8 mm |
| 默认设置 | 高功率 ， 预设置 |
