倍加福

OBE25M-R200-S2EP-IO-V1

OBE25M-R200-S2EP-IO-V1 对射型光电传感器（成对）

订货号: 301023
产品分类: 对射型光电传感器

对射型光电传感器（成对）

查看规格参数资料与附件

TECHNICAL DATA

规格参数

系统组件

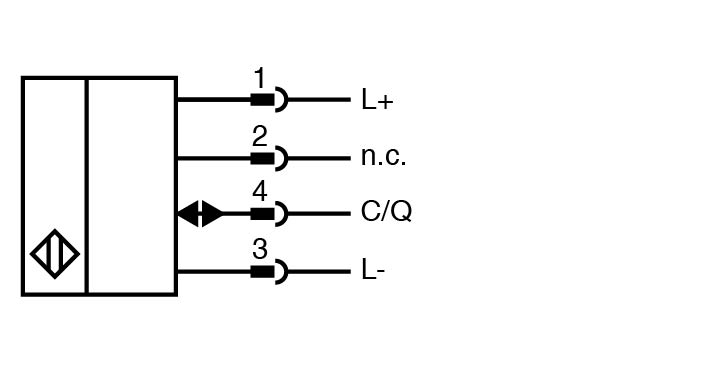

发射器	OBE25M-R200-S-IO-V1

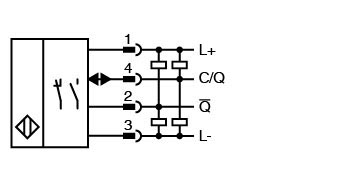

接收器	OBE25M-R200-2EP-IO-V1
有效检测距离	0 ... 25 m
检测范围极限值	33 m
光源	LED
光源类型	调制可见红光
LED 危险等级标记	免除组
对准辅助装置	红色 LED（接收器透镜中）常亮：光束中断，闪烁：达到开关点，熄灭：充分的稳定性控制
光点直径	大约 850 mm 相距 25 m
发散角	大约 2 °
环境光限制	EN 60947-5-2 : 40000 Lux
MTTFd	462 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	60 %
工作指示灯	绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯	黄色 LED：常亮 - 光路畅通持续熄灭 - 检测到物体闪烁 (4 Hz) –运行储备不足
控制元件	接收器：亮通/暗通开关
控制元件	接收器：灵敏度调节
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	发射器：≤ 15 mA 接收器：≤ 15 mA 在 24 V 时工作电压
防护等级	III
接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备配置文件	识别和诊断智能传感器：接收器：2.4 型发射器：-
设备 ID	发射器：0x111401 (1119233)接收器：0x111301 (1118977)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
过程数据位宽	发射器：过程数据输入：0 位过程数据输出：1 位接收器：过程数据输入：2 位过程数据输出：2 位
SIO 模式支持	是
兼容主端口类型	A
测试输入	在 +UB 下发射器停用
开关类型	该传感器的开关类型是可更改的。默认设置为： C/Q - 针脚 4：NPN 常开/暗通，PNP 常闭/亮通，IO-Link /Q - Pin2：NPN 常闭/亮时接通，PNP 常开/暗时接通
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
开关频率	1000 Hz
响应时间	0,5 ms
通信接口	IEC 61131-9
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67 / IP69 / IP69K
连接	4 针，M12 x 1 连接器，可旋转 90°
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	发射器：大约 37 g 接收器：大约 37 g

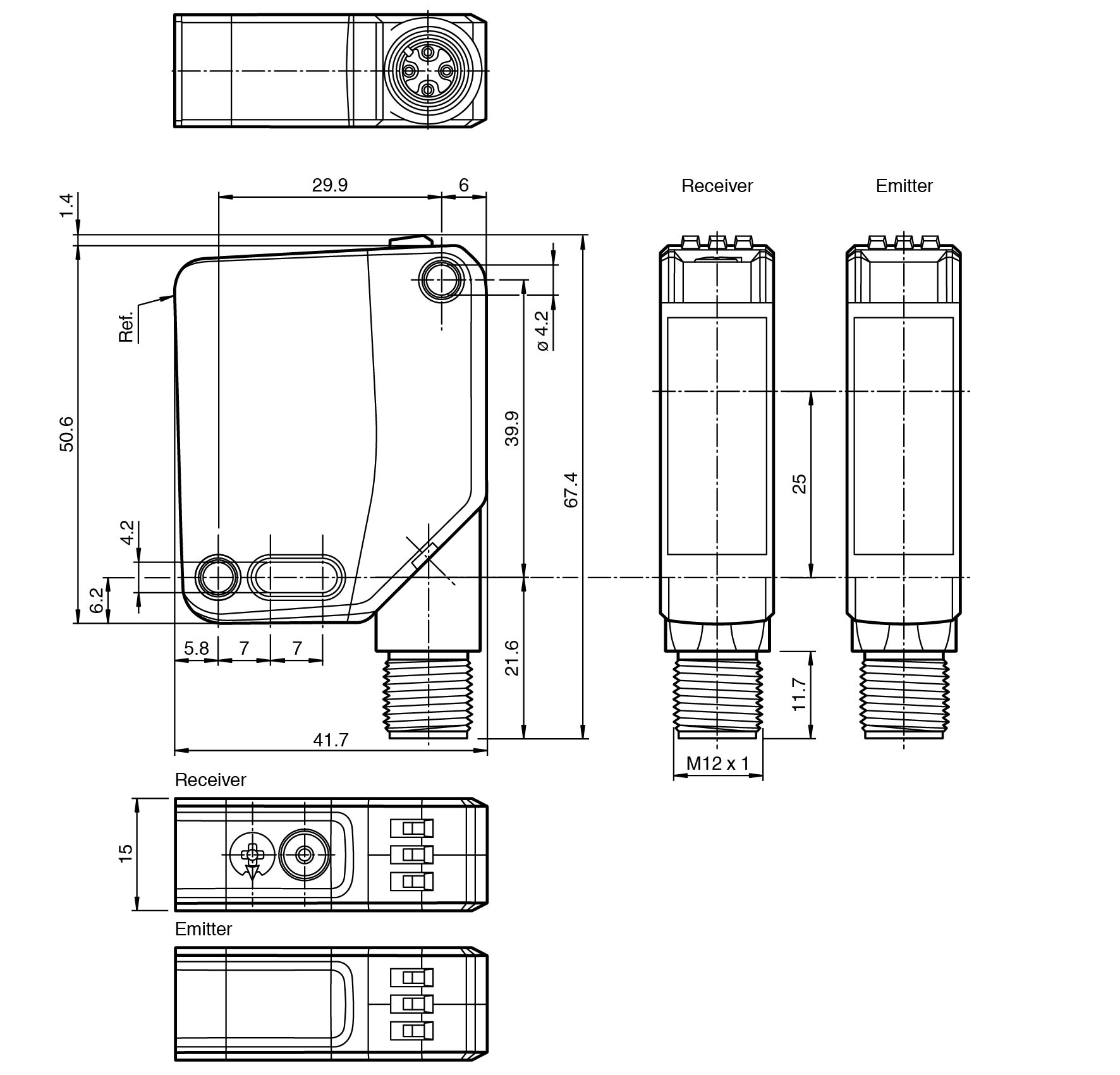

尺寸	尺寸
高度50,6 mm宽度15 mm深度41,7 mm	高度50,6 mm宽度15 mm深度41,7 mm
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	50,6 mm
宽度	15 mm
深度	41,7 mm
