TECHNICAL DATA
规格参数

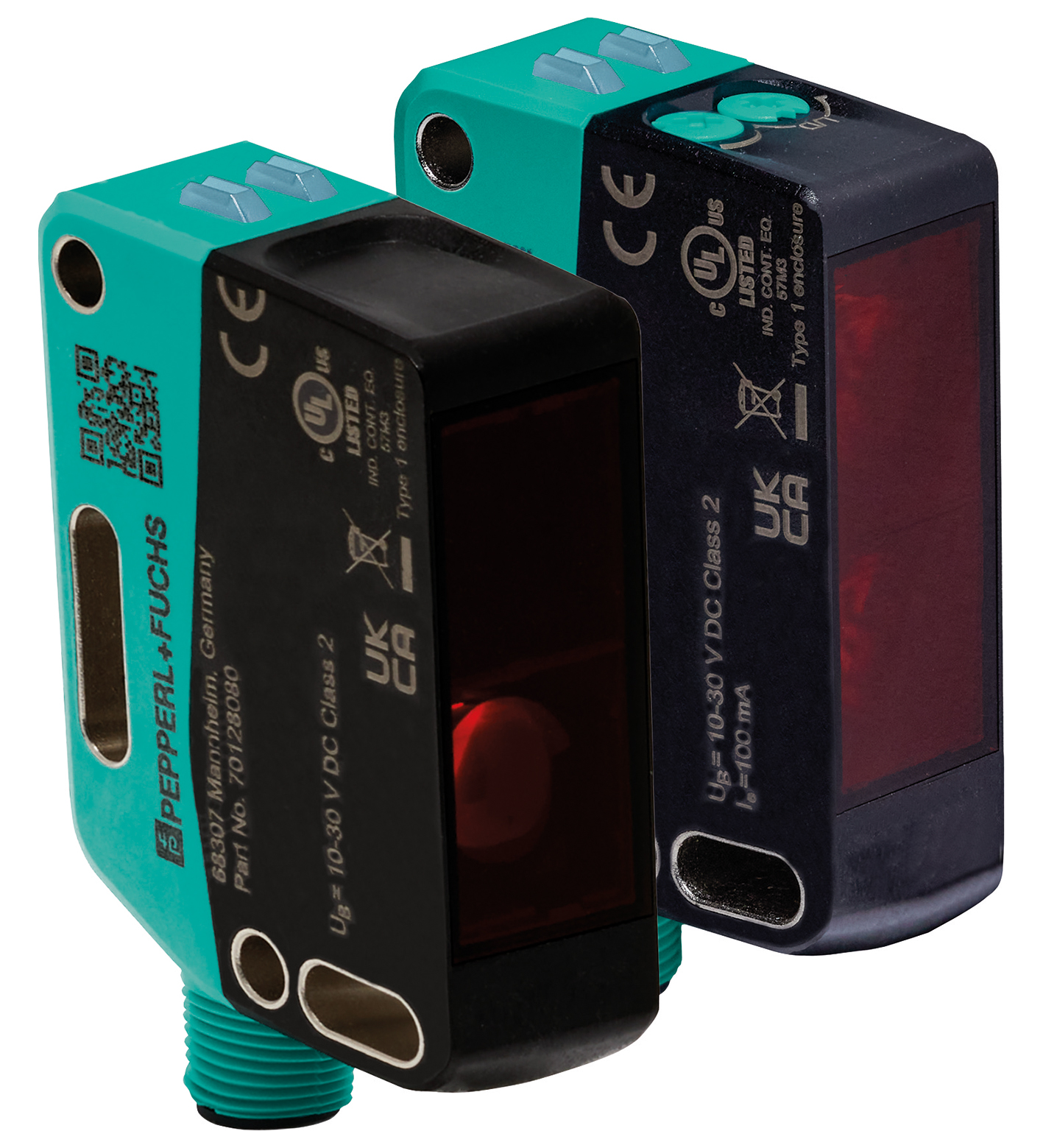

系统组件
| 发射器 | OBE35M-R202-S-V1 |
|---|---|
| 接收器 | OBE35M-R202-E5-V1 |
| 有效检测距离 | 0 ... 35 m |
| 检测范围极限值 | 47 m |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| LED 危险等级标记 | 免除组 |
| 发射器频率 | F1 = 8,2 kHz |
| 光点直径 | 大约 1200 mm 相距 35 m |
| 发散角 | 2 ° |
| 环境光限制 | EN 60947-5-2 : 40000 Lux |
| MTTFd | 656 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：亮起 - 通电闪烁 (4 Hz) - 短路 |
| 功能指示灯 | 黄色 LED：常亮 - 光路畅通持续熄灭 - 检测到物体闪烁 (4 Hz) –运行储备不足 闪烁 (8 Hz) - 检测到故障，输出维持状态 |
| 控制元件 | 接收器：亮通/暗通开关 |
| 控制元件 | 接收器：灵敏度调节 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | 发射器：≤ 25 mA 接收器：≤ 40 mA 在 24 V 时 工作电压 |
| 防护等级 | III |

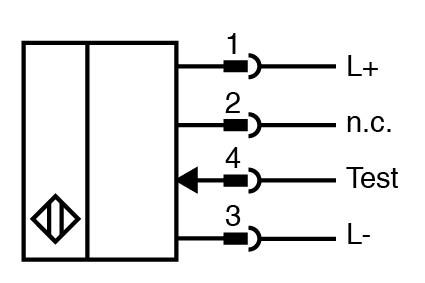

| 测试输入 | 在 +UB 下发射器停用 |

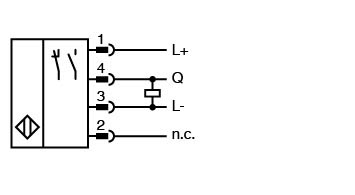

| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： Q - 针脚 4：PNP 常开/暗通 |
| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 使用类别 | DC-12 和 DC-13 |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 1000 Hz |
| 响应时间 | 0,5 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 4 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PMMA | 外壳PC（聚碳酸酯）光学端面PMMA |
| 质量 | 发射器：大约 50 g 接收器：大约 55 g |

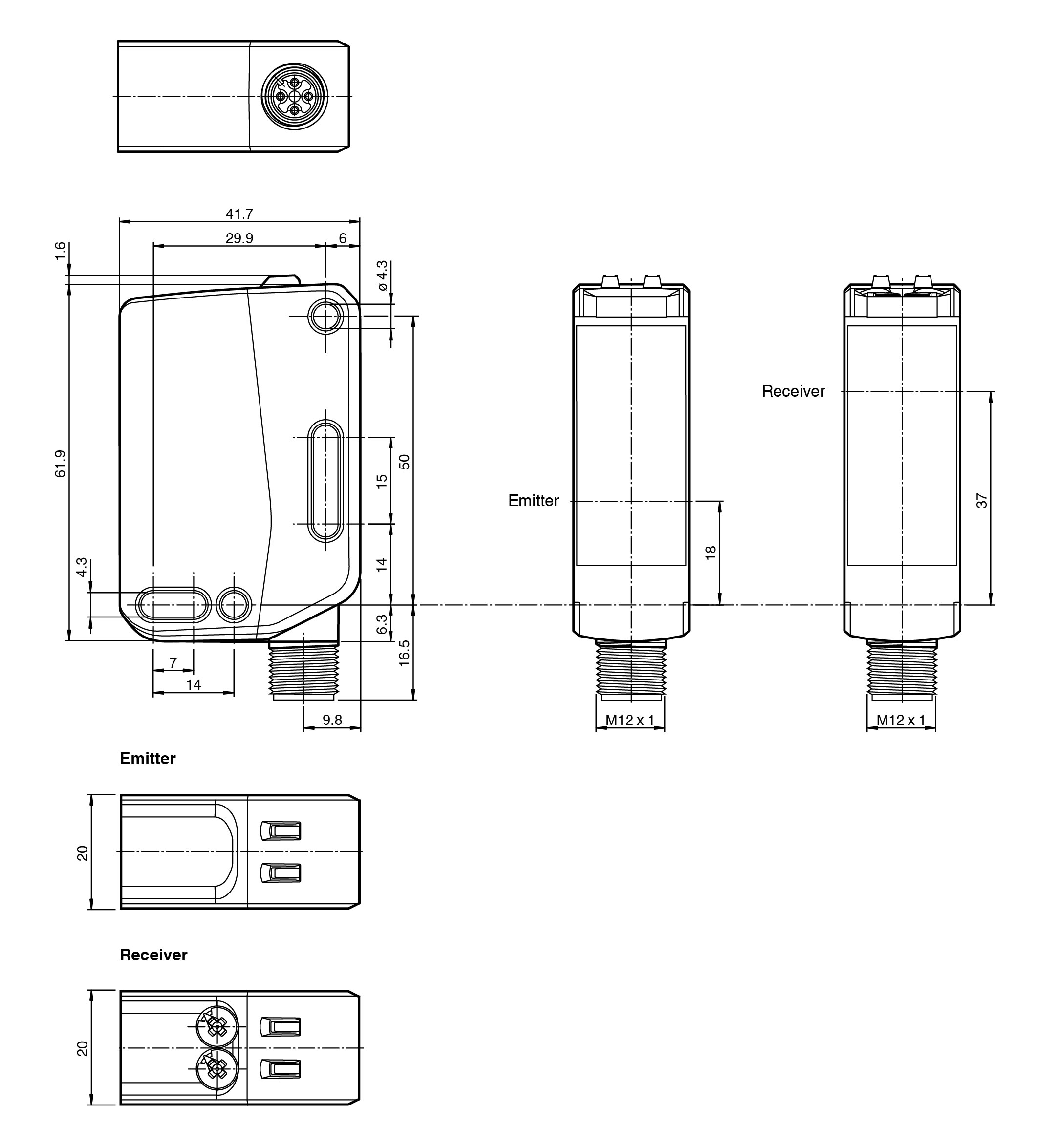

| 尺寸 | 尺寸 |
| 高度61,9 mm宽度20 mm深度41,7 mm | 高度61,9 mm宽度20 mm深度41,7 mm |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PMMA |
| 高度 | 61,9 mm |
| 宽度 | 20 mm |
| 深度 | 41,7 mm |
