产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数

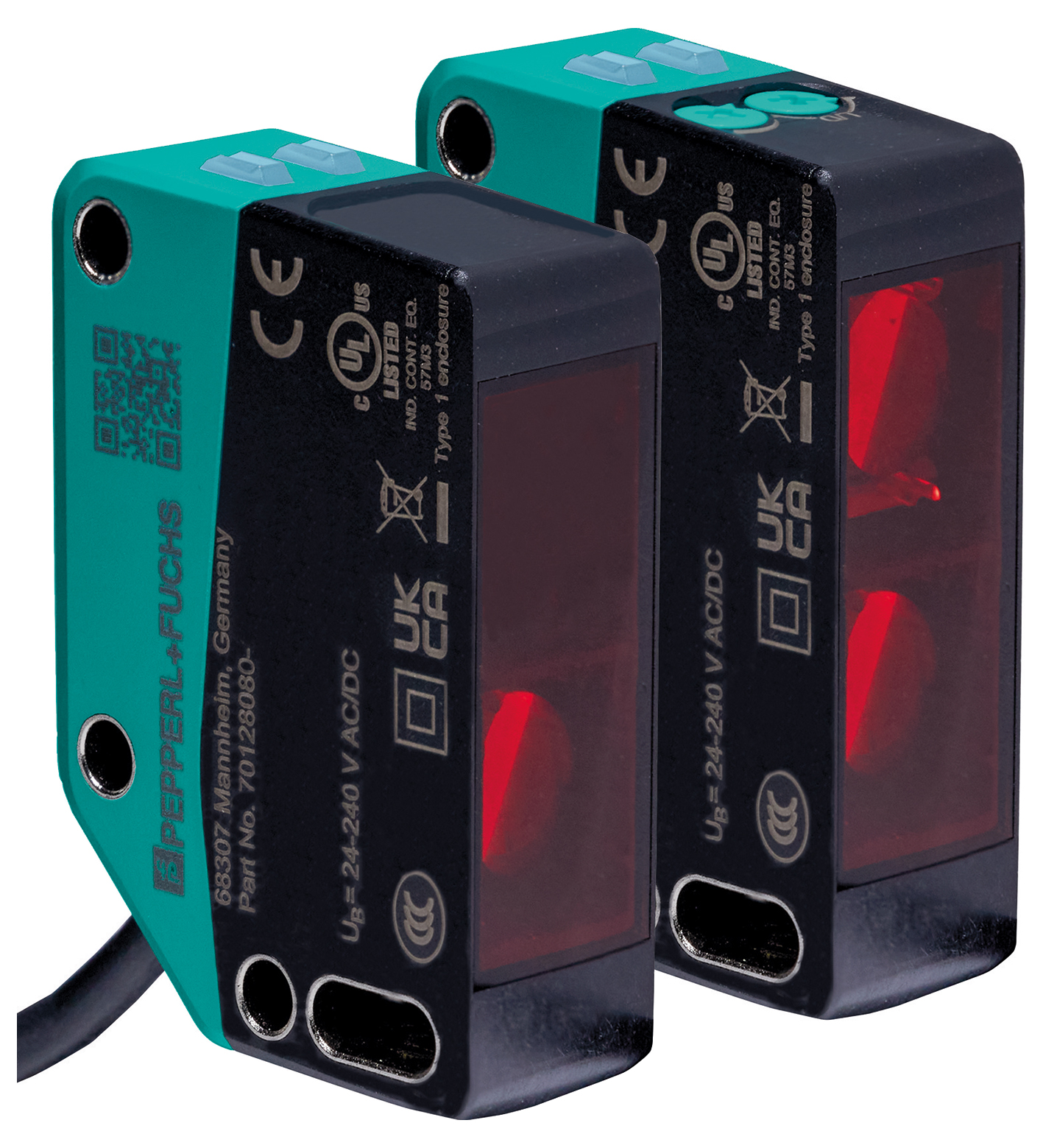

系统组件

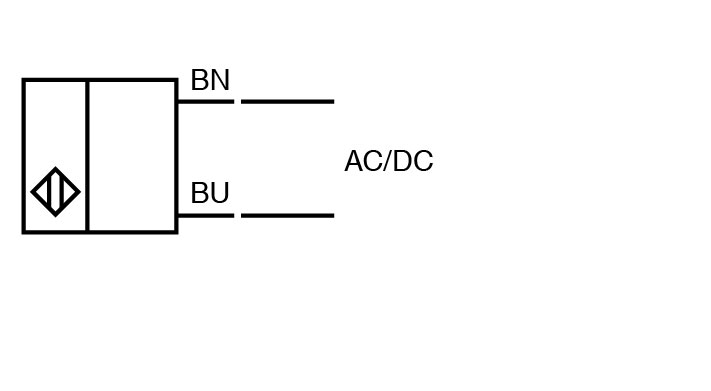

| 发射器 | OBE35M-R202-SK |
|---|---|
| 接收器 | OBE35M-R202-K2 |
| 有效检测距离 | 0 ... 35 m |
| 检测范围极限值 | 47 m |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| LED 危险等级标记 | 免除组 |
| 发射器频率 | F1 = 8,2 kHz |
| 光点直径 | 大约 1200 mm 相距 35 m |
| 发散角 | 2 ° |
| 环境光限制 | EN 60947-5-2 : 40000 Lux |
| MTTFd | 422 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：通电 |
| 功能指示灯 | 黄色 LED：常亮 - 光路畅通持续熄灭 - 检测到物体闪烁 (4 Hz) –运行储备不足 闪烁 (8 Hz) - 检测到故障，输出维持状态 |
| 控制元件 | 接收器：亮通/暗通开关 |
| 控制元件 | 接收器：灵敏度调节 |
| 工作电压 | 24 ... 240 V DC (-30 °C ≤ Tamb ≤ 60 °C) 24 ... 240 V AC (10 °C ≤ Tamb ≤ 60 °C) 30 ... 240 V AC (-30 °C ≤ Tamb ≤ 60 °C) |
| 空载电流 | 发射器：≤ 15 mA 接收器：≤ 30 mA 在 24 V 时 工作电压 |
| 防护等级 | II |
| 额定绝缘电压Ui250 V额定冲击耐受电压Uimp2500 V | 额定绝缘电压Ui250 V额定冲击耐受电压Uimp2500 V |
| 功耗 | 发射器：≤ 0,35 VA 接收器：≤ 0,75 VA |
| 保险丝 | 安全保险丝 ≤ 2 A（慢熔），符合 IEC 60127-2 Sheet 1 建议：发生短路后，请检查设备是否运行正常。 |
| 额定绝缘电压 | 250 V |
| 额定冲击耐受电压 | 2500 V |

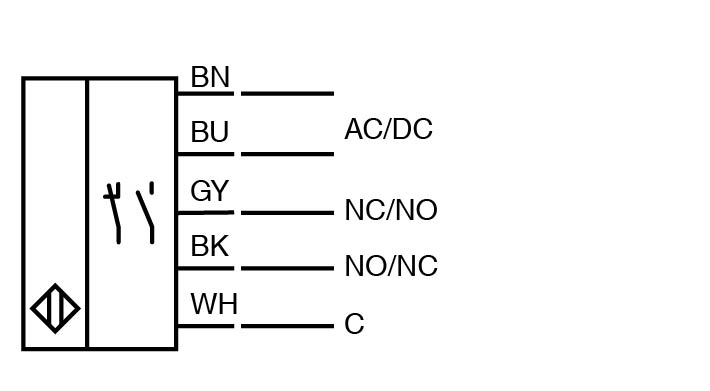

| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： Q - BK：常开/暗时接通 /Q - GY：常闭/亮时接通 C - WH：通用 |
| 信号输出 | 继电器，1 个交流发电机 |
| 开关电压 | 最大 240 V AC/DC |
| 开关电流 | 最大 2,5 A ， 请参阅“特性曲线”章节 |
| 开关电源 | 直流：最大 95 W 交流：最大 600 VA |
| 使用类别 | DC-12 ， DC-13 ， AC-12 u. AC-140 |
| 开关频率 | 25 Hz |
| 响应时间 | ≤ 20 ms |
| 产品标准 | EN 60947-5-2 ， EN 60947-1 |
| UL 认证 | E87056 ， 通过 cULus 认证 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) ，固定缆线 -20 ... 60 °C (-4 ... 140 °F) ，可移动缆线 不适用于输送链 |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 污染程度 | 3 |
| 防护等级 | IP67 |
| 连接 | 2 m 固定缆线 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PMMA | 外壳PC（聚碳酸酯）光学端面PMMA |
| 质量 | 发射器：大约 90 g 接收器：大约 120 g |

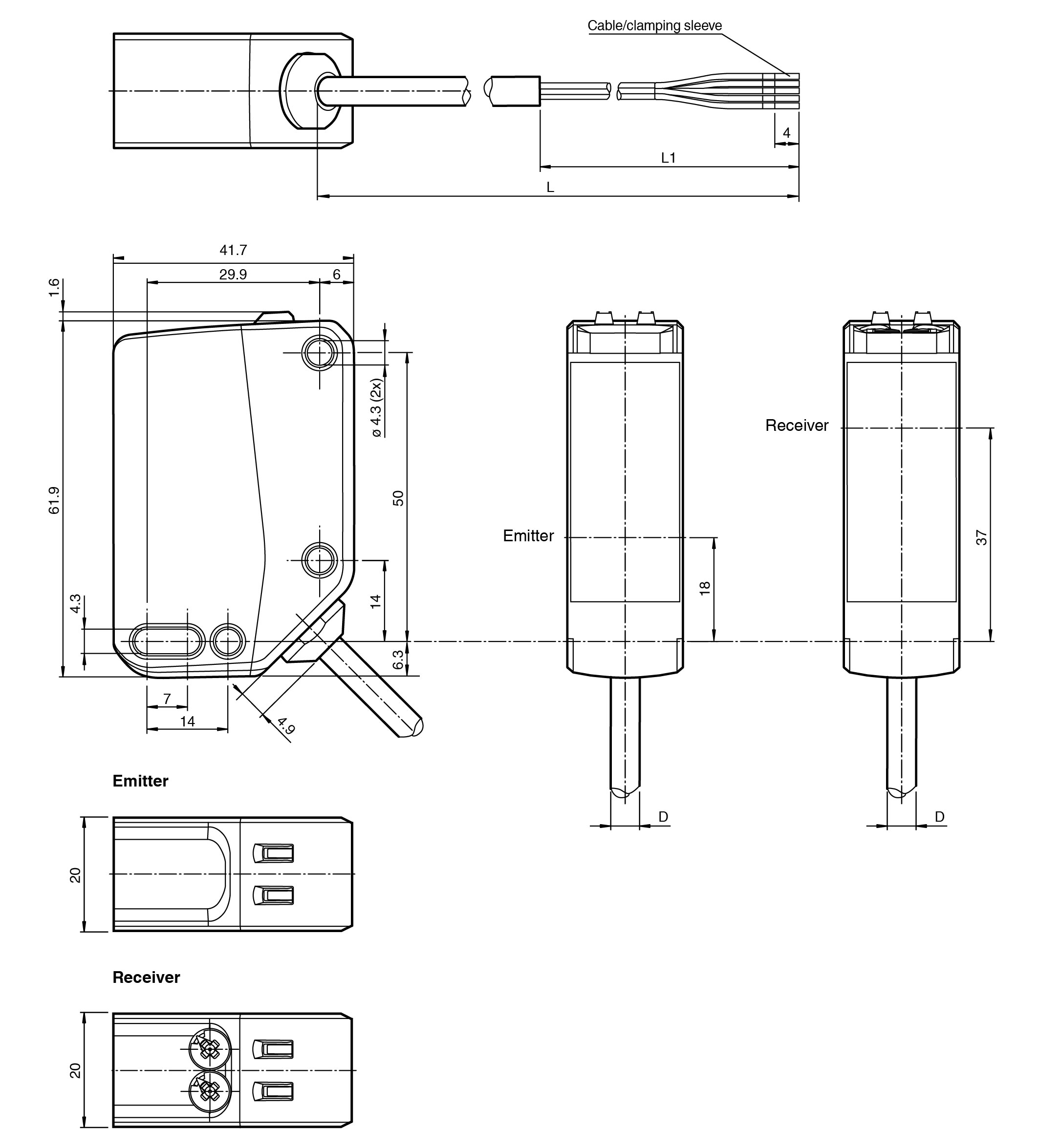

| 尺寸 | 尺寸 |
| 高度61,9 mm宽度20 mm深度41,7 mm | 高度61,9 mm宽度20 mm深度41,7 mm |
| 电缆长度 | 2 m |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PMMA |
| 高度 | 61,9 mm |
| 宽度 | 20 mm |
| 深度 | 41,7 mm |
