TECHNICAL DATA
规格参数

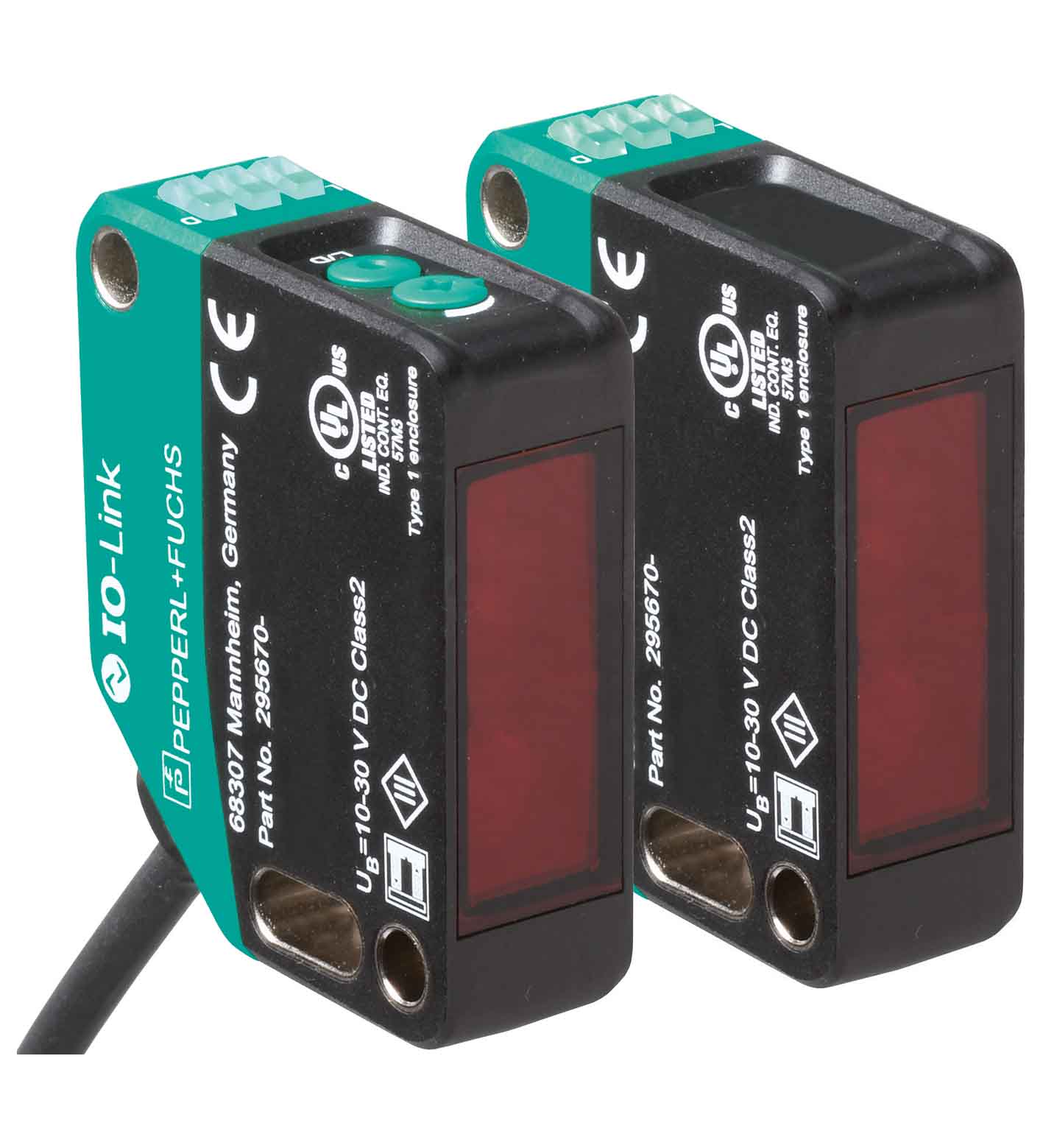

系统组件
| 发射器 | OBE40M-R200-S-IO-0.3M-V3-L |
|---|---|
| 接收器 | OBE40M-R200-EP-IO-0.3M-V3-L |
| 有效检测距离 | 0 ... 40 m |
| 检测范围极限值 | 50 m |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad ; d63 < 2 mm，范围为 250 mm ...750 mm脉冲长度1,6 µs重复率最大 17,6 kHz最大脉冲能量9,6 nJ | 注意激光 ， 切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad ; d63 < 2 mm，范围为 250 mm ...750 mm脉冲长度1,6 µs重复率最大 17,6 kHz最大脉冲能量9,6 nJ |
| 对准辅助装置 | 红色 LED（接收器透镜中）常亮：光束中断，闪烁：达到开关点，熄灭：充分的稳定性控制 |
| 光点直径 | 大约 80 mm 相距 40 m |
| 发散角 | 大约 0,12 ° |
| 环境光限制 | EN 60947-5-2 : 40000 Lux |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 680 nm |
| 光束发散 | > 5 mrad ; d63 < 2 mm，范围为 250 mm ...750 mm |
| 脉冲长度 | 1,6 µs |
| 重复率 | 最大 17,6 kHz |
| 最大脉冲能量 | 9,6 nJ |
| MTTFd | 440 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 60 % |
| 工作指示灯 | 绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式 |
| 功能指示灯 | 黄色 LED：常亮 - 光路畅通持续熄灭 - 检测到物体闪烁 (4 Hz) –运行储备不足 |
| 控制元件 | 接收器：亮通/暗通开关 |
| 控制元件 | 接收器：灵敏度调节 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | 发射器：≤ 13 mA 接收器：≤ 15 mA 在 24 V 时 工作电压 |
| 防护等级 | III |

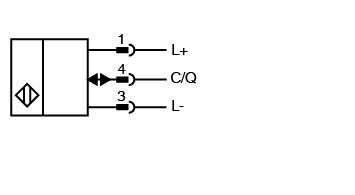

| 接口类型 | IO-Link ( 通过 C/Q = 针脚 4 ) |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 识别和诊断智能传感器：接收器：2.4 型发射器：- |
| 设备 ID | 发射器：0x111402 (1119234)接收器：0x111302 (1118978) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 2,3 ms |
| 过程数据位宽 | 发射器：过程数据输入：0 位过程数据输出：1 位接收器：过程数据输入：2 位过程数据输出：2 位 |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A |
| 测试输入 | 在 +UB 下发射器停用 |

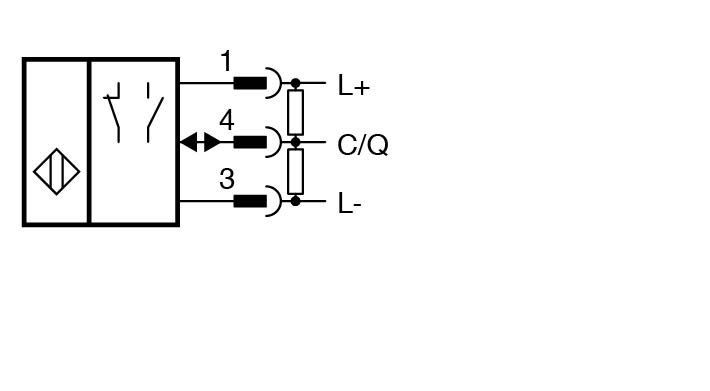

| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： C/Q - 针脚 4：NPN 常开/暗通，PNP 常闭/亮通，IO-Link |
| 信号输出 | 1 路推挽（4 合 1）输出，短路保护，反极性保护，过电压保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 使用类别 | DC-12 和 DC-13 |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 1250 Hz |
| 响应时间 | 0,4 ms |
| 通信接口 | IEC 61131-9 |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | EN 60825-1:2014 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) ，固定缆线 -20 ... 60 °C (-4 ... 140 °F) ，可移动缆线 不适用于输送链 |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 / IP69 / IP69K |

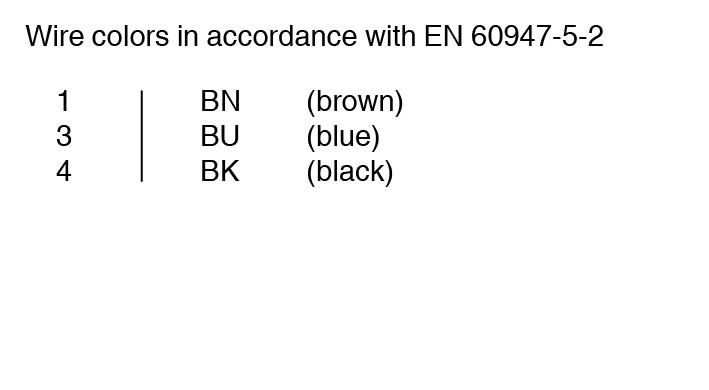

| 连接 | 300 mm 固定缆线，带 3 针 M8 x 1 连接器 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PMMA | 外壳PC（聚碳酸酯）光学端面PMMA |
| 质量 | 发射器：大约 41 g 接收器：大约 41 g |

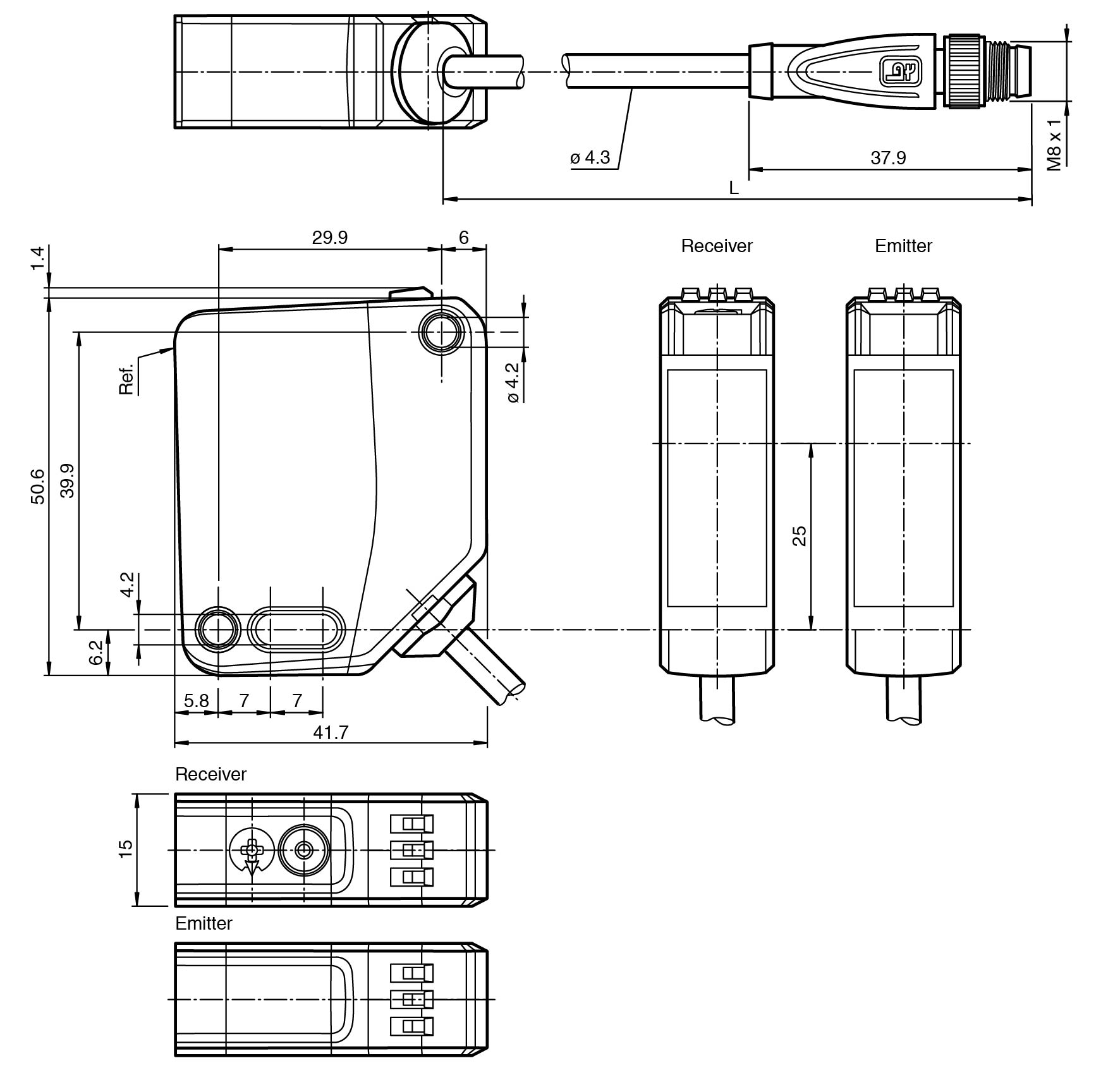

| 尺寸 | 尺寸 |
| 高度50,6 mm宽度15 mm深度41,7 mm | 高度50,6 mm宽度15 mm深度41,7 mm |
| 电缆长度 | 0,3 m |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PMMA |
| 高度 | 50,6 mm |
| 宽度 | 15 mm |
| 深度 | 41,7 mm |
