OBE500-R2F-SE2-0,2M-V31-L

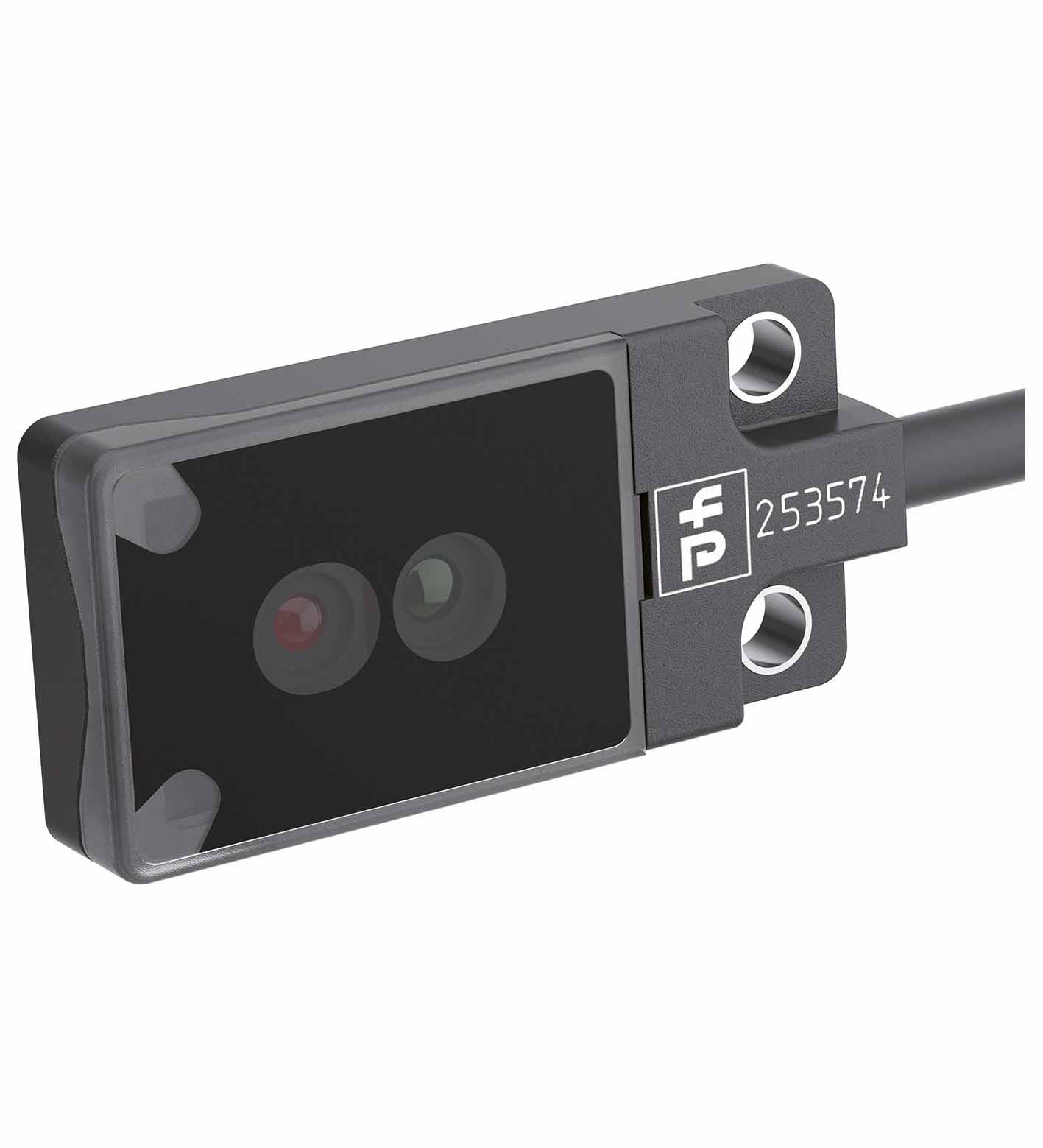

OBE500-R2F-SE2-0,2M-V31-L 对射型光电传感器（成对）

订货号: 280474
产品分类: 对射型光电传感器

对射型光电传感器，扁平设计，节省空间的 M2 安装，500 mm 检测范围，红光，暗通，PNP 输出，带 0.2 m 固定缆线和 4 针 M8 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

系统组件

发射器	OBE500-R2F-0.2M-V31-L
接收器	OBE500-R2F-E2-0.2M-V31-L
有效检测距离	0 ... 500 mm
检测范围极限值	700 mm
光源	激光
光源类型	调制可见红光， 680 nm
激光额定值	激光额定值
注意激光，切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad脉冲长度大约 3 µs重复率大约 16,6 kHz最大脉冲能量8 nJ	注意激光，切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad脉冲长度大约 3 µs重复率大约 16,6 kHz最大脉冲能量8 nJ
角度偏差	大约 0,5 °
物体尺寸	类型起始于 0,5 mm ; 一般不低于 0,25 mm （示教后）
光点直径	大约 4 mm 相距 500 mm
发散角	大约 1 °
光学端面	向前直射
环境光限制	EN 60947-5-2 : 25000 Lux
注意	激光，切勿直视激光束
激光等级	1
波长	680 nm
光束发散	> 5 mrad
脉冲长度	大约 3 µs
重复率	大约 16,6 kHz
最大脉冲能量	8 nJ
MTTFd	806 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED，常亮通电，短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯	接收器：黄色 LED，光束无阻碍时亮起，稳定性控制不足时闪烁 ; 光束中断时关闭
工作电压	12 ... 24 V
空载电流	发射器：≤ 10 mA 接收器：≤ 8 mA
防护等级	III

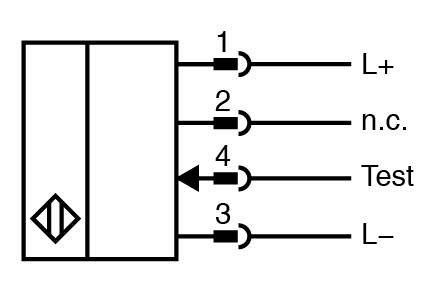

测试输入	测试 0 V 时的开关功能
开关阈值	示教输入
开关类型	常开触点 / 暗时接通

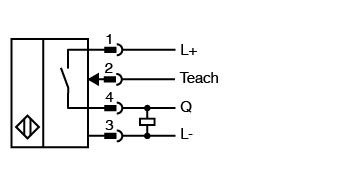

信号输出	1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 50 mA ，阻抗负载
电压降	≤ 1,5 V DC
开关频率	大约 2 kHz
响应时间	250 µs
产品标准	EN 60947-5-2
激光安全	IEC 60825-1:2014
UL 认证	E87056 ， cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
FDA 认证	IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。
环境温度	-10 ... 60 °C (14 ... 140 °F)
存储温度	-20 ... 70 °C (-4 ... 158 °F)
防护等级	IP67
连接	200 mm 固定缆线，带 4 针 M8x1 连接器
材料	材料
外壳PC（聚碳酸酯）和不锈钢光学端面PMMA电缆PUR	外壳PC（聚碳酸酯）和不锈钢光学端面PMMA电缆PUR
质量	大约 10 g 每个传感器
紧固螺丝的紧固扭矩	0,25 Nm

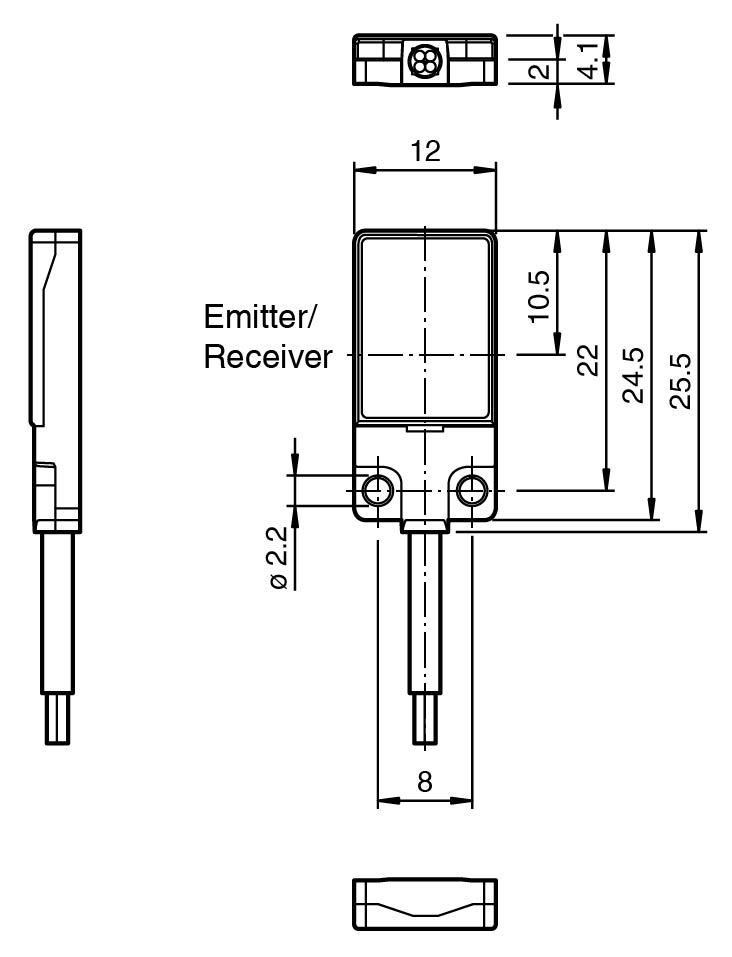

尺寸	尺寸
高度25,5 mm宽度12 mm深度4,1 mm	高度25,5 mm宽度12 mm深度4,1 mm
电缆长度	200 mm
外壳	PC（聚碳酸酯）和不锈钢
光学端面	PMMA
电缆	PUR
高度	25,5 mm
宽度	12 mm
深度	4,1 mm
