OBR1000-R2-E3-0,2M-V31-P

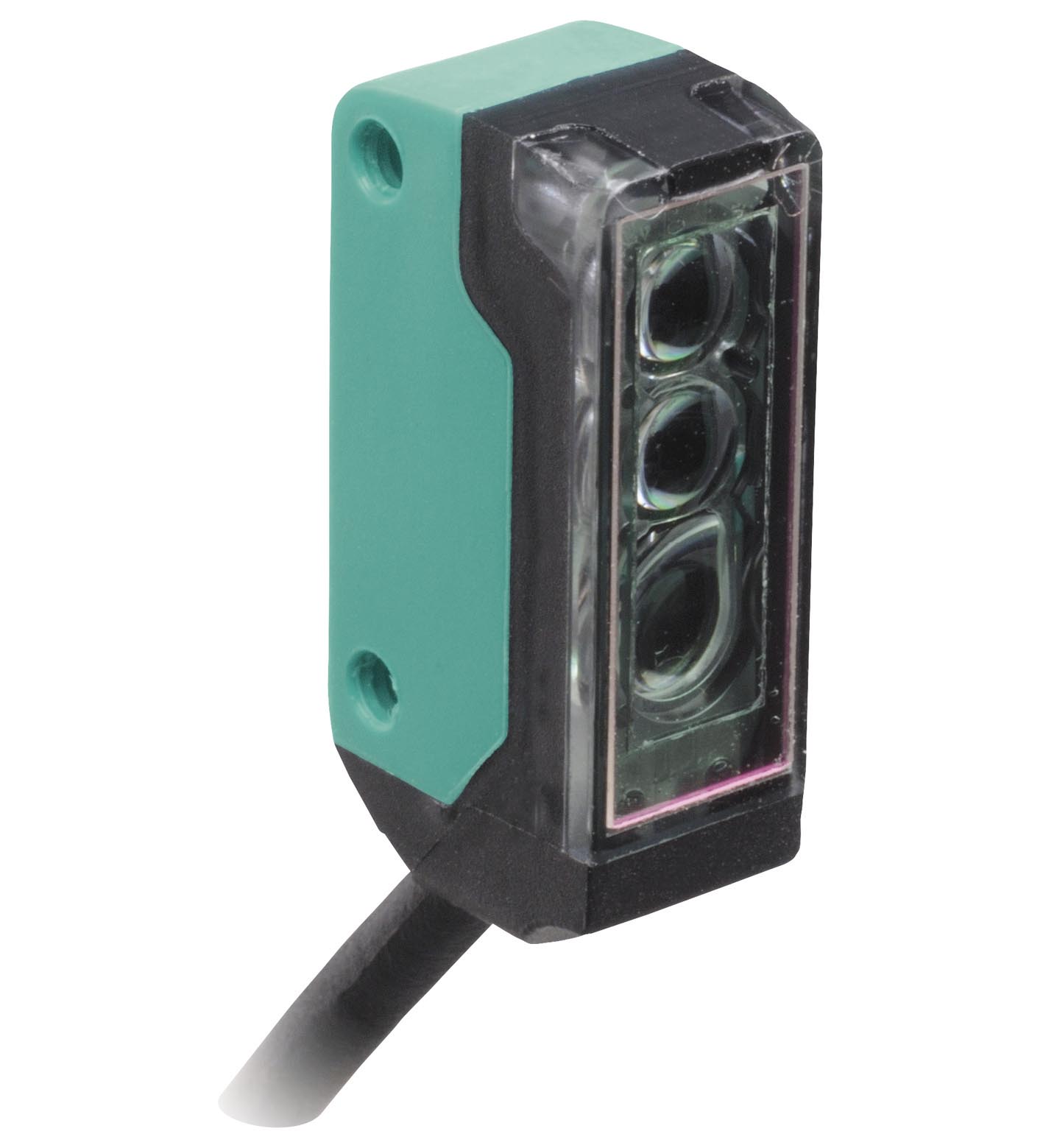

OBR1000-R2-E3-0,2M-V31-P 反射板型传感器

订货号: 70141807
产品分类: 反射板型传感器

适合标准应用的反射板型光电传感器，微型设计，带偏振滤波片，1000 mm 检测范围，红光，亮通，PNP 输出，带 4 针 M8 插头的 200 mm 固定缆线

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

有效检测距离	0 ... 1 m
反射板的距离	40 ... 1000 mm
检测范围极限值	1,4 m
参考目标	H40 反射板
光源	LED
光源类型	调制可见红光， 630 nm
偏振滤波片	是
角度偏差	大约 2 °
光点直径	大约 60 mm 相距 800 mm
发散角	大约 2 °
光学端面	向前直射
环境光限制	EN 60947-5-2 : 30000 Lux
MTTFd	800 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED，常亮通电，短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯	黄色 LED：接收到光束时亮起 ; 稳定性控制不足时闪烁；光束中断时关闭
工作电压	10 ... 30 V DC ， 2 级
空载电流	< 10 mA
测试输入	测试 0 V 时的开关功能
开关类型	常闭触点 / 亮时接通

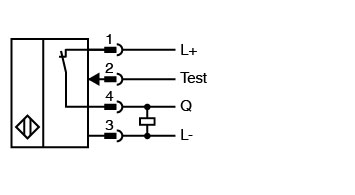

信号输出	1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 50 mA
电压降	≤ 1,5 V DC
开关频率	大约 800 Hz
响应时间	600 µs
产品标准	EN 60947-5-2
UL 认证	cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-25 ... 60 °C (-13 ... 140 °F)
存储温度	-30 ... 70 °C (-22 ... 158 °F)
防护等级	IP67
连接	200 mm 固定缆线，带 4 针 M8x1 连接器
材料	材料
外壳PC/ABS 和 TPU光学端面PMMA电缆PUR	外壳PC/ABS 和 TPU光学端面PMMA电缆PUR
安装	固定螺丝， 2 x M2 内六角螺丝包含在交货范围内
质量	大约 20 g

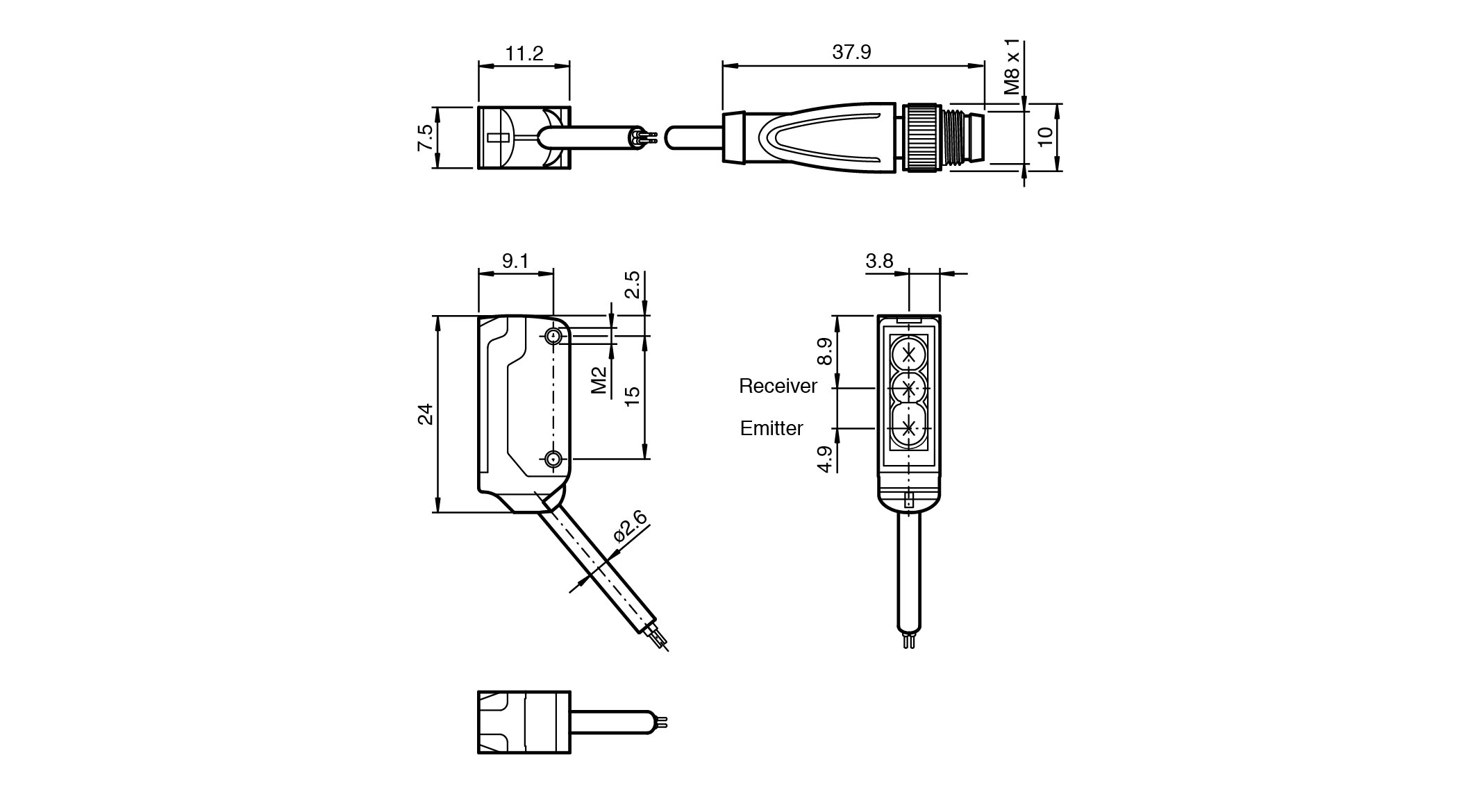

尺寸	尺寸
高度24 mm宽度7,5 mm深度11,2 mm	高度24 mm宽度7,5 mm深度11,2 mm
电缆长度	200 mm
外壳	PC/ABS 和 TPU
光学端面	PMMA
电缆	PUR
高度	24 mm
宽度	7,5 mm
深度	11,2 mm
