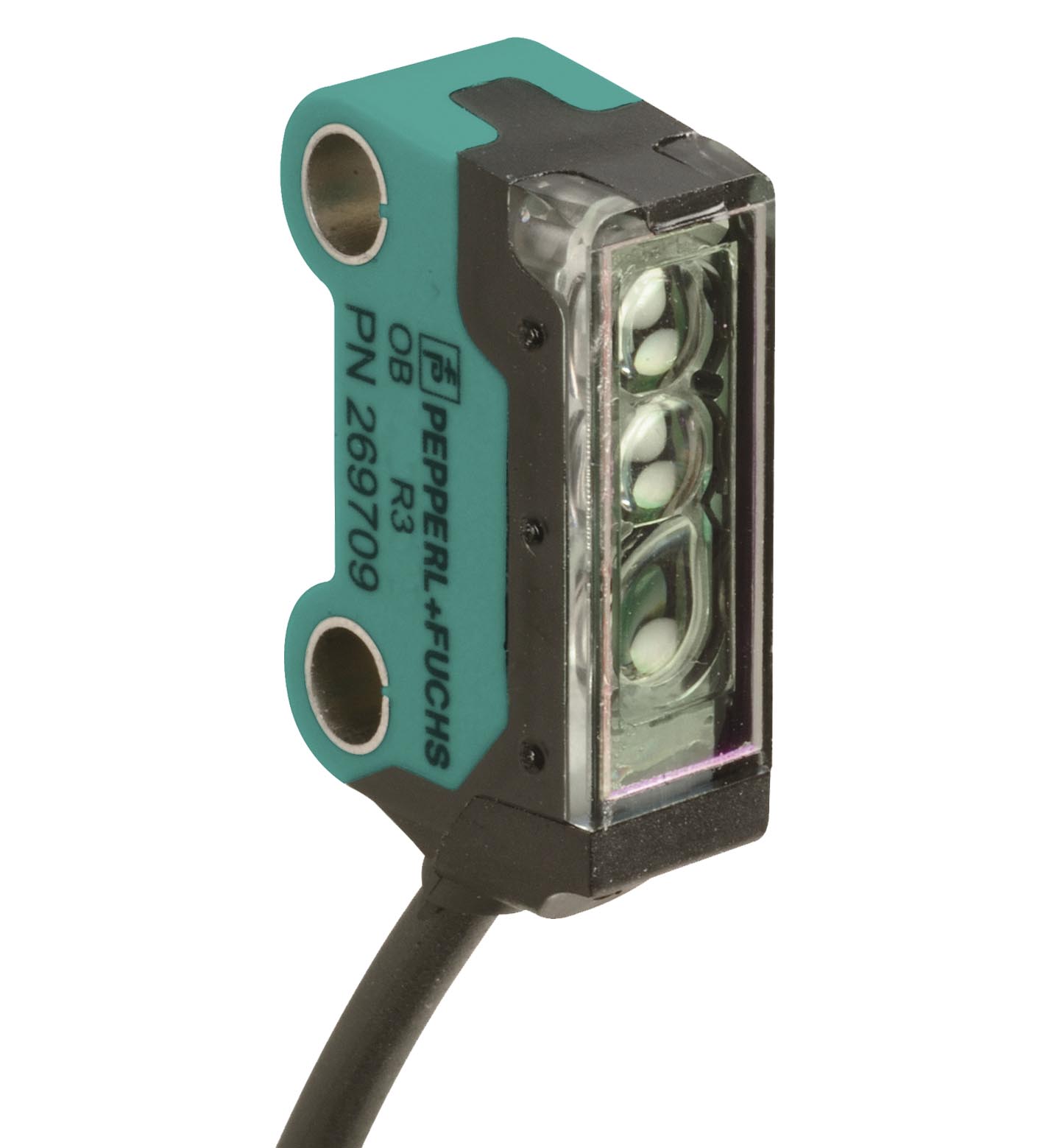

产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 有效检测距离 | 0 ... 2 m |
|---|---|
| 反射板的距离 | 40 ... 2000 mm |
| 检测范围极限值 | 2,3 m |
| 参考目标 | H40 反射板 |
| 光源 | 激光二极管 |
| 光源类型 | 调制可见红光 ， 680 nm |
| 偏振滤波片 | 是 |
| 激光额定值 | 激光额定值 |
| 注意激光 ， 切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad脉冲长度大约 3 µs重复率大约 16,6 kHz最大脉冲能量8 nJ | 注意激光 ， 切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad脉冲长度大约 3 µs重复率大约 16,6 kHz最大脉冲能量8 nJ |
| 光点直径 | 大约 35 mm 相距 2000 mm |
| 发散角 | 大约 0,5 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | EN 60947-5-2 : 30000 Lux |
| 注意 | 激光 ， 切勿直视激光束 |
| 激光等级 | 1 |
| 波长 | 680 nm |
| 光束发散 | > 5 mrad |
| 脉冲长度 | 大约 3 µs |
| 重复率 | 大约 16,6 kHz |
| 最大脉冲能量 | 8 nJ |
| MTTFd | 800 a |
| 任务时间 (TM) | 10 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，常亮 通电 ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 功能指示灯 | 黄色 LED： 接收到光束时亮起 ; 稳定性控制不足时闪烁； 光束中断时关闭 |
| 工作电压 | 12 ... 24 V |
| 空载电流 | < 10 mA |
| 防护等级 | III |
| 开关类型 | 常闭触点 / 亮时接通 |

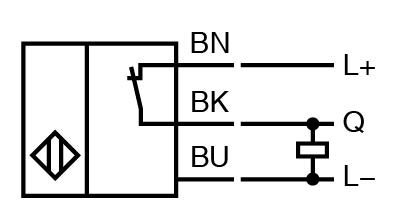

| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 50 mA ， 阻抗负载 |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 大约 2 kHz |
| 响应时间 | 250 µs |
| 产品标准 | EN 60947-5-2 |
| 激光安全 | IEC 60825-1:2014 |
| UL 认证 | E87056 ， cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| FDA 认证 | IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。 |
| 环境温度 | -20 ... 60 °C (-4 ... 140 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m 固定电缆 |
| 材料 | 材料 |
| 外壳PC/ABS 和 TPU光学端面PMMA电缆PUR | 外壳PC/ABS 和 TPU光学端面PMMA电缆PUR |
| 质量 | 大约 20 g |

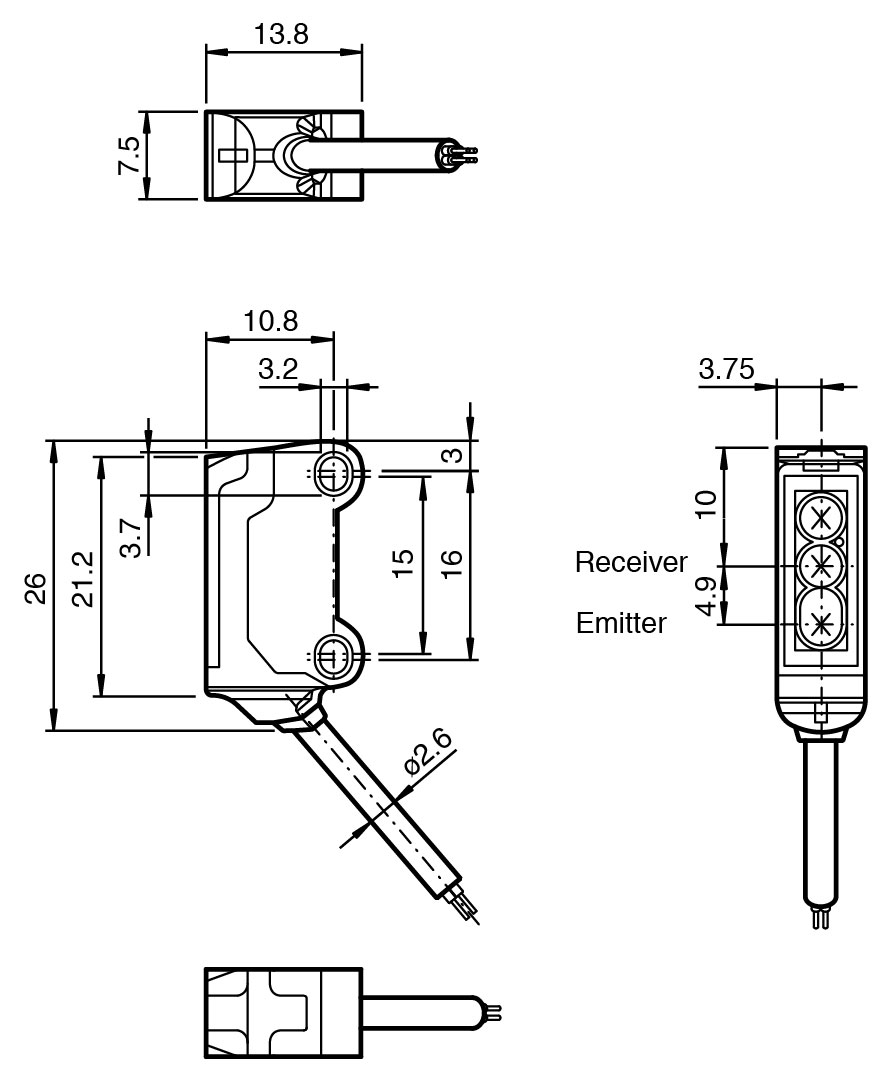

| 尺寸 | 尺寸 |
| 高度26 mm宽度7,5 mm深度13,8 mm | 高度26 mm宽度7,5 mm深度13,8 mm |
| 电缆长度 | 2 m |
| 外壳 | PC/ABS 和 TPU |
| 光学端面 | PMMA |
| 电缆 | PUR |
| 高度 | 26 mm |
| 宽度 | 7,5 mm |
| 深度 | 13,8 mm |
