OBR50M-R300-2PP-V1

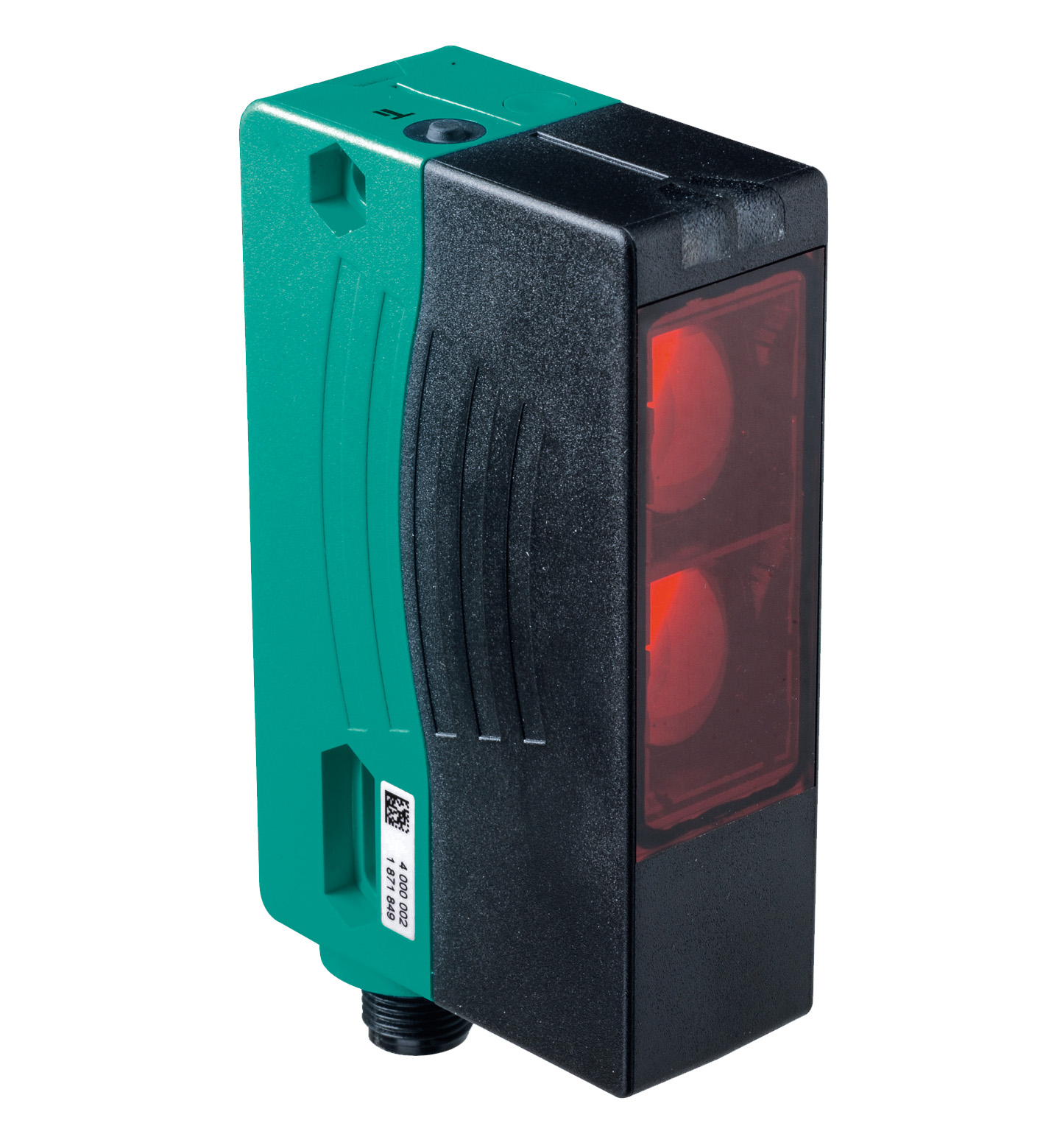

OBR50M-R300-2PP-V1 反射板型传感器

反射板型传感器

TECHNICAL DATA

规格参数

通用规格

有效检测距离	0 ... 50 m
反射板的距离	0,2 ... 50 m
参考目标	3 x REF-H100
光源	LED
光源类型	调制可见红光
LED 危险等级标记	免除组
角度偏差	最大 ± 2°
测量方法	脉冲测距技术 (PRT)
光点直径	约 16 cm x 18 cm 相距 10 m
环境光限制	50000 Lux
窗口宽度	100 mm
MTTFd	100 a
任务时间 (TM)	10 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED
功能指示灯	2 个黄色 LED，用于指示开关状态
控制元件	示教按键
工作电压	10 ... 30 V DC
纹波	10 % 在电源容限内
空载电流	≤ 80 mA / 24 V DC
可用前的时间延迟	< 0,7 s ，温度 < -30°C 时，通电 5 分钟后达到规格值

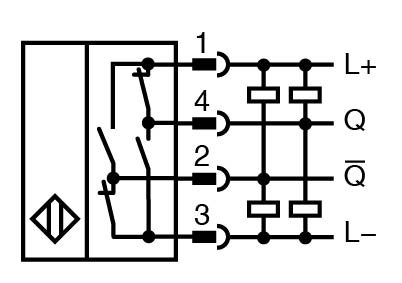

开关类型	Q - Pin4：NPN 常开/暗时接通，PNP 常闭/亮时接通 /Q - Pin2：NPN 常闭/亮时接通，PNP 常开/暗时接通
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护
开关电压	最大 30 V DC
开关电流	最大 100 mA
开关频率	50 Hz
响应时间	5 ms
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
环境温度	-40 ... 55 °C (-40 ... 131 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67
连接	4 针 M12 x 1 连接器
材料	材料
外壳塑料 ABS光学端面PMMA	外壳塑料 ABS光学端面PMMA
质量	90 g

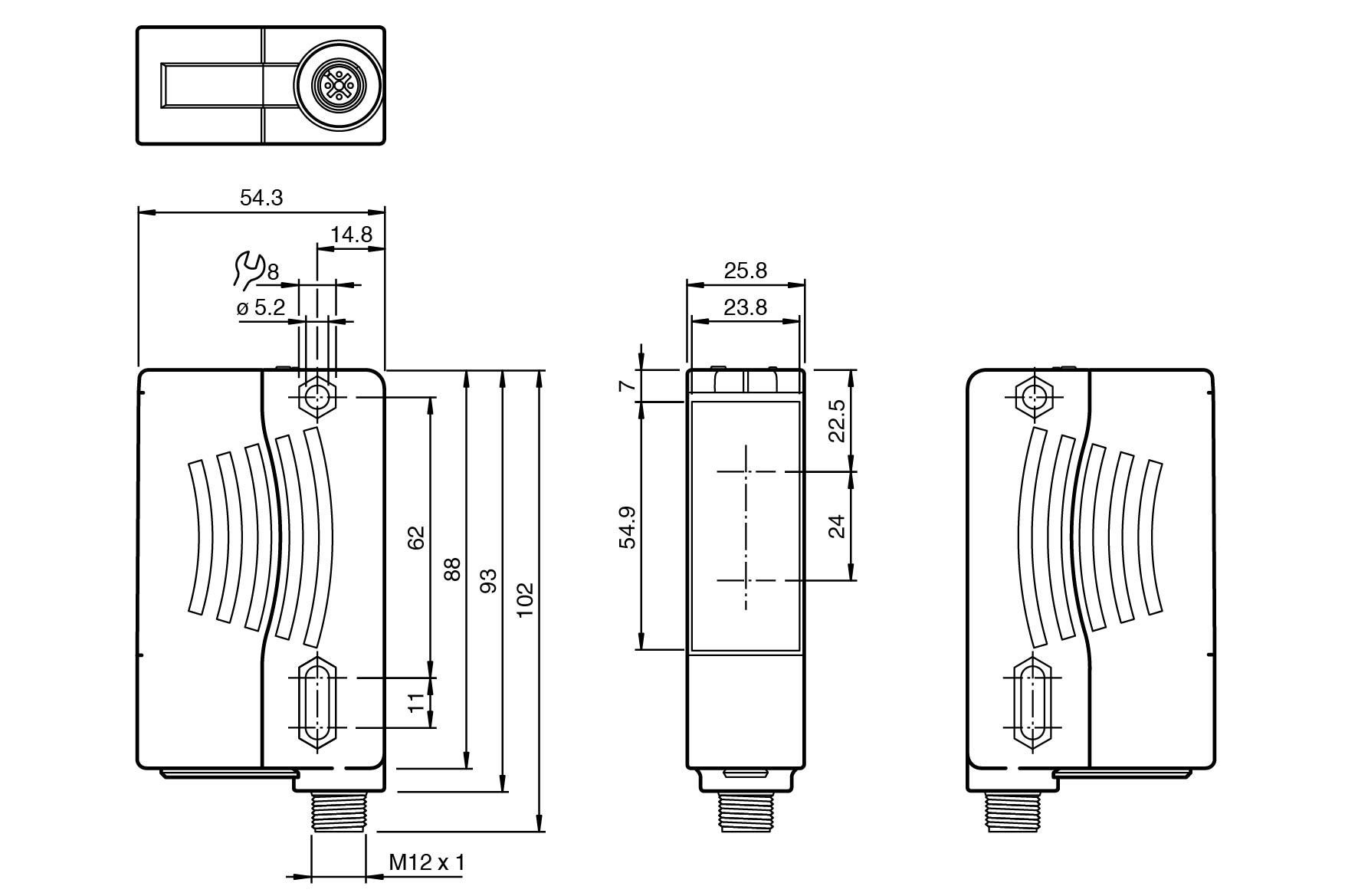

尺寸	尺寸
高度88 mm宽度25,8 mm深度54,3 mm	高度88 mm宽度25,8 mm深度54,3 mm
外壳	塑料 ABS
光学端面	PMMA
高度	88 mm
宽度	25,8 mm
深度	54,3 mm
