倍加福

OBT100-R100-2EP-IO-V31-1T-L

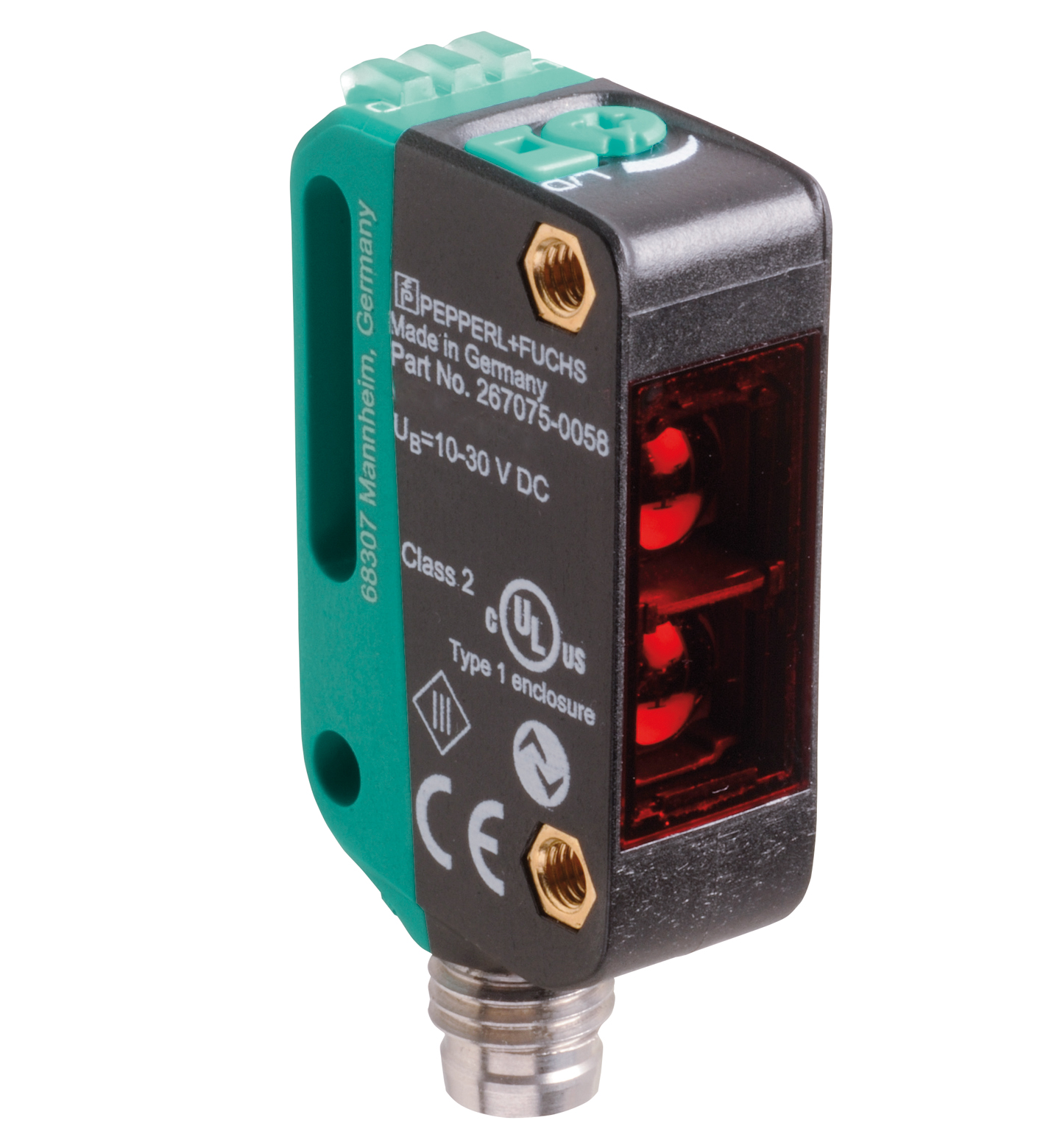

OBT100-R100-2EP-IO-V31-1T-L 三角测量型光电传感器 (BGE)

订货号: 267075-100231
产品分类: 漫反射型光电式传感器

带背景分析功能的激光漫反射型光电传感器

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	7 ... 100 mm
最小检测范围	7 ... 25 mm
最大检测范围	7 ... 100 mm
调整范围	25 ... 100 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	激光二极管
光源类型	调制可见红光
激光额定值	激光额定值
注意激光，切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad d63 < 1 mm，范围为 150 mm ...250 mm脉冲长度3 µs重复率大约 13 kHz最大脉冲能量10,4 nJ	注意激光，切勿直视激光束激光等级1波长680 nm光束发散> 5 mrad d63 < 1 mm，范围为 150 mm ...250 mm脉冲长度3 µs重复率大约 13 kHz最大脉冲能量10,4 nJ
黑/白差 (6 %/90 %)	< 5 % 当 150 mm
光点直径	< 1 mm 相距 60 mm
发散角	大约 0,3 °
环境光限制	EN 60947-5-2 : 40000 Lux
注意	激光，切勿直视激光束
激光等级	1
波长	680 nm
光束发散	> 5 mrad d63 < 1 mm，范围为 150 mm ...250 mm
脉冲长度	3 µs
重复率	大约 13 kHz
最大脉冲能量	10,4 nJ
MTTFd	560 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯	黄色 LED：常亮 - 检测到背景（未检测到物体）常灭 - 检测到物体
控制元件	亮时接通/暗时接通转换开关
控制元件	感应范围调节器
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 20 mA 在 24 V 供电下
防护等级	III
接口类型	IO-Link ( 通过 C/Q = 针脚 4 )
IO-Link 修正	1.1
设备配置文件	智能传感器
设备 ID	0x110703 (1115907)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
过程数据位宽	过程数据输入 1 位过程数据输出 2 位
SIO 模式支持	是
兼容主端口类型	A

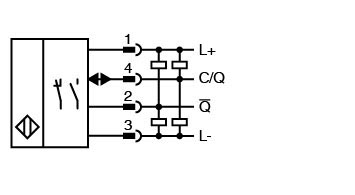

开关类型	该传感器的开关类型是可更改的。默认设置为： C/Q - 针脚 4：NPN 常开/暗通，PNP 常闭/亮通，IO-Link /Q - Pin2：NPN 常闭/亮时接通，PNP 常开/暗时接通
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
开关频率	1650 Hz
响应时间	300 µs
通信接口	IEC 61131-9
产品标准	EN 60947-5-2
激光安全	EN 60825-1:2014
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
FDA 认证	IEC 60825-1:2014 符合 21 CFR 1040.10 和 1040.11，但不符合 IEC 60825-1 第 3 版（如 2019 年 5 月 8 日发布的第 56 号激光通知所述）。
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67 / IP69 / IP69K
连接	M8 x 1 连接器，4 针
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 10 g

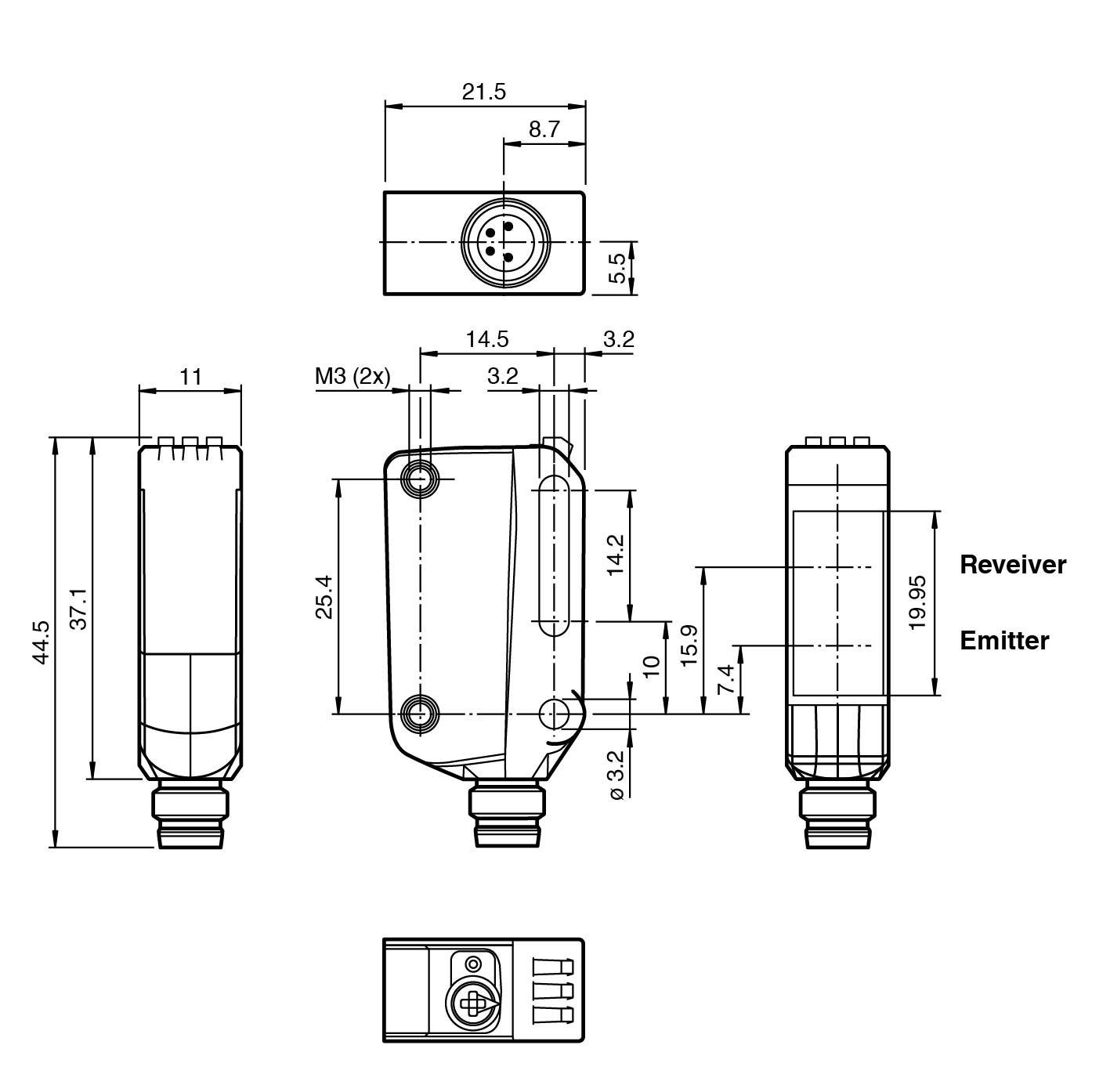

尺寸	尺寸
高度44,5 mm宽度11 mm深度21,5 mm	高度44,5 mm宽度11 mm深度21,5 mm
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	44,5 mm
宽度	11 mm
深度	21,5 mm
