OBT1250-R202-2EP-V1

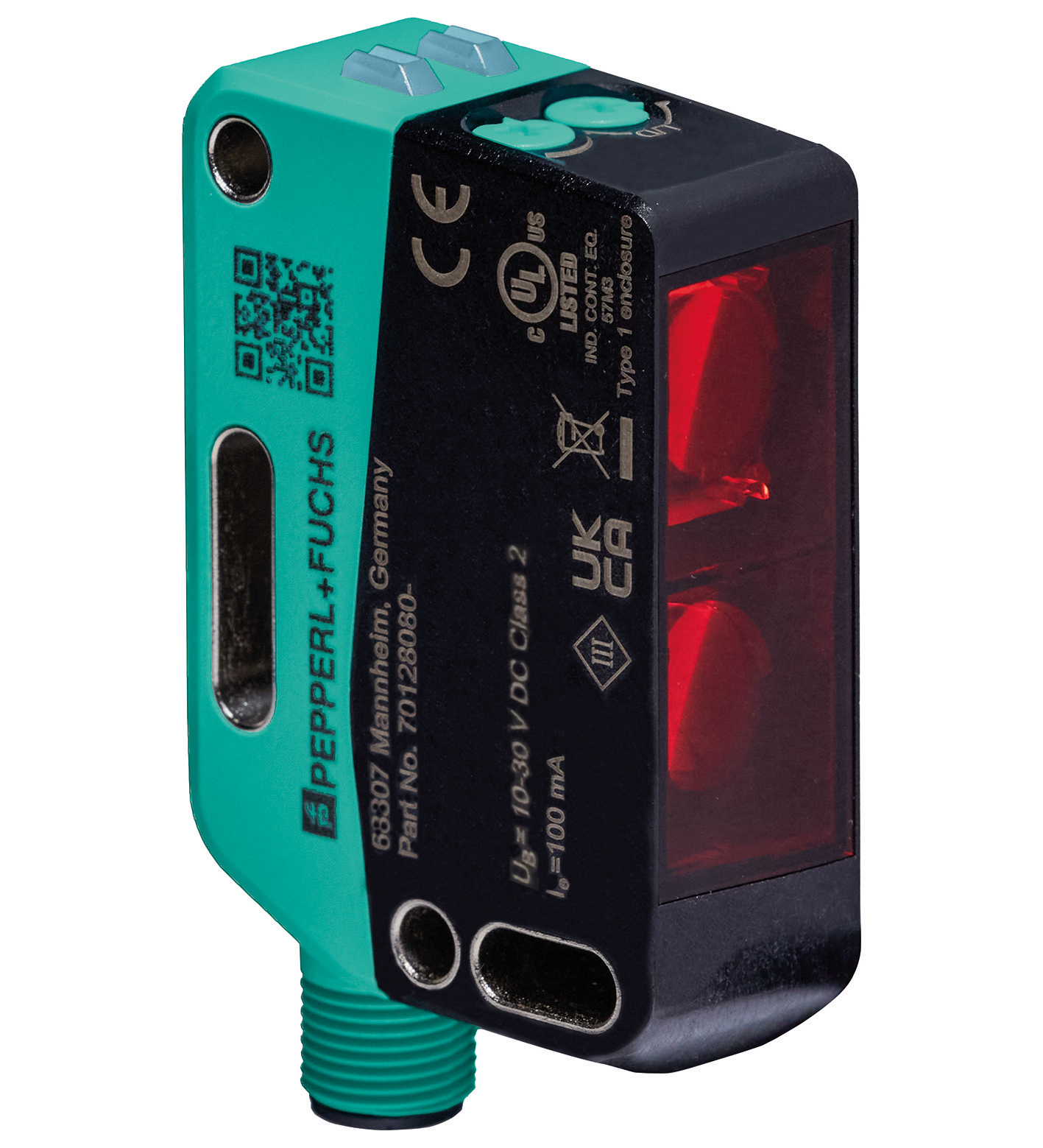

OBT1250-R202-2EP-V1 三角测量传感器 (BGS)

订货号: 70128080-100019
产品分类: 漫反射型光电式传感器

三角测量传感器 (BGS)

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	0 ... 1250 mm
最小检测范围	0 ... 200 mm
最大检测范围	0 ... 1250 mm
调整范围	200 ... 1250 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光
LED 危险等级标记	免除组
黑/白差 (6 %/90 %)	< 40 % 当 1250 mm
光点直径	大约 50 mm 相距 1250 mm
发散角	3 °
环境光限制	EN 60947-5-2 : 30000 Lux
MTTFd	876 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：亮起 - 通电闪烁 (4 Hz) - 短路
功能指示灯	黄色 LED：常亮 - 检测到物体长灭 - 未检测到物体闪烁 (8 Hz) - 检测到故障，输出维持状态
控制元件	亮时接通/暗时接通转换开关
控制元件	感应范围调节器
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 35 mA 在 24 V 时工作电压
防护等级	III

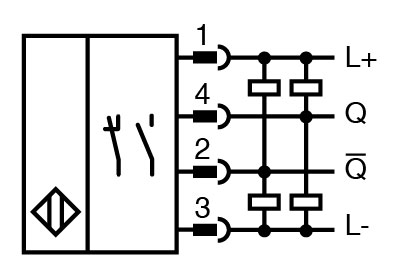

开关类型	该传感器的开关类型是可更改的。默认设置为： Q - 针脚 4：NPN 常开/亮通，PNP 常闭/暗通 /Q - 针脚 2：NPN 常闭/暗通，PNP 常开/亮通
信号输出	2 路推挽（4 合 1）互补输出，短路保护，反极性保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
开关频率	1000 Hz
响应时间	0,5 ms
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-30 ... 60 °C (-22 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67
连接	4 针 M12 x 1 连接器
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 55 g

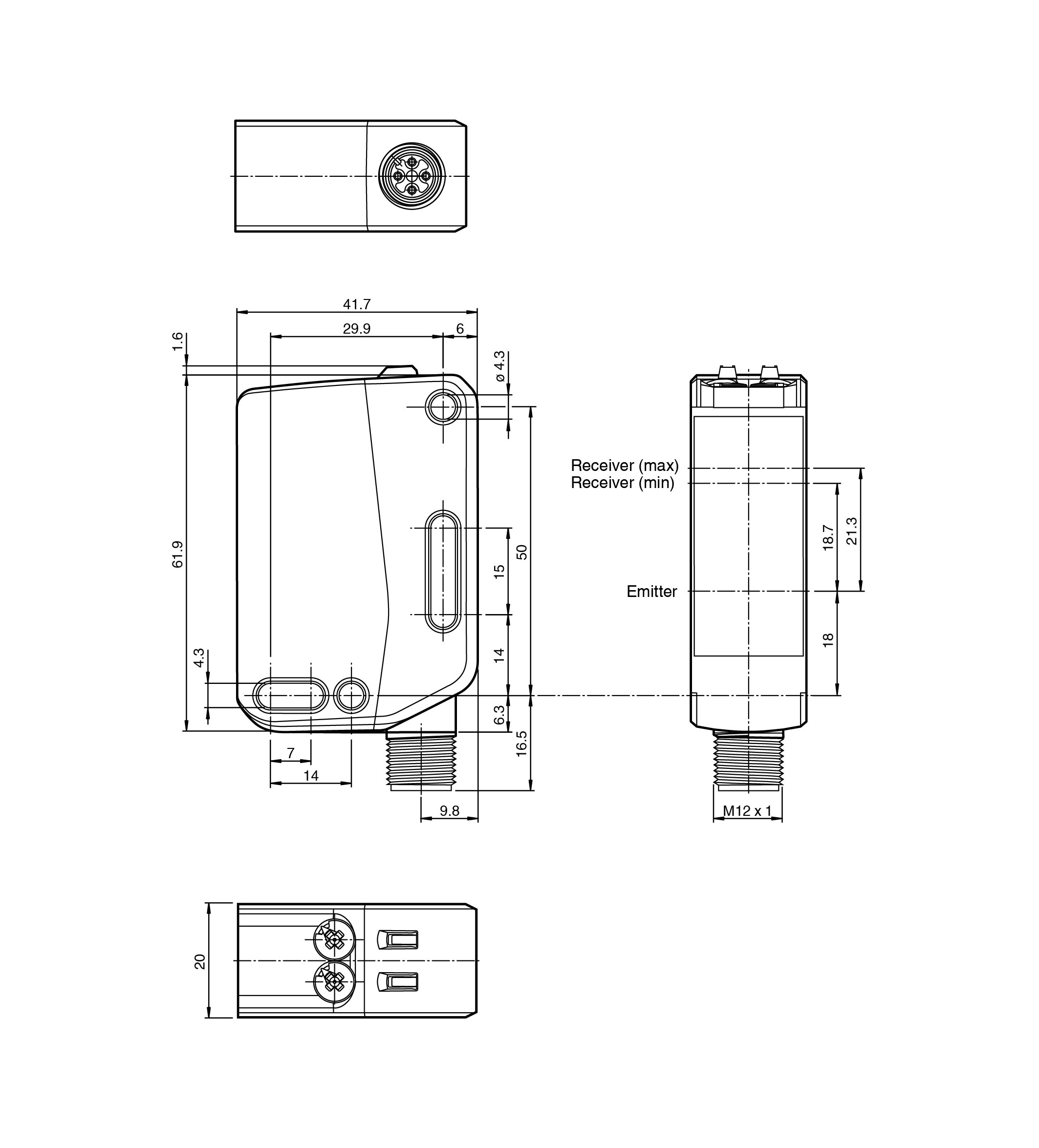

尺寸	尺寸
高度61,9 mm宽度20 mm深度41,7 mm	高度61,9 mm宽度20 mm深度41,7 mm
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	61,9 mm
宽度	20 mm
深度	41,7 mm
