产品数据表
Datasheet
已就绪 · 可下载下载文件
TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 0 ... 1250 mm |
|---|---|
| 最小检测范围 | 0 ... 200 mm |
| 最大检测范围 | 0 ... 1250 mm |
| 调整范围 | 200 ... 1250 mm |
| 参考目标 | 标准白色平板，100 mm x 100 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| LED 危险等级标记 | 免除组 |
| 黑/白差 (6 %/90 %) | < 40 % 当 1250 mm |
| 光点直径 | 大约 50 mm 相距 1250 mm |
| 发散角 | 3 ° |
| 环境光限制 | EN 60947-5-2 : 30000 Lux |
| MTTFd | 642 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：通电 |
| 功能指示灯 | 黄色 LED：常亮 - 检测到物体长灭 - 未检测到物体 闪烁 (8 Hz) - 检测到故障，输出维持状态 |
| 控制元件 | 亮时接通/暗时接通转换开关 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 24 ... 240 V AC/DC |
| 空载电流 | < 30 mA 在 24 V 时 工作电压 |
| 防护等级 | II |
| 额定绝缘电压Ui250 V额定冲击耐受电压Uimp2500 V | 额定绝缘电压Ui250 V额定冲击耐受电压Uimp2500 V |
| 功耗 | ≤ 3,5 VA |
| 保险丝 | 安全保险丝 ≤ 2 A（慢熔），符合 IEC 60127-2 Sheet 1 建议：发生短路后，请检查设备是否运行正常。 |
| 额定绝缘电压 | 250 V |
| 额定冲击耐受电压 | 2500 V |

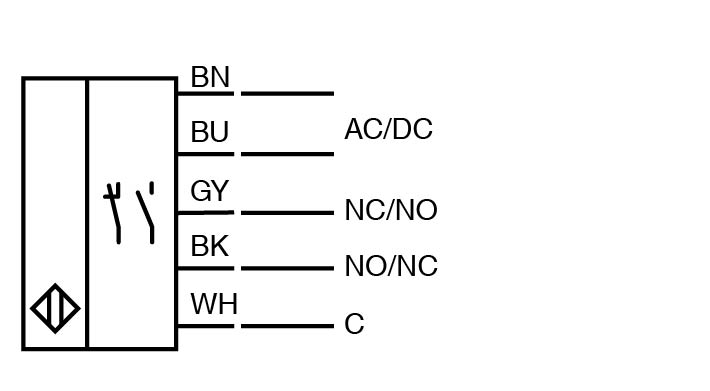

| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： Q - BK：常开/亮时接通 /Q - GY：常闭/暗时接通 C - WH：通用 |
| 信号输出 | 继电器，1 个交流发电机 |
| 开关电压 | 最大 240 V AC/DC |
| 开关电流 | 最大 2,5 A ， 请参阅“特性曲线”章节 |
| 开关电源 | 直流：最大 95 W 交流：最大 600 VA |
| 使用类别 | DC-12 ， DC-13 ， AC-12 u. AC-140 |
| 开关频率 | 25 Hz |
| 响应时间 | ≤ 20 ms |
| 产品标准 | EN 60947-5-2 ， EN 60947-1 |
| UL 认证 | E87056 ， 通过 cULus 认证 |
| 环境温度 | -30 ... 60 °C (-22 ... 140 °F) ，固定缆线 -20 ... 60 °C (-4 ... 140 °F) ，可移动缆线 不适用于输送链 |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 污染程度 | 3 |
| 防护等级 | IP67 |
| 连接 | 2 m 固定缆线 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PMMA | 外壳PC（聚碳酸酯）光学端面PMMA |
| 质量 | 大约 120 g |

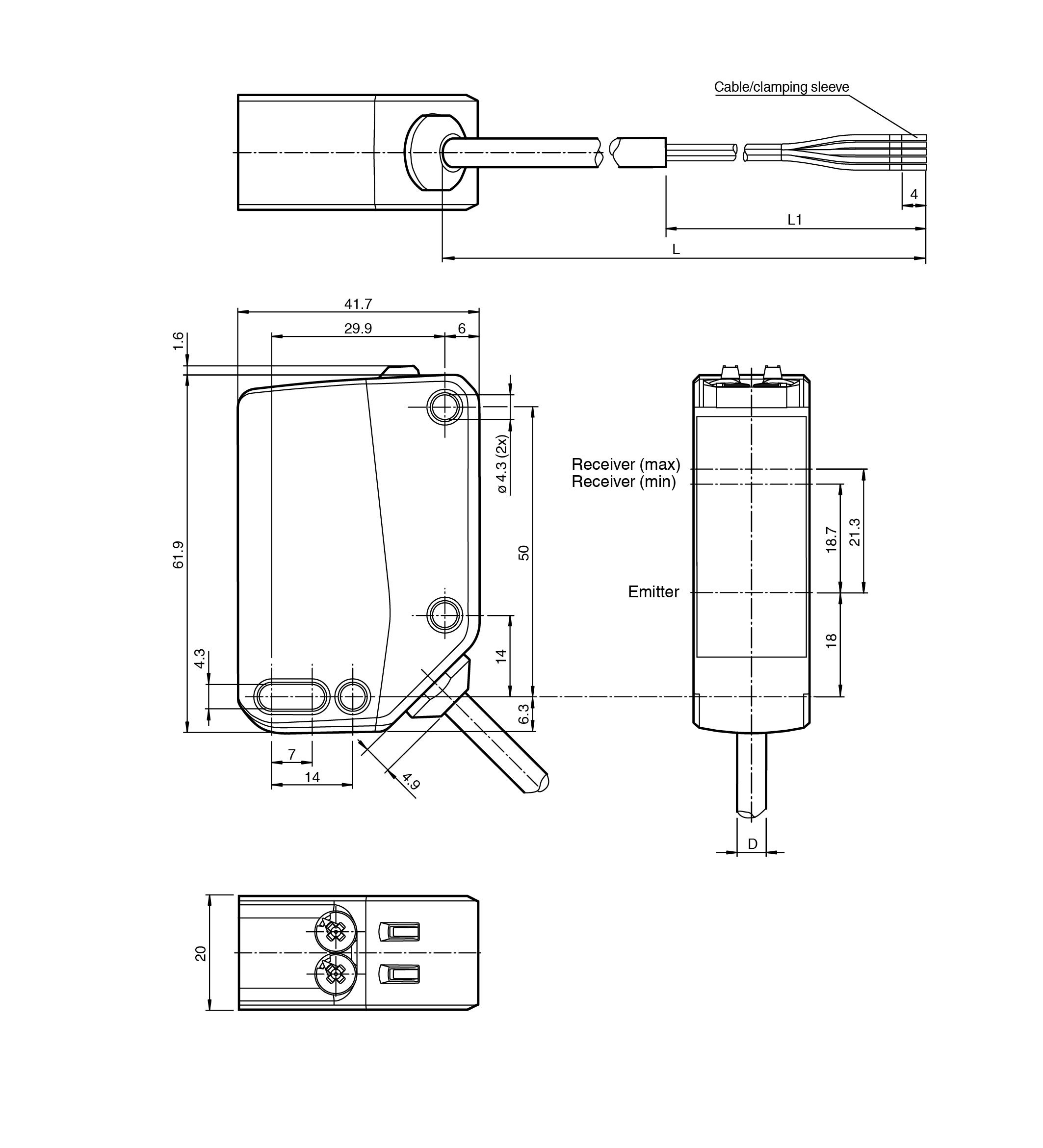

| 尺寸 | 尺寸 |
| 高度61,9 mm宽度20 mm深度41,7 mm | 高度61,9 mm宽度20 mm深度41,7 mm |
| 电缆长度 | 2 m |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PMMA |
| 高度 | 61,9 mm |
| 宽度 | 20 mm |
| 深度 | 41,7 mm |
