OBT15-R3F-E2-0,2M-V31

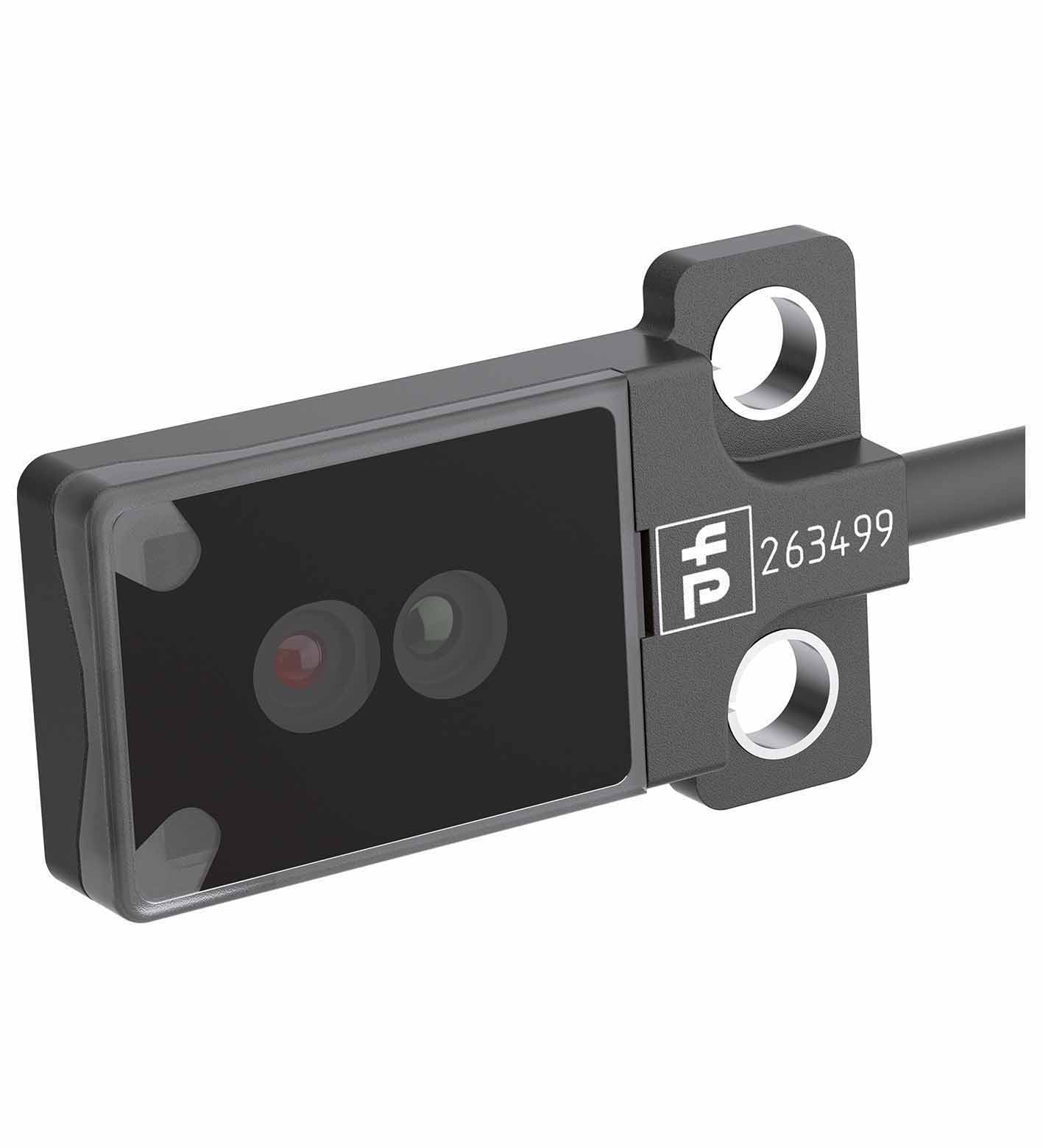

OBT15-R3F-E2-0,2M-V31 三角测量传感器 (BGS)

订货号: 263504
产品分类: 漫反射型光电式传感器

带背景抑制功能的三角测量型光电传感器，适合标准应用，扁平设计，M3 安装，15 mm 感应范围，红光，亮通，PNP 输出，带 0.2 m 固定缆线和 4 针 M8 插头

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	1 ... 15 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光， 630 nm
LED 危险等级标记	免除组
黑/白差 (6 %/90 %)	< 15 % 当 15 mm
角度偏差	大约 2 °
物体尺寸	类型起始于 0,1 mm @ 14 mm
光点直径	大约 2,5 mm 相距 15 mm
发散角	大约 5 °
光学端面	向前直射
环境光限制	EN 60947-5-2 : 25000 Lux
MTTFd	800 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED，常亮通电，短路 : 绿色 LED 闪烁（约 4 Hz）
功能指示灯	黄色 LED 亮起：检测到物体时亮起
工作电压	10 ... 30 V DC
空载电流	< 15 mA
防护等级	III
开关类型	常开触点 / 亮时接通

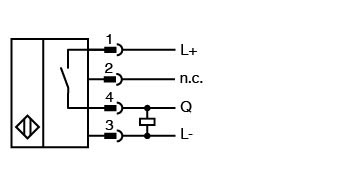

信号输出	1 路 PNP 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 50 mA ，阻抗负载
电压降	≤ 1,5 V DC
开关频率	大约 1 kHz
响应时间	500 µs
产品标准	EN 60947-5-2
UL 认证	E87056 ， cULus 认证，2 类电源
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-20 ... 60 °C (-4 ... 140 °F)
存储温度	-20 ... 70 °C (-4 ... 158 °F)
防护等级	IP67
连接	200 mm 固定缆线，带 4 针 M8x1 连接器
材料	材料
外壳PC（聚碳酸酯）和不锈钢光学端面PMMA电缆PUR	外壳PC（聚碳酸酯）和不锈钢光学端面PMMA电缆PUR
质量	大约 10 g
紧固螺丝的紧固扭矩	1 Nm

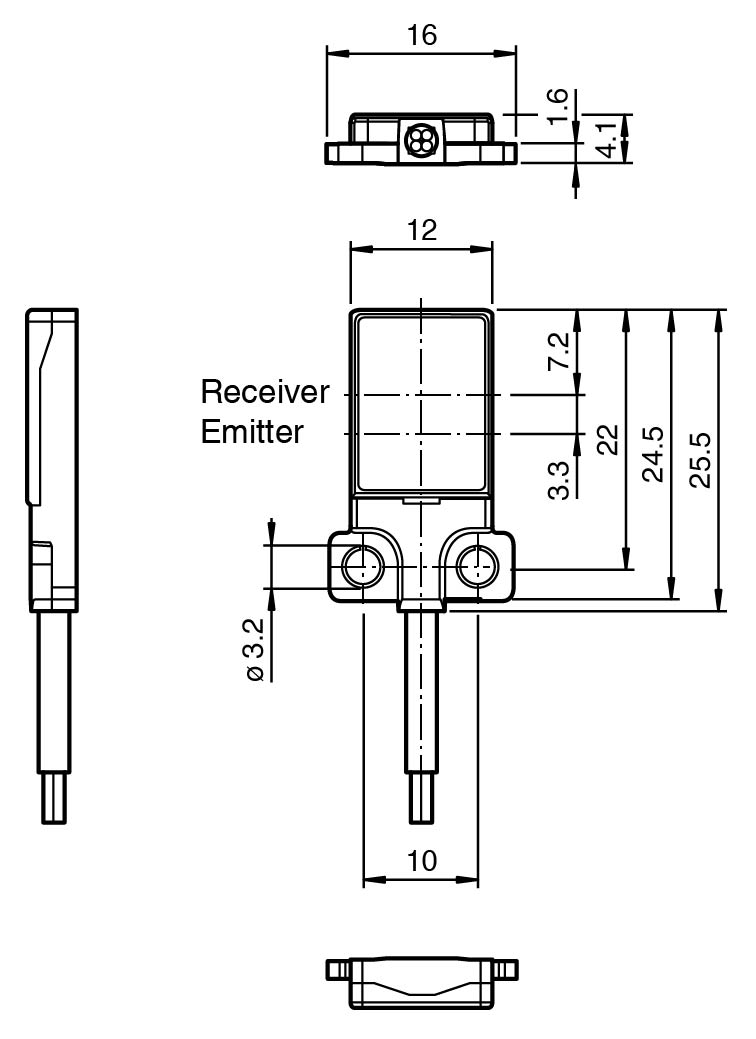

尺寸	尺寸
高度25,5 mm宽度16 mm深度4,1 mm	高度25,5 mm宽度16 mm深度4,1 mm
电缆长度	200 mm
外壳	PC（聚碳酸酯）和不锈钢
光学端面	PMMA
电缆	PUR
高度	25,5 mm
宽度	16 mm
深度	4,1 mm
