OBT150-18GK40-E1-V1

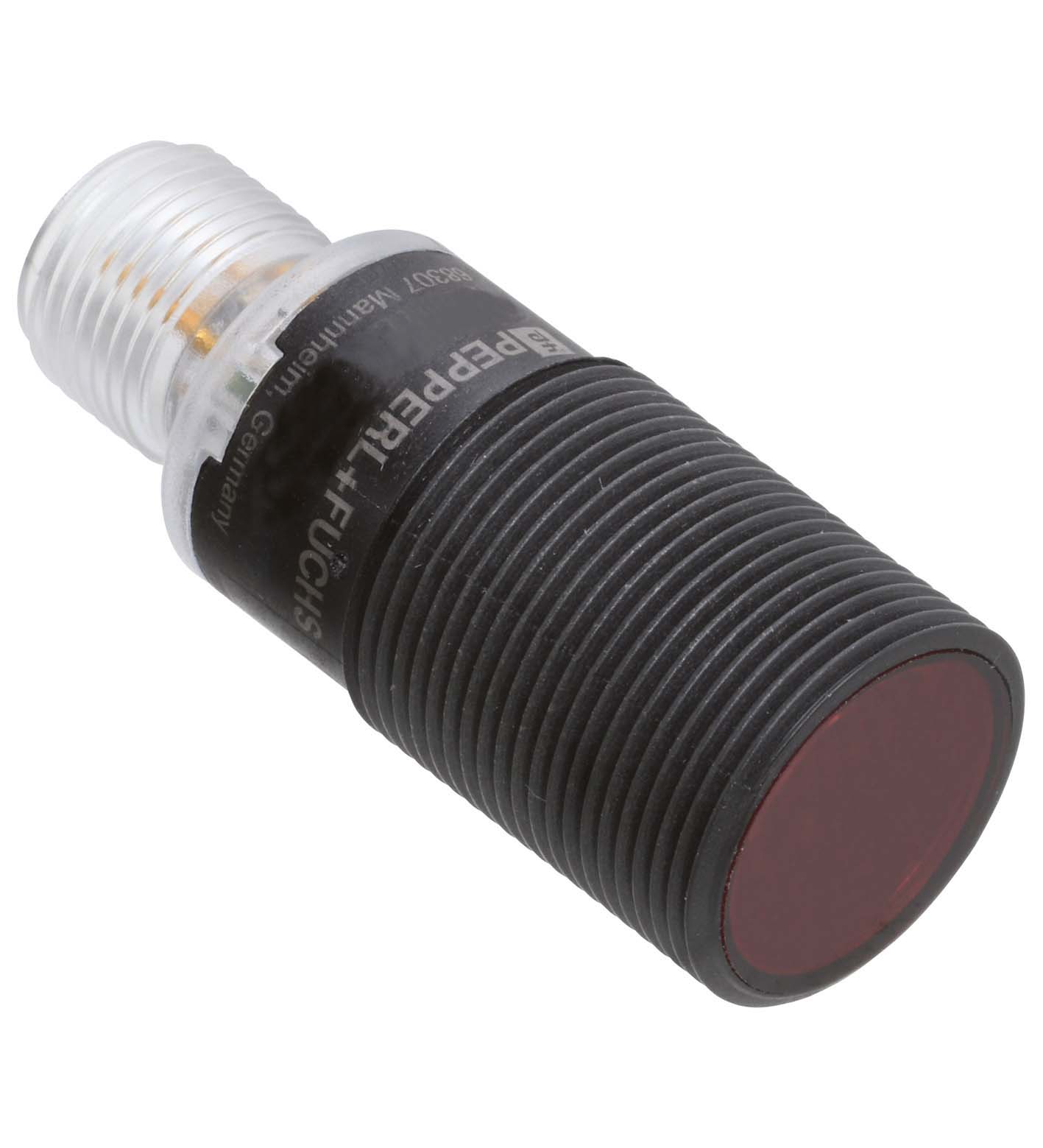

OBT150-18GK40-E1-V1 三角测量传感器 (BGS)

订货号: 70113328-100168
产品分类: 光电传感器

三角测量传感器 (BGS)

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	10 ... 150 mm
最小检测范围	10 ... 40 mm
最大检测范围	12 ... 150 mm
调整范围	40 ... 150 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光
黑/白差 (6 %/90 %)	< 10 % 当 150 mm
光点直径	大约 6 mm 在检测范围内 150 mm
发散角	大约 2 °
光学端面	向前直射
环境光限制	EN 60947-5-2 100000 Lux
迟滞	< 2 %
MTTFd	1734 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：亮起 - 通电闪烁 (4 Hz) - 短路
功能指示灯	黄色 LED：常亮 - 检测到物体长灭 - 未检测到物体
控制元件	灵敏度调节
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 25 mA
防护等级	III

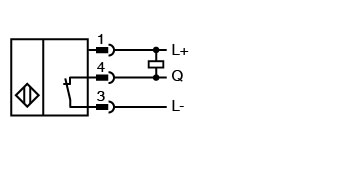

开关类型	Q - 针脚 4: NPN 常闭/暗时接通
信号输出	1 路 NPN 输出，短路保护，反极性保护，集电极开路
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
电压降	≤ 1,5 V DC
开关频率	500 Hz
响应时间	≤ 1 ms
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67
连接	3 针 M12 x 1 连接器
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA连接器塑料	外壳PC（聚碳酸酯）光学端面PMMA连接器塑料
质量	大约 8 g

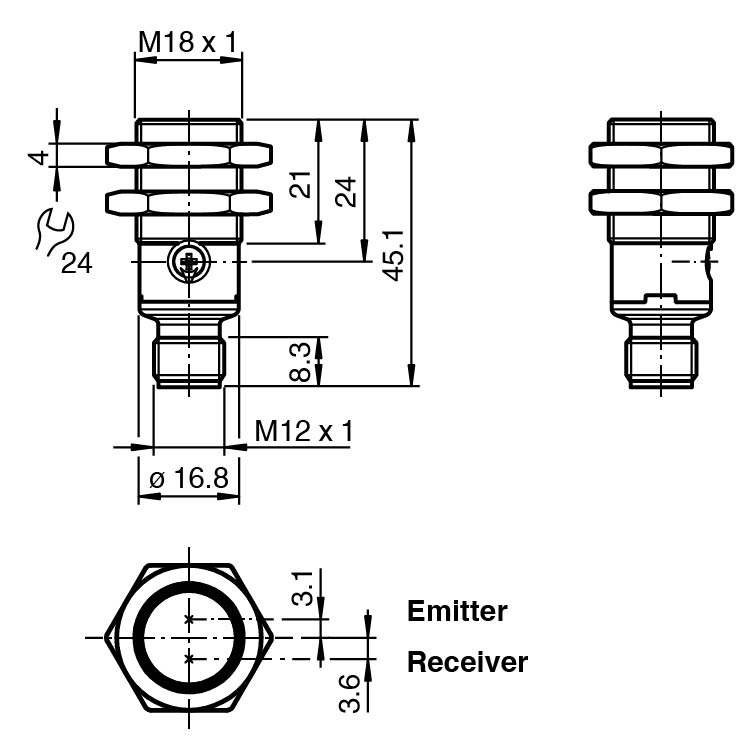

尺寸	尺寸
长度45,1 mm直径18 mm螺纹尺寸M18	长度45,1 mm直径18 mm螺纹尺寸M18
外壳	PC（聚碳酸酯）
光学端面	PMMA
连接器	塑料
长度	45,1 mm
直径	18 mm
螺纹尺寸	M18
