TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 10 ... 40 mm |
|---|---|
| 最大检测范围 | 10 ... 50 mm |
| 背景抑制 | 起始于 50 mm |
| 参考目标 | 标准白色平板，100 mm x 100 mm |
| 光源 | LED |
| 光源类型 | 调制红外光 850 nm |
| LED 危险等级标记 | 免除组 |
| 黑/白差 (6 %/90 %) | 大约 1 mm |
| 光点直径 | 大约 3 mm 当 40 mm |
| 发散角 | 大约 5 ° |
| 环境光限制 | EN 60947-5-2 : 40000 Lux |
| MTTFd | 600 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式 |
| 功能指示灯 | 黄色 LED：常亮 - 检测到物体长灭 - 未检测到物体 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | < 25 mA 在 24 V 供电下 |
| 防护等级 | III |
| 接口类型 | IO-Link ( 通过 C/Q = BK ) |
| IO-Link 修正 | 1.1 |
| 设备配置文件 | 智能传感器 |
| 设备 ID | 0x11051A (1115418) |
| 传输速率 | COM 2 (38.4 kb/s) |
| 最小循环时间 | 2,3 ms |
| 过程数据位宽 | 过程数据输入 1 位过程数据输出 2 位 |
| SIO 模式支持 | 是 |
| 兼容主端口类型 | A |

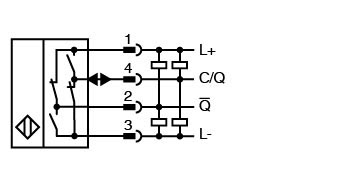

| 开关类型 | C/Q - Pin4：NPN 常闭/暗时接通，PNP 常开/亮时接通，IO-Link /Q - Pin2：NPN 常开/亮时接通，PNP 常闭/暗时接通 |
| 信号输出 | 2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 使用类别 | DC-12 和 DC-13 |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 500 Hz |
| 响应时间 | 1 ms |
| 通信接口 | IEC 61131-9 |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 / IP69 / IP69K |
| 连接 | M8 x 1 连接器，4 针 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面浮法玻璃 | 外壳PC（聚碳酸酯）光学端面浮法玻璃 |
| 质量 | 大约 10 g |

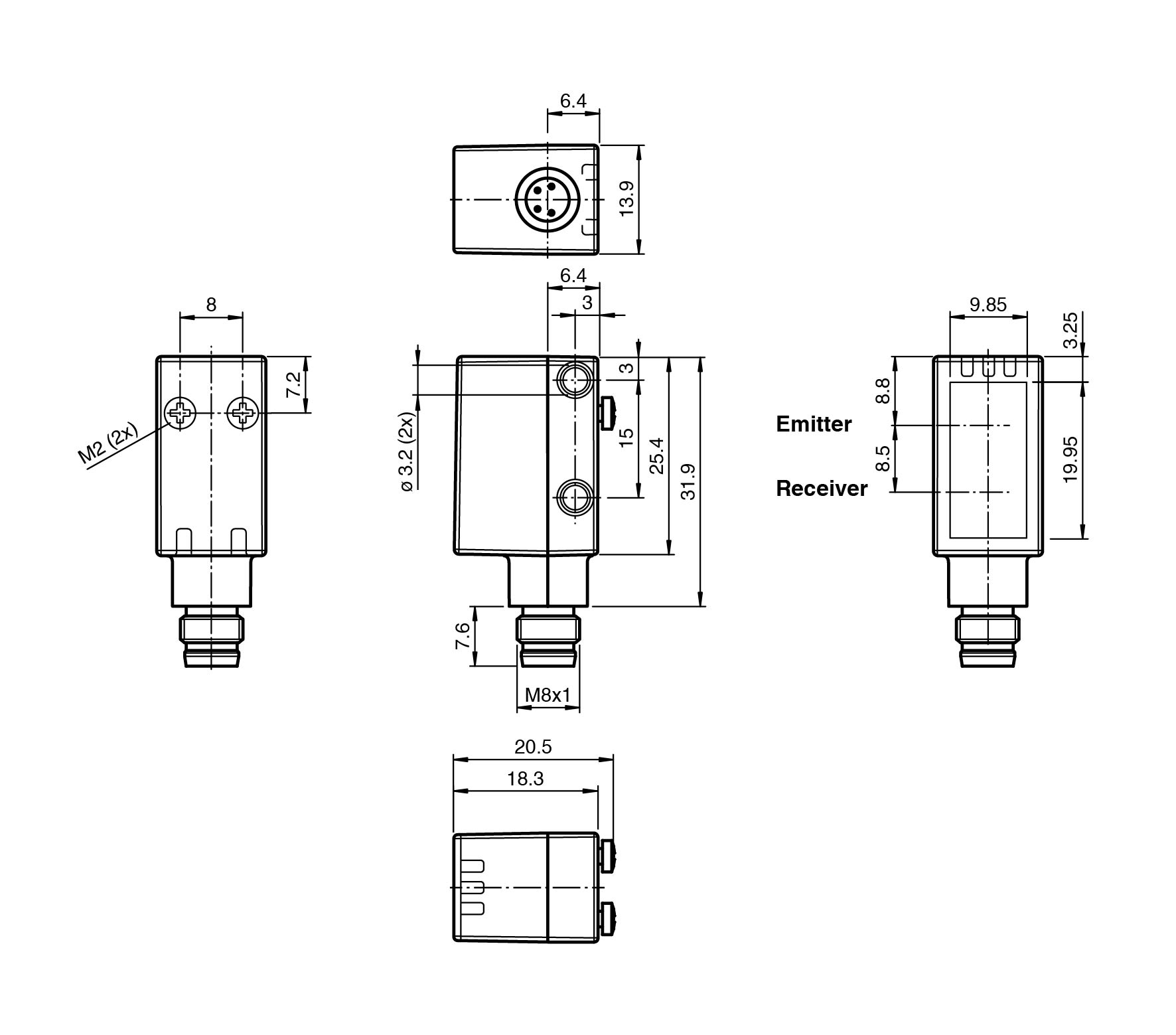

| 尺寸 | 尺寸 |
| 高度31,9 mm宽度13,9 mm深度18,3 mm | 高度31,9 mm宽度13,9 mm深度18,3 mm |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | 浮法玻璃 |
| 高度 | 31,9 mm |
| 宽度 | 13,9 mm |
| 深度 | 18,3 mm |
