OBT650-R200-2EP1-IO-V1

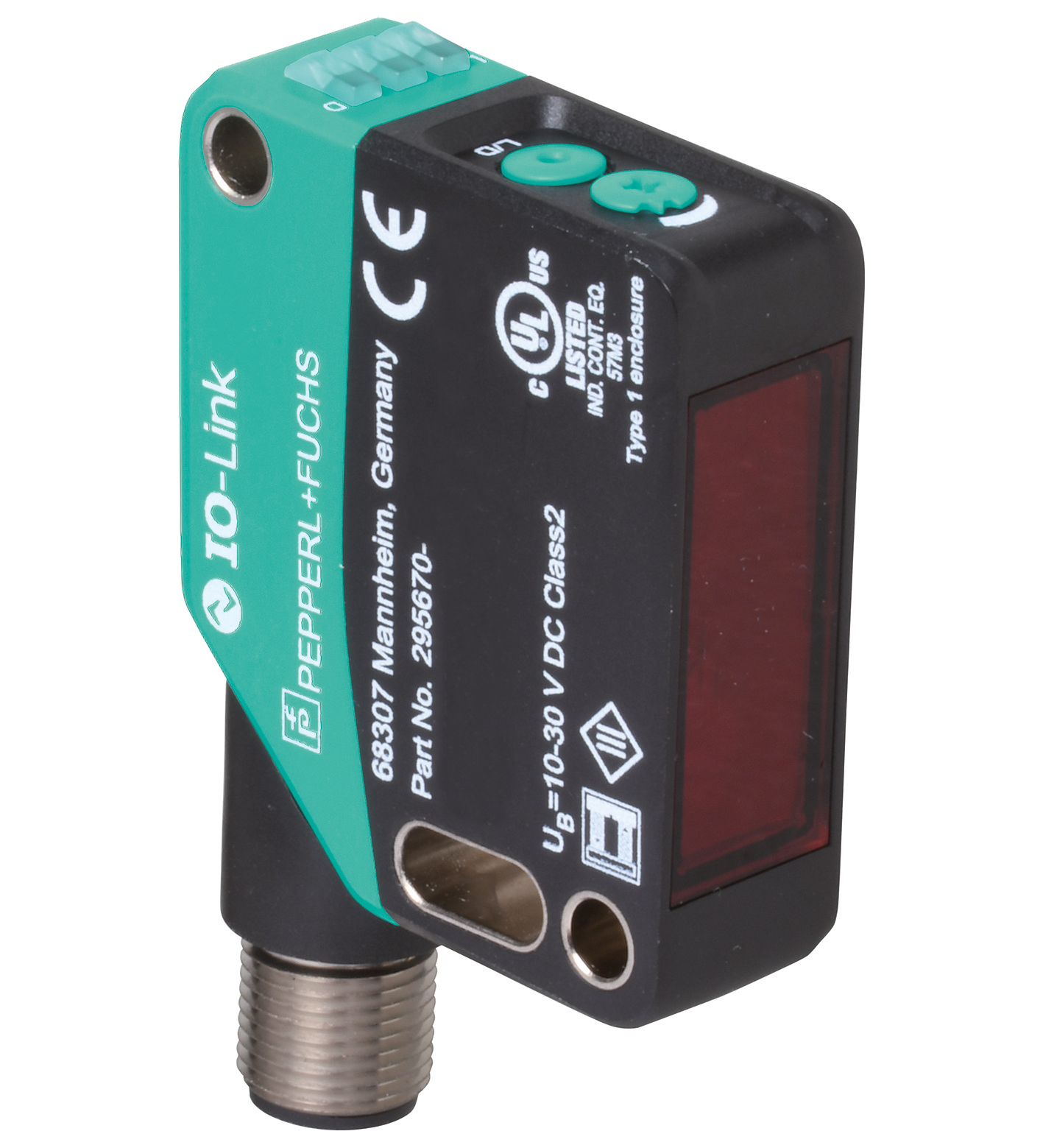

OBT650-R200-2EP1-IO-V1 三角测量传感器 (BGS)

订货号: 295670-100380
产品分类: 光电传感器

三角测量传感器 (BGS)

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

检测距离	10 ... 650 mm
最小检测范围	10 ... 100 mm
最大检测范围	10 ... 650 mm
调整范围	100 ... 650 mm
参考目标	标准白色平板，100 mm x 100 mm
光源	LED
光源类型	调制可见红光
LED 危险等级标记	免除组
黑/白差 (6 %/90 %)	< 6 % 当 650 mm
光点直径	大约 20 mm x 20 mm 相距 650 mm
发散角	大约 2 °
环境光限制	EN 60947-5-2 : 70000 Lux
MTTFd	600 a
任务时间 (TM)	20 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：持续亮起 - 通电闪烁 (4Hz) - 短路闪烁并带有短间歇 (1 Hz) - IO-Link 模式
功能指示灯	黄色 LED：常亮 - 检测到物体长灭 - 未检测到物体
控制元件	亮时接通/暗时接通转换开关
控制元件	感应范围调节器
工作电压	10 ... 30 V DC
纹波	最大 10 %
空载电流	< 25 mA 在 24 V 供电下
防护等级	III
接口类型	IO-Link
IO-Link 修正	1.1
设备配置文件	识别和诊断 - I&D 智能传感器 - SSP 2.4
过程数据	输入 1 Bit - 开关信号 1 Bit 输出 2 Bit - 发射器停用 1 Bit - 评估控制功能 1 Bit
供应商 ID	1 (0x0001)
设备 ID	1119751 (0x111607)
传输速率	COM 2 (38.4 kb/s)
最小循环时间	2,3 ms
SIO 模式支持	是
兼容主端口类型	A

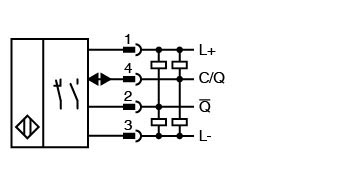

开关类型	默认设置为： C/Q - 针脚 4：NPN 常闭/亮通，PNP 常开/暗通，IO-Link /Q - Pin2：NPN 常开/暗时接通，PNP 常闭/亮时接通
信号输出	2 路推挽式（4 合 1）输出，短路保护，反极性保护，过电压保护
开关电压	最大 30 V DC
开关电流	最大 100 mA ，阻抗负载
使用类别	DC-12 和 DC-13
电压降	≤ 1,5 V DC
开关频率	500 Hz
响应时间	1 ms
通信接口	IEC 61131-9
产品标准	EN 60947-5-2
UL 认证	E87056 ，通过 cULus 认证， class 2 类供电电源，类型等级 1
CCC 认证	额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境温度	-40 ... 60 °C (-40 ... 140 °F)
存储温度	-40 ... 70 °C (-40 ... 158 °F)
防护等级	IP67 / IP69 / IP69K
连接	4 针，M12 x 1 连接器，可旋转 90°
材料	材料
外壳PC（聚碳酸酯）光学端面PMMA	外壳PC（聚碳酸酯）光学端面PMMA
质量	大约 37 g

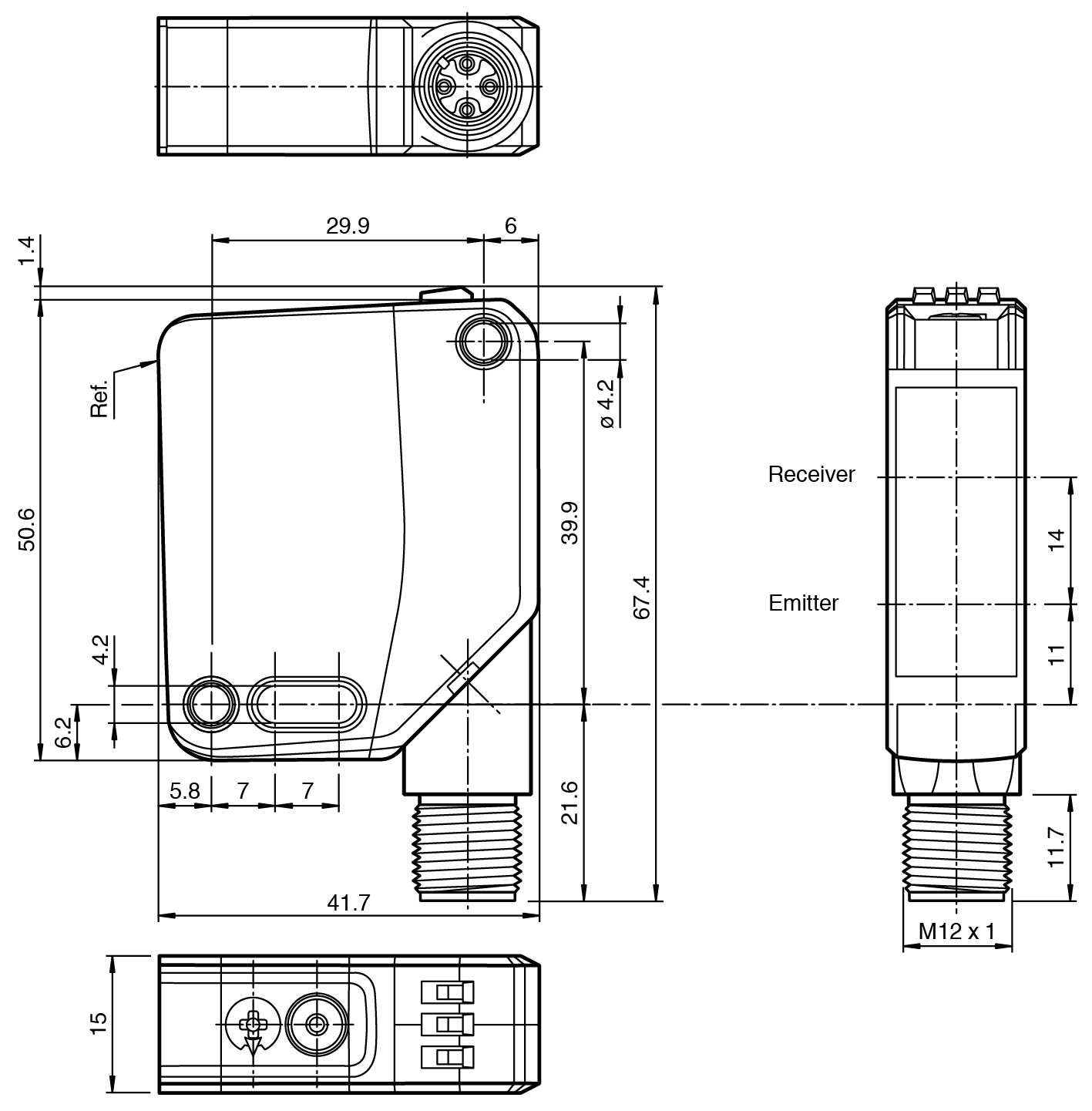

尺寸	尺寸
高度50,6 mm宽度15 mm深度41,7 mm	高度50,6 mm宽度15 mm深度41,7 mm
外壳	PC（聚碳酸酯）
光学端面	PMMA
高度	50,6 mm
宽度	15 mm
深度	41,7 mm
