TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 10 ... 650 mm |
|---|---|
| 最小检测范围 | 10 ... 100 mm |
| 最大检测范围 | 10 ... 650 mm |
| 调整范围 | 100 ... 650 mm |
| 参考目标 | 标准白色平板，100 mm x 100 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 |
| LED 危险等级标记 | 免除组 |
| 黑/白差 (6 %/90 %) | < 6 % 当 650 mm |
| 光点直径 | 大约 20 mm x 20 mm 相距 650 mm |
| 发散角 | 大约 2 ° |
| 环境光限制 | EN 60947-5-2 : 70000 Lux |
| MTTFd | 600 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED：通电 ; 闪烁 (4 Hz) - 短路 |
| 功能指示灯 | 黄色 LED： 检测到物体时亮起 ; 闪烁（约 4 Hz） 当 污染 |
| 控制元件 | 亮时接通/暗时接通转换开关 |
| 控制元件 | 感应范围调节器 |
| 工作电压 | 10 ... 30 V DC |
| 纹波 | 最大 10 % |
| 空载电流 | < 25 mA 在 24 V 供电下 |
| 防护等级 | III |
| 故障前指示输出 | 1 PNP，约 5 秒后电平降至功能预留电平以下时激活。如果在闪烁中光束中断 4 次，则会立即激活。 |

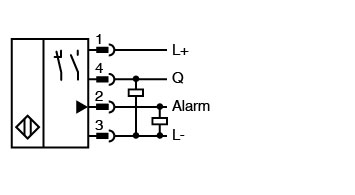

| 开关类型 | 该传感器的开关类型是可更改的。默认设置为： Q - 针脚 4：PNP 常开/亮通 报警输出 - 针脚 2：PNP 常开/亮时接通（检测到受污染时） |
| 信号输出 | 2 路 PNP 输出，短路保护，反极性保护，浪涌保护 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 100 mA ， 阻抗负载 |
| 使用类别 | DC-12 和 DC-13 |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 200 Hz |
| 响应时间 | 2,5 ms |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， 通过 cULus 认证 ， class 2 类供电电源 ， 类型等级 1 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -40 ... 60 °C (-40 ... 140 °F) ，固定缆线 -20 ... 60 °C (-4 ... 140 °F) ，可移动缆线 不适用于输送链 |
| 存储温度 | -40 ... 70 °C (-40 ... 158 °F) |
| 防护等级 | IP67 / IP69 / IP69K |
| 连接 | 300 mm 固定缆线，带 4 针 M12 x 1 连接器 |
| 材料 | 材料 |
| 外壳PC（聚碳酸酯）光学端面PMMA | 外壳PC（聚碳酸酯）光学端面PMMA |
| 质量 | 大约 45 g |

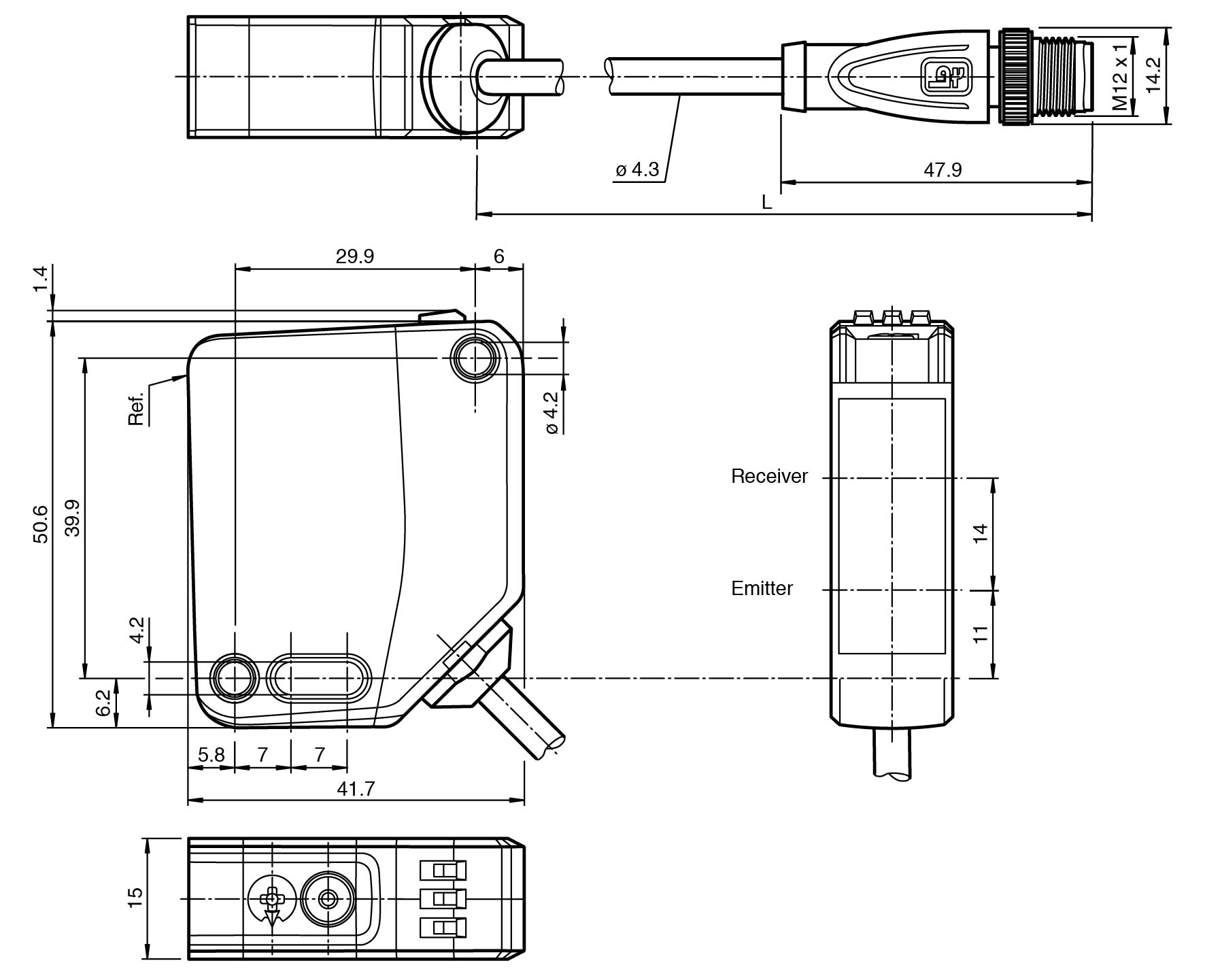

| 尺寸 | 尺寸 |
| 高度50,6 mm宽度15 mm深度41,7 mm | 高度50,6 mm宽度15 mm深度41,7 mm |
| 电缆长度 | 0,3 m |
| 外壳 | PC（聚碳酸酯） |
| 光学端面 | PMMA |
| 高度 | 50,6 mm |
| 宽度 | 15 mm |
| 深度 | 41,7 mm |
