TECHNICAL DATA
规格参数
通用规格
| 检测距离 | 15 ... 80 mm |
|---|---|
| 参考目标 | 标准黑色，100 mm x 100 mm |
| 光源 | LED |
| 光源类型 | 调制可见红光 ， 630 nm |
| 黑/白差 (6 %/90 %) | < 20 % |
| 角度偏差 | 大约 2 ° |
| 光点直径 | 大约 5 mm 相距 80 mm |
| 发散角 | 大约 2 ° |
| 光学端面 | 向前直射 |
| 环境光限制 | EN 60947-5-2 : 30000 Lux |
| MTTFd | 800 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 工作指示灯 | 绿色 LED，常亮 通电 ， 短路 : 绿色 LED 闪烁（约 4 Hz） |
| 功能指示灯 | 黄色 LED 亮起： 检测到物体时亮起 |
| 工作电压 | 10 ... 30 V DC ， 2 级 |
| 空载电流 | < 10 mA |
| 防护等级 | III |
| 开关类型 | 常开触点 / 亮时接通 |

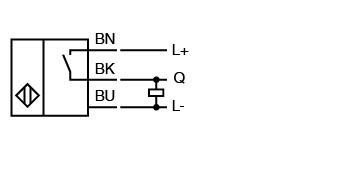

| 信号输出 | 1 路 PNP 输出，短路保护，反极性保护，集电极开路 |
| 开关电压 | 最大 30 V DC |
| 开关电流 | 最大 50 mA ， 阻抗负载 |
| 电压降 | ≤ 1,5 V DC |
| 开关频率 | 大约 800 Hz |
| 响应时间 | 600 µs |
| 产品标准 | EN 60947-5-2 |
| UL 认证 | E87056 ， cULus 认证，2 类电源 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 60 °C (-13 ... 140 °F) |
| 存储温度 | -30 ... 70 °C (-22 ... 158 °F) |
| 防护等级 | IP67 |
| 连接 | 2 m 固定电缆 |
| 材料 | 材料 |
| 外壳PC/ABS 和 TPU光学端面PC电缆PUR | 外壳PC/ABS 和 TPU光学端面PC电缆PUR |
| 质量 | 大约 20 g |

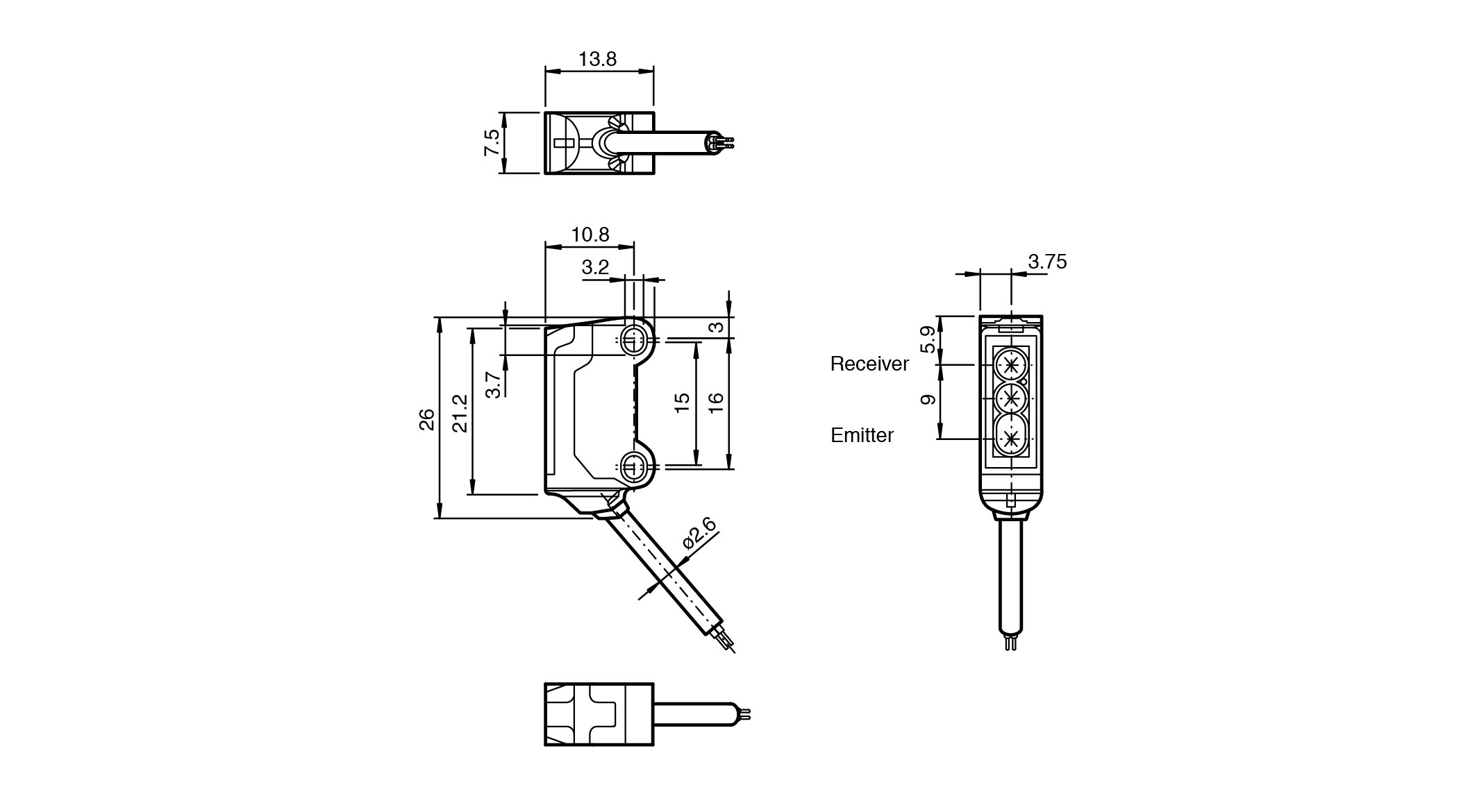

| 尺寸 | 尺寸 |
| 高度26 mm宽度7,5 mm深度13,8 mm | 高度26 mm宽度7,5 mm深度13,8 mm |
| 电缆长度 | 2 m |
| 外壳 | PC/ABS 和 TPU |
| 光学端面 | PC |
| 电缆 | PUR |
| 高度 | 26 mm |
| 宽度 | 7,5 mm |
| 深度 | 13,8 mm |
