ODV120-F200-R2

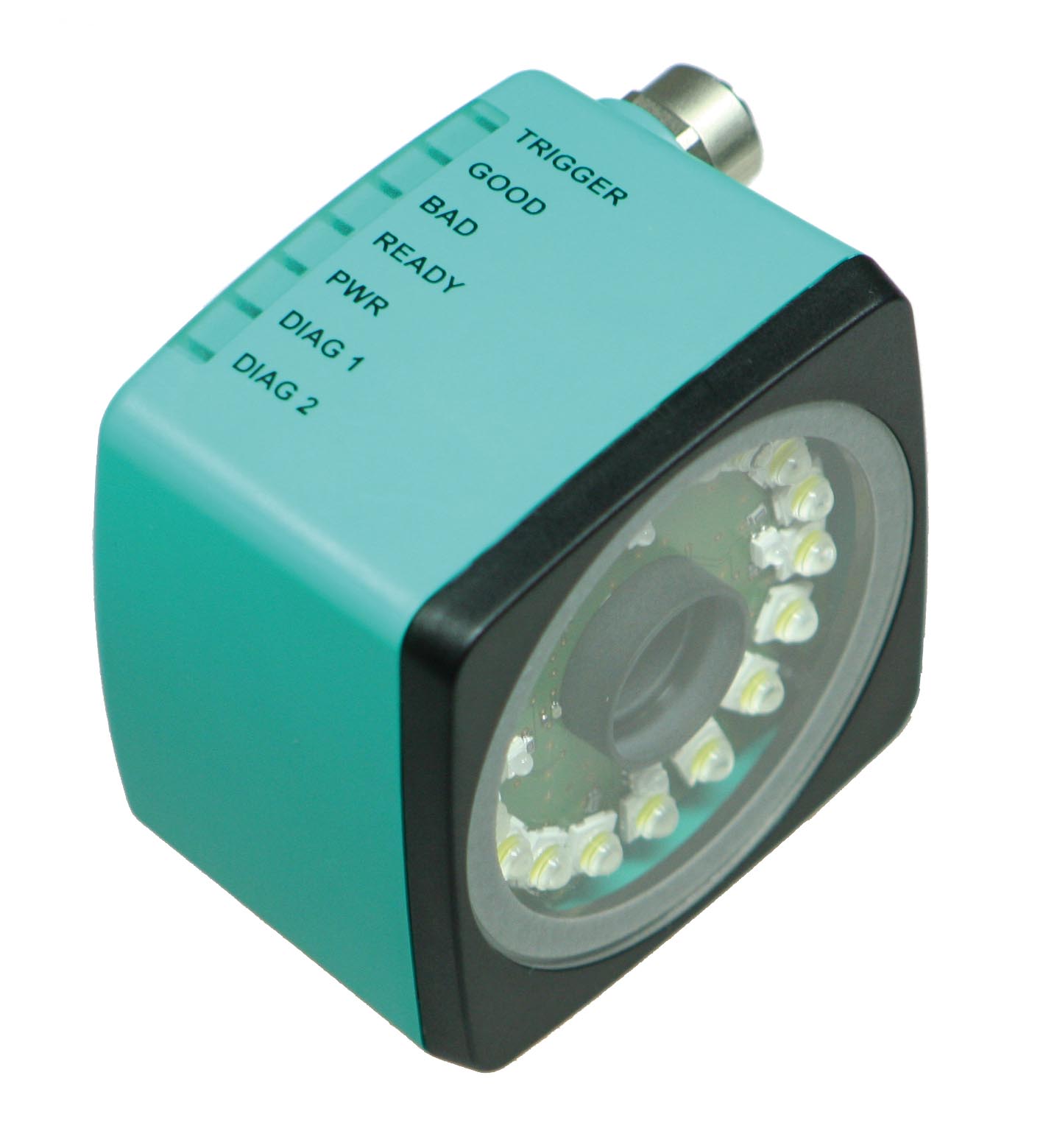

ODV120-F200-R2 固定式读码器

订货号: 253058
产品分类: 光学识别

固定式多码读码器，适用于速度为 10 m/s 的所有常用一维码、二维码和 Pharmacode，XVGA 分辨率，以太网

查看规格参数资料与附件

TECHNICAL DATA

规格参数

通用规格

光源类型	内置 LED 灯（白色）
码制	Maxi Code、PDF 417、Data Matrix、QR Code、MicroPDF 417、GoCode、UCC Composite、Aztec Code、Code 39、Code 128、UPC、EAN、JAN、Int 2 of 5、Codabar、Code 93、UCC RSS、POSTNET、PLANET、Japanese Post、Australia Post、Royal Mail、RM4SCC、KIX Code、Codablock、Pharmacode
读取距离	80 ... 200 mm 取决于码制
景深	± 60 mm
读取区域	最大 110 mm x 70 mm
模块尺寸	min. 0,2 mm
评估频率	可达 30 Hz
目标速度	已触发 max. 10 m/s
数据矩阵	数据矩阵
符号大小矩形，最多 144 x 144 个模块长方形，最多 16x48 个模块数据格式ASCII、C40、文本、X12、Edifact、Base 256 ，所有符合 ISO 646 标准方向全方向的	符号大小矩形，最多 144 x 144 个模块长方形，最多 16x48 个模块数据格式ASCII、C40、文本、X12、Edifact、Base 256 ，所有符合 ISO 646 标准方向全方向的
符号大小	矩形，最多 144 x 144 个模块长方形，最多 16x48 个模块
数据格式	ASCII、C40、文本、X12、Edifact、Base 256 ，所有符合 ISO 646 标准
方向	全方向的
摄像头	摄像头
类型CMOS ，全局快门像素数量752 x 480 像素灰度256图像记录实时，程序控制或外部触发	类型CMOS ，全局快门像素数量752 x 480 像素灰度256图像记录实时，程序控制或外部触发
类型	CMOS ，全局快门
像素数量	752 x 480 像素
灰度	256
图像记录	实时，程序控制或外部触发
MTTFd	40,5 a
任务时间 (TM)	8 a
诊断覆盖率 (DC)	0 %
工作指示灯	绿色 LED：准备好运行
LED 指示	用于读取良好/不良的值
工作电压	24 V DC ±15% ，PELV
空载电流	最大 250 mA
功耗	6 W
接口类型	串口， RS 232
传输速率	最大 115,2 kBit/s
电缆长度	最大 30 m
接口类型	以太网
协议	TCP/IP
传输速率	100 MBit/s
电缆长度	最大 30 m
输入电压	将从外部施加 24 V ±15% PELV
编号/类型	触发器、永久性触发器、示教匹配代码
输入电流	大约 10 mA 在 24 V DC 时
开关阈值	低：< 10 V，高：> 15 V
电缆长度	最大 30 m
编号/类型	成功、失败、匹配代码
开关类型	PNP
开关电压	将从外部施加 24 V ± 15 % PELV
开关电流	100 mA 每个输出
电缆长度	最大 30 m
符合标准	符合标准
抗扰度EN 61326-1发射干扰EN 61000-6-4防护等级EN 60529光生物安全性EN 62471:2008 免除组	抗扰度EN 61326-1发射干扰EN 61000-6-4防护等级EN 60529光生物安全性EN 62471:2008 免除组
抗扰度	EN 61326-1
发射干扰	EN 61000-6-4
防护等级	EN 60529
光生物安全性	EN 62471:2008 免除组
认证	CE
环境温度	0 ... 45 °C (32 ... 113 °F)
存储温度	-20 ... 60 °C (-4 ... 140 °F)
防护等级	IP65

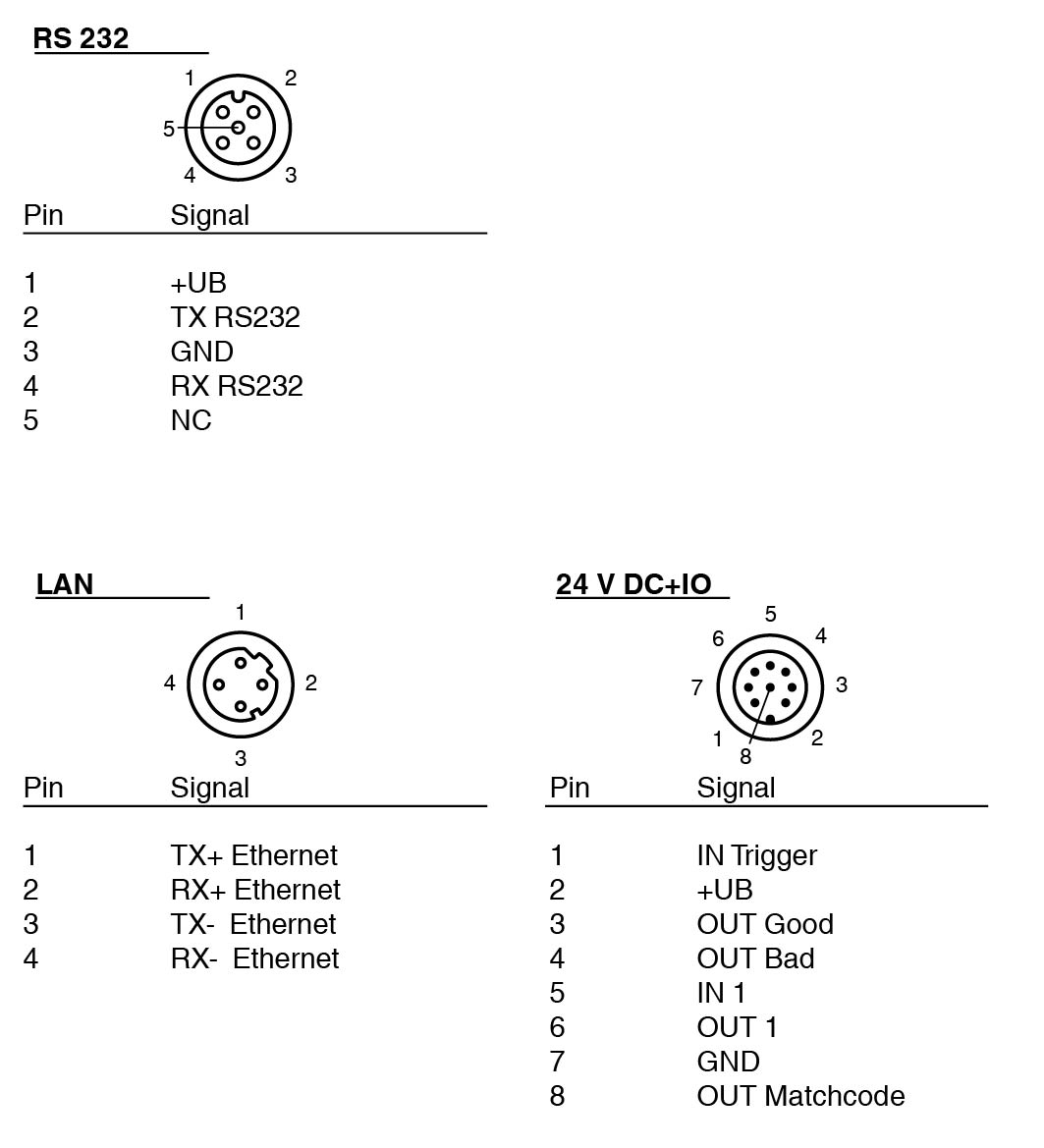

连接	8 针 M12 x 1 连接器，标准（供电 + IO），5 针，M12x1 插座，标准 (RS 232) ，4 针，M12x1 插座，标准 (LAN)
材料	材料
外壳PC/ABS	外壳PC/ABS
安装	4 x M6 螺纹
质量	大约 160 g

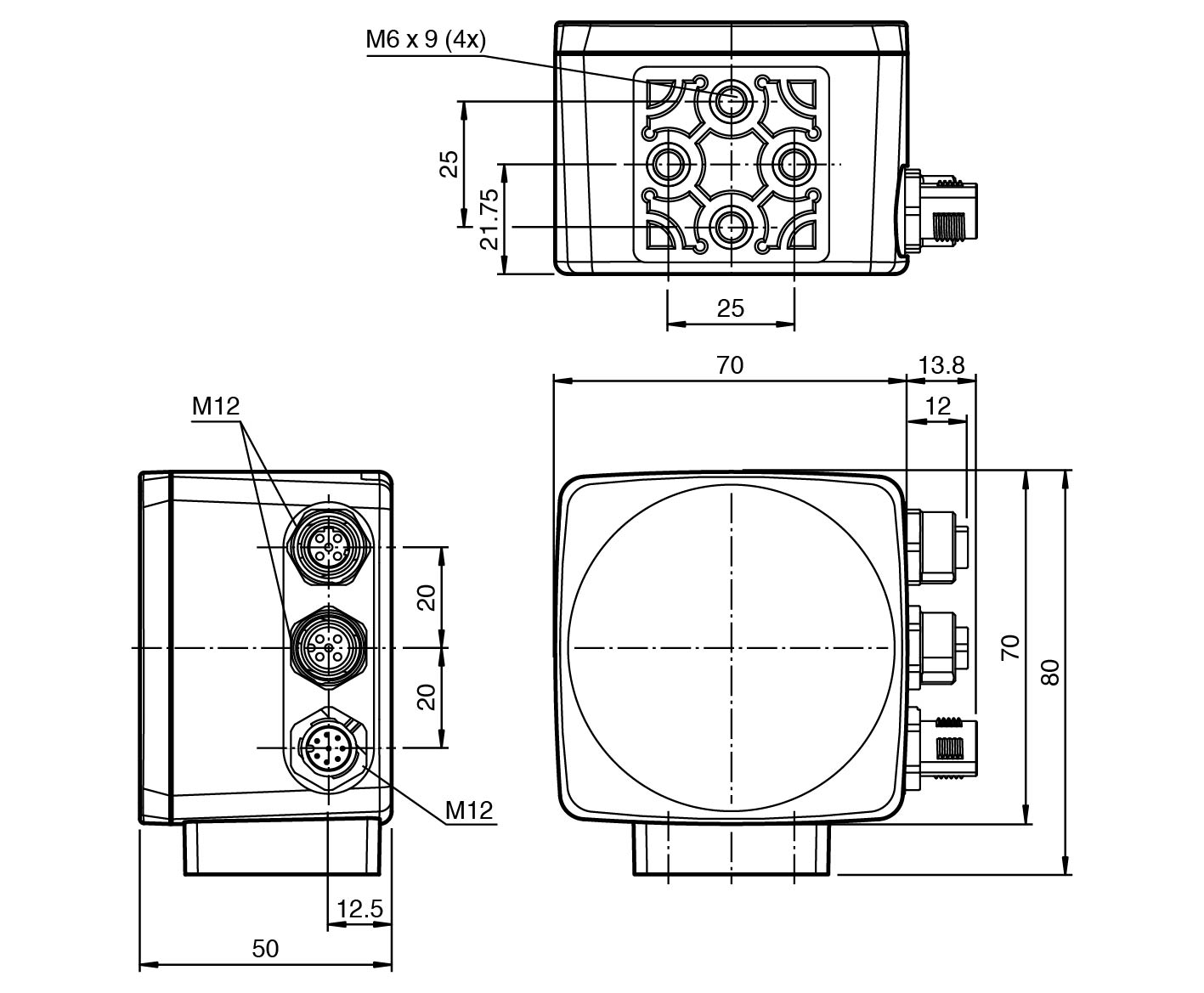

尺寸	尺寸
高度70 mm宽度70 mm深度50 mm	高度70 mm宽度70 mm深度50 mm
外壳	PC/ABS
高度	70 mm
宽度	70 mm
深度	50 mm
